| 品牌 : | 貝爾 | 型號 : | ZCS |
| 材質 : | 黃銅 | 類型(通道位置) : | 直通式 |
| 連接形式 : | 螺紋 | 適用介質 : | 水 |
| 流動方向 : | 單向 | 用途 : | 進水 |
| 公稱通徑 : | 40 | 工作溫度 : | 常溫 |
| 位置數 : | 1 | 使用壓力 : | 0.05-0.8 |
| 有效截面積 : | 0.4 | 動作方式 : | 電磁 |
| 高動作頻率 : | - | 3C閥門類別 : | 工業 |
-------------------------------------------

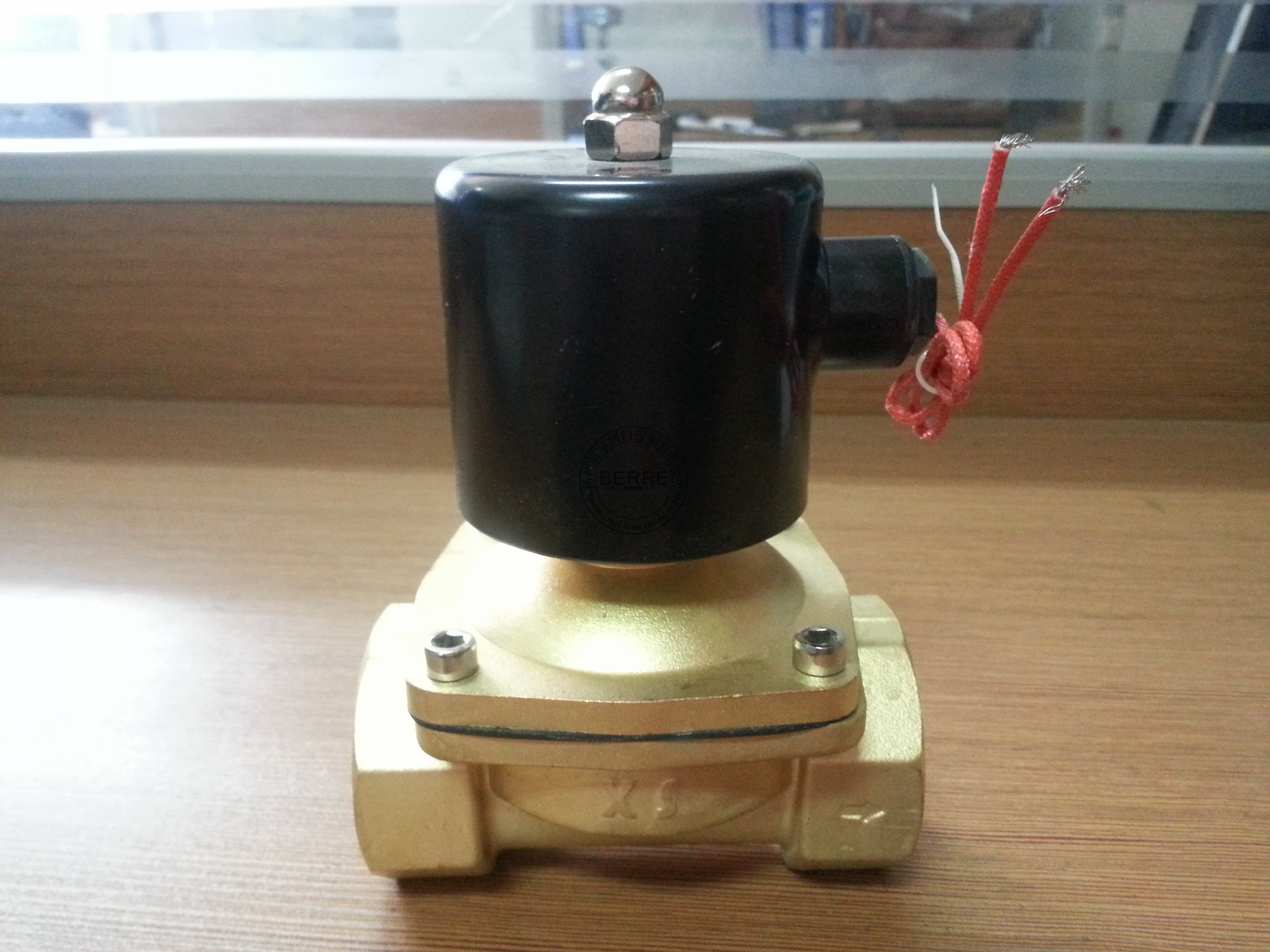

ZCS水用直通式電磁閥產品概述：ZCS系列電磁閥適用于以水或液體為工作介質，可自動化控制或遠程制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故隊工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等特點。
ZCS水用直通式電磁閥技術參數：
工作介質DN | 水、粘度4E的油及其它非腐蝕性流體 | ||||||||||||||
介質溫度 | 60 | ||||||||||||||
公稱壓力（Mpa） | 1.0 | ||||||||||||||
工作壓差（Mpa） | 0.051.0 | 0.11.0 | 0.151.0 | ||||||||||||
電源電壓 | AC220V其余規格可作特殊訂貨 | ||||||||||||||
額定流量系數（KV） | 按JB/T7352-94規定 | ||||||||||||||
寫落量（ml/min） | 按JB/T7352-94·F規定 | ||||||||||||||
公稱通徑（mm） | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
功耗 | 36VA | 50VA | |||||||||||||
ZCS水用直通式電磁閥安裝尺寸：
公稱通徑DN | 內螺紋連接 | 法蘭連接 | |||||||||
外形尺寸 | 內螺紋 | 外形尺寸 | 法蘭尺寸 | ||||||||
H | L | G | H | L | D | D1 | D2 | n-d | b | f | |
15 | 112 | 80 | 1/2 | ||||||||
20 | 119 | 80 | 3/4 | 3 | |||||||
25 | 123 | 90 | 1 | 130 | 160 | 115 | 85 | 65 | 4-φ14 | 16 | 3 |
32 | 137 | 140 | 137 | 180 | 140 | 100 | 76 | 4-φ18 | 18 | 3 | |
40 | 152 | 156 | 152 | 200 | 150 | 110 | 84 | 4-φ18 | 18 | 3 | |
50 | 164 | 180 | 2 | 152 | 230 | 165 | 125 | 99 | 4-φ18 | 20 | 3 |
65 | 222 | 290 | 185 | 145 | 118 | 4-φ18 | 20 | 3 | |||
80 | 239 | 310 | 200 | 160 | 132 | 4-φ18 | 22 | 3 | |||
100 | 255 | 350 | 220 | 180 | 156 | 4-φ18 | 24 | 3 | |||
125 | 416 | 400 | 250 | 210 | 184 | 4-φ18 | 26 | 3 | |||
150 | 440 | 480 | 285 | 240 | 211 | 8-φ22 | 26 | 3 | |||
200 | 443 | 600 | 340 | 295 | 266 | 8-φ22 | 26 | 3 | |||
250 | 493 | 730 | 395 | 350 | 319 | 8-φ22 | 28 | 3 | |||
300 | 549 | 850 | 445 | 400 | 370 | 8-φ22 | 28 | 4 | |||
ZCS水用直通式電磁閥訂貨須知：
1:產品型號與名稱.
2公稱通徑(DN)
3 .額定流量系數KV
4.公稱壓力和壓差
5.閥體和閥內組件材料
6.流量特性
7.適用溫度難關
8電源電壓和控制信號
9是否帶附件
10使用介質成分。
