| 品牌 : | ConWELL | 型號 : | UB-7 |
| 標準類型 : | 國標 | 標準編號 : | 直角掛板 |
| 加工定制 : | 是 | 樣品或現貨 : | 現貨 |
| 是否標準件 : | 標準件 |

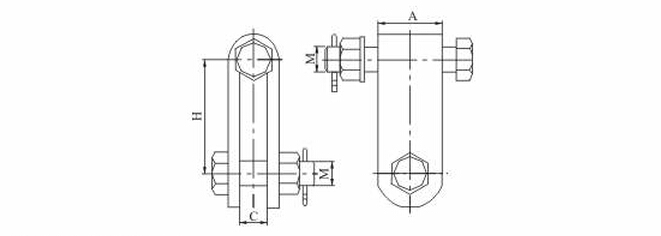

UB型掛板
特點介紹
UB型掛板是全世界使用得 廣泛的聯塔金具，其中一些結構改進后的產品有了新的名稱，如：耳軸掛板等。其共同的特點是：掛板上端（橫擔側）采用一根長桿螺栓與橫擔連接，螺栓承受雙剪切面的受力狀態，掛板下面（絕緣子串側）通常是槽型連接方式，包括單板型和雙板型。上端形成前后方的轉動軸，下方形成左右方的轉動軸，兩軸形成90度轉角。UB型掛板強度高，質量可靠
規格及技術參數
型號 | 主要尺寸（mm） | 標稱破壞載荷（KN） | 重量（KG） | |||
A | C | M | H | |||
UB-7 | 45 | 18 | 16 | 70 | 70 | 0.8 |

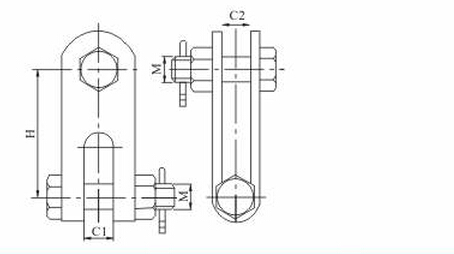

Z、ZS型直角掛板
規格及技術參數
型號 | 主要尺寸（mm） | 標稱破壞載荷（KN） | 重量（KG） | |||
C1 | C2 | M | H | |||
Z-7 | 18 | 18 | 16 | 80 | 70 | 0.56 |

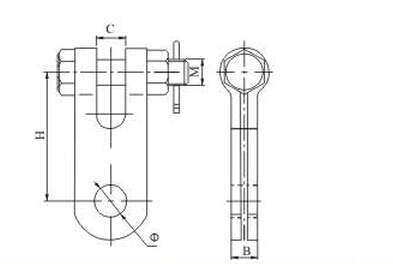

規格及技術參數
型號 | 主要尺寸（mm） | 標稱破壞載荷（KN） | 重量（KG） | ||||
C | B | I | Φ | H | |||
ZS-7 | 18 | 16 | 16 | 20 | 80 | 70 | 0.58 |
