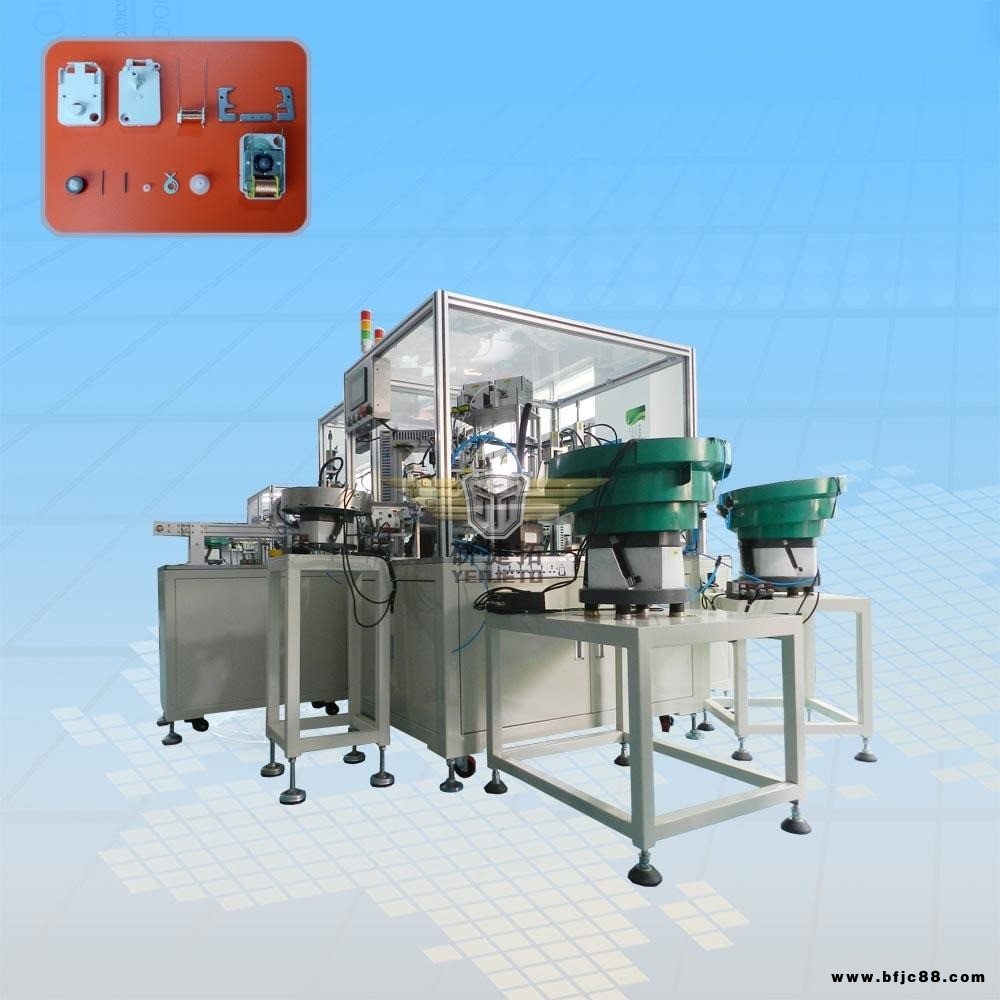

| 品牌 : | 研捷拓 | 型號 : | Y18B-01 |
| 產品別名 : | 平板電機定時器自動生產線 | 用途 : | 平板電機定時器電機 |
| 適用行業 : | 平板電機 | 產品用途 : | 平板電機定時器生產 |
??1、設備工作流程：?
人工整理引線、上線圈到皮帶線匝間耐用測試（不良品剔除）上鐵芯左定子右定子定子組裝上線線圈組件（上底座底座除塵插雙針上輸出齒）轉子軸加油上轉子上蓋板下線。
2、設備相關參數及功能要求：
序號 | 項目名稱 | 參數 | 備注 |
1 | 組裝循環周期 | 4秒鐘/次 |
|
2 | 組裝工裝 | 專用 |
|
3 | 裝配精度 | 誤差小于0.05MM | 組裝過程中對產品零配件外觀無明顯刮傷，不影響產品性能。 |
4 | 監控模式 | 多種監控模式 | 參數設定、高度數值、位置數值 |
5 | 控制方式 | 自動/手動轉換 | 設備所有動作應具有自動、手動方式選擇功能，合理設計操作面板及安裝位置. |
6 | 作業模式 | 人機配合 | ?某些工位需要人工作業 |
7 | 設備外型尺寸 | (L*W*H) | 8300mm(L)x1500(W)x1700(H) |
8 | 電氣控制(異常處理) | 異常報警實時情況實時顯示在觸摸屏上 | 采用 品牌控制器，采用7寸 |
9 | 操作安全 | 按鈕啟動或腳踏開關啟動 | 并有防護門關閉檢測裝置，設有光電保護裝置以確保操作人員的安全。配備緊急停止、回零復位裝置 |
3、電氣要求：
電源標準：符合中國供電標準電源220V±10％50Hz；
氣源壓力：0.550.6Mpa；
環境溫度：040；
電氣線路安裝規范整齊、標準，螺絲緊固及接地良好，散熱條件良好，采用 新一代程序控制，程序控制穩定，調試和維修方便，線路板制作可靠。
4、主要標準件說明：
PLC：三菱、松下、西門子
觸摸屏：威倫、顯控、松下
電氣標準件：施耐德、富士、和泉
傳感器元件：歐姆龍、松下、基恩士
伺服電機：松下伺服電機
氣動件：SMC、FESTO
分割器：三共、潭子
機械標準件：NSK、THK、NTN、HIWIN、MISUMI
5、設備外觀：
設備色與甲方要求為參考（或提供的樣板相同）。
設備沒有明顯的碰撞痕跡與切削痕跡。
油漆分布良好，沒有掉漆現象。
設備表面光滑，沒有凹凸不平的異物。
鍍膜部分沒有破損。
6、售后說明：?
供方需要負責對需方的設備操作人員和工程技術人員進行操作和常見操作異常排除培訓，直到需方能獨立操作和進行故障排除為止；?
設備整體保修1年（人為損壞除外)，從設備驗收報告簽字開始，正常使用產生的各種損壞由乙方負責免費維修和更換；保修期過后收取材料、配件費，免人工服務費；終身服務和技術支持。
