| 產(chǎn)地 : | 開平 | 品牌 : | 弘盛瑞達(dá) |
| 功能 : | 空鼓裂縫修補(bǔ)膠 | 規(guī)格 : | 5公斤/組 |
| 材質(zhì) : | A級(jí)環(huán)氧樹脂膠 | 適用范圍 : | 各類混凝土空鼓裂縫修補(bǔ)膠 |
大理石空鼓修補(bǔ)膠，灌漿樹脂膠
弘盛瑞達(dá) 灌漿樹脂 注意事項(xiàng)
1、本產(chǎn)品適用于5℃以上環(huán)境，溫度低于5℃時(shí)必須采取升溫措施。
2、混凝土表面有明水時(shí)應(yīng)擦去并使用熱風(fēng)機(jī)吹干后再使用本產(chǎn)品。
3、使用場(chǎng)所應(yīng)注意通風(fēng)換氣，使用時(shí)應(yīng)配帶防護(hù)眼鏡、手套、穿緊口工服，使用產(chǎn)品后應(yīng)及時(shí)洗手。
4、在施工過(guò)程中，如不慎濺到皮膚上或眼睛里應(yīng)立即用大量清水沖洗，嚴(yán)重者應(yīng)及時(shí)就醫(yī)。
大理石空鼓修補(bǔ)膠，灌漿樹脂膠
弘盛瑞達(dá) 混凝土結(jié)構(gòu)裂縫修補(bǔ)施工說(shuō)明：
主 要 步 驟 | 說(shuō) 明 | 工 具 及 材 料 | ||||||||||
| 1,裂縫調(diào)查,原因分析 | * 裂縫測(cè)量卡 * 記號(hào)筆 | ||||||||||
| 2,基層處理,確定注入口 | *毛刷 *記號(hào)筆 | ||||||||||
| 3,粘貼底座,封閉裂縫 | * 底座 * 快干封縫膠（甲,乙混合） * 開刀,刮板 | ||||||||||
| 4,配 四,裂縫寬度與注入口間距的關(guān)系
灌漿樹脂注意事項(xiàng) 1,本品適用于5℃以上環(huán)境,低于5℃時(shí)須采取升溫措施。 2,混凝土表面有明水時(shí),應(yīng)擦去并使用熱風(fēng)機(jī)吹干。 3,使用場(chǎng)所應(yīng)注意通風(fēng)換氣,使用時(shí)應(yīng)配帶防護(hù)眼鏡,手套,穿緊口工服,使用本品后應(yīng)及時(shí)洗手。 4,在施工過(guò)程中,如不慎濺到皮膚上或眼睛里應(yīng)立即用大量清水沖洗,嚴(yán)重者應(yīng)及時(shí)就醫(yī)。 灌漿樹脂包裝儲(chǔ)運(yùn) 本品在常溫下貯存,保質(zhì)期12個(gè)月。 制樹脂,連續(xù)注膠 | * 灌漿樹脂（A,B料混合） * 自動(dòng)壓力灌漿器 | ||||||||||
| 5,注膠完畢,拆除灌漿器,基層復(fù)原 | * 塑料刻度燒杯 |
樹脂膠操作時(shí)間與溫度的關(guān)系
溫 度 | 5℃ | 25℃ | 35℃ |
可 操 作 時(shí) 間 | 1h | 40min | 20min |
灌漿樹脂產(chǎn)品特點(diǎn)
本品為混凝土結(jié)構(gòu)性微細(xì)裂縫灌漿處理專用樹脂膠,具有樹脂本體收縮小,強(qiáng)度高,韌性好,適應(yīng)力強(qiáng)等特點(diǎn)。
灌漿樹脂產(chǎn)品用途
適用于灌補(bǔ)>0.5mm的結(jié)構(gòu)性微細(xì)裂縫,亦可對(duì)砂漿,混凝土,磚板空鼓縫隙等各種狀況進(jìn)行灌漿加固處理。
弘盛瑞達(dá) 灌漿樹脂（裂縫修補(bǔ)膠）
小包裝：1+4公斤/組
大包裝：4+16公斤/組
儲(chǔ)存
1、本品可儲(chǔ)存在5℃——40℃以下的環(huán)境溫度中，保質(zhì)期24個(gè)月。
2、本品按照一般化學(xué)品運(yùn)輸。
混凝土裂縫修補(bǔ)方法，水泥地面空鼓修補(bǔ)膠，水泥地面裂縫裂縫修補(bǔ)膠，瓷磚空鼓修補(bǔ)方法，混凝土空鼓修補(bǔ)方法，樓板裂縫修補(bǔ)膠，樓板裂縫修補(bǔ)方法，地坪空鼓修補(bǔ)方法，地坪空鼓修補(bǔ)材料，車庫(kù)空鼓修補(bǔ)膠，車庫(kù)空鼓修補(bǔ)膠，混凝土空鼓裂縫修補(bǔ)方法，混凝土空鼓裂縫修補(bǔ)膠，橋梁裂縫修補(bǔ)膠，橋梁裂縫修補(bǔ)方法，道路裂縫修補(bǔ)膠，道路裂縫修補(bǔ)方法，墻體裂縫修補(bǔ)方法，墻體裂縫修補(bǔ)膠，A級(jí)環(huán)氧樹脂膠，環(huán)氧樹脂灌注膠，裂縫封閉膠，弘盛瑞達(dá)灌漿樹脂膠！
混凝土裂縫修復(fù)專用
自動(dòng)低壓灌漿技術(shù)是一項(xiàng)專門針對(duì)混凝土裂縫進(jìn)行化學(xué)灌漿的新型技術(shù)。廣泛應(yīng)用于地面、道路、橋梁、墻體、樓板等結(jié)構(gòu)裂縫的修補(bǔ)處理。利用低壓注入的原理，通過(guò)袖珍式灌注工具——自動(dòng)低壓灌漿器將低粘度、高強(qiáng)度的裂縫修補(bǔ)材料——灌漿樹脂注入到裂縫內(nèi)部，自動(dòng)完成對(duì)混凝土裂縫的灌漿修復(fù)，提高混凝土結(jié)構(gòu)的防水性、耐久性和整體性。該技術(shù)是對(duì)混凝土裂縫進(jìn)行修補(bǔ)的方法。
灌漿樹脂：

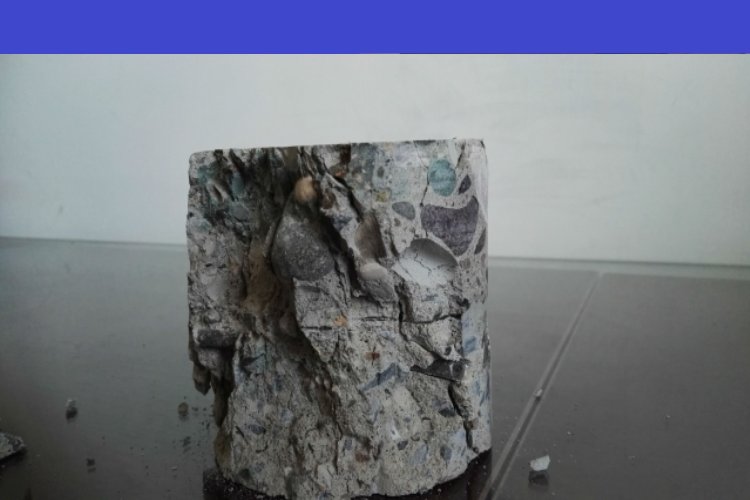

灌漿樹脂專門為裂縫灌漿而研制，以高強(qiáng)度環(huán)氧樹脂和柔性聚氨酯為主劑，配以各種添加劑、活性助劑改性合成。對(duì)于微細(xì)裂縫（>0.05mm）、較寬裂縫（>1.0mm）、潮濕裂縫、微活動(dòng)裂縫以及砂漿、混凝土、磚板空鼓縫隙等各種狀況盡可進(jìn)行灌漿處理。
自動(dòng)低壓灌漿技術(shù)用途：
1、民用建筑裂縫處理：混凝土停車場(chǎng)、地下室的地面、樓板、墻體、梁、柱的裂縫灌漿。
2、工業(yè)建筑裂縫處理：混凝土廠房、車間、庫(kù)房的混凝土結(jié)構(gòu)、構(gòu)建、管道、大型設(shè)備的裂縫灌漿。
3、道路、橋梁、鐵路裂縫處理：混凝土路面、橋面、橋墩、梁、板底、翼板以及高鐵軌道板、地鐵、隧道和地下通道的混凝土襯砌的裂縫灌漿。
4、水利工程裂縫處理：大壩、水渠、污水處理廠、港口、碼頭防波堤等混凝土的裂縫灌漿。
5、歷史建筑裂縫處理：石質(zhì)文物、磚砌古建筑的裂縫灌漿。
使用說(shuō)明：
灌漿樹脂為雙組分膠液,使用時(shí)按4:1配合比混合均勻后即可開始注入,一次配合量以不超過(guò)500g為宜,隨配隨用；現(xiàn)場(chǎng)使用時(shí)為了方便，樹脂可按體積比配合，但因各組分比重不同，需在技術(shù)指導(dǎo)下調(diào)整配比；桶蓋密閉，貯存于陰涼處，半年以上無(wú)異常可繼續(xù)使用。
快干型封縫膠：
快干型封縫膠是一種與自動(dòng)壓力灌漿器配套使用的裂縫表面封閉和粘底座膠，它固化快捷，粘接牢固。
型號(hào) | 涂刮道數(shù) | 初凝時(shí)間 | 可灌漿時(shí)間 | 配比 |
快干型 | 1道 | 5～20分鐘 | 1-3小時(shí)后 | 甲 : 乙=100 : 2～4 |
按配合比拌均甲乙組分，立即封縫和粘底座，刮嚴(yán)刮實(shí)，確保裂縫封死，底座粘牢。封縫膠現(xiàn)配現(xiàn)用，夏季乙組分適當(dāng)減少。
自動(dòng)低壓灌漿技術(shù)施工步驟：
1. 觀察裂縫的寬度、長(zhǎng)度、是否貫通、是否漏水、分析裂縫形成的原因。
2. 基層處理：清除裂縫表面的灰塵、油污；
3. 確定注入口：一般按20～750px距離設(shè)置設(shè)一個(gè)注入口，注入口位置盡量設(shè)置在裂縫較寬、開口較通暢的部位，貼上膠帶，預(yù)留；
4. 封閉裂縫：采用快干型封縫膠，沿裂縫表面涂刮，留出注入口；

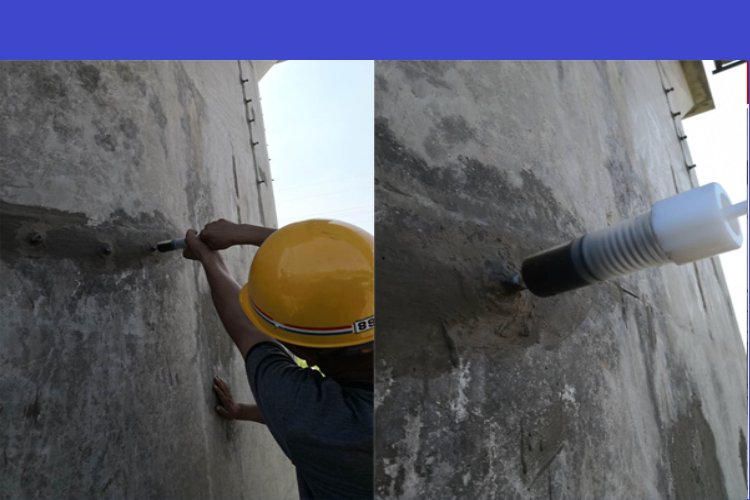

5. 安設(shè)塑料底座：揭去注入口上膠帶，用封縫膠將底座粘于注入口上；

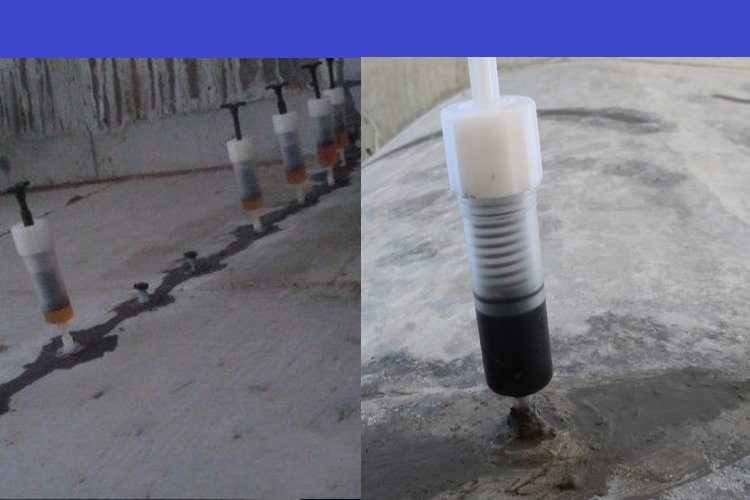

6. 安設(shè)灌漿器：將配好的灌漿樹脂注入軟管中，把裝有樹脂的灌漿器旋緊于底座上；
7. 灌漿：松開灌漿器彈簧，確認(rèn)注入狀態(tài)，如樹脂不足可補(bǔ)充再繼續(xù)注入；
8. 注入完閉：待注入速度降低確認(rèn)不再進(jìn)膠后，可拆除灌漿器，用堵頭將底座堵死；
9. 樹脂固化后敲掉底座及堵頭，清理表面封逢膠。
灌漿樹脂執(zhí)行標(biāo)準(zhǔn) GB50367-2006
灌漿樹脂技術(shù)性能
膠 | 性 能 項(xiàng) 目 | 檢 驗(yàn) 結(jié) 果 | 性 能 要 求 |
鋼 — 鋼拉伸抗剪強(qiáng)度標(biāo)準(zhǔn)值（Mpa） | 11.5 | ≥10 | |
抗拉強(qiáng)度（Mpa） | 22.6 | ≥20 | |
受拉彈性模量（Mpa） | 1527 | ≥1500 | |
拉壓強(qiáng)度（Mpa） | 62.8 | ≥50 | |
抗彎強(qiáng)度（Mpa） | 32.1 | ≥30,且不得呈脆性（碎裂狀）破壞 |
A級(jí)改性環(huán)氧樹脂膠 空鼓 裂縫修補(bǔ)膠廠家直銷
樓面裂縫防治
目前在主體結(jié)構(gòu)的施工過(guò)程中，普遍存在著質(zhì)量與工期之間的較大矛盾。一般主體結(jié)構(gòu)的樓層施工速度平均為５-７天左右一層，快時(shí)甚至不足5天一層。因此當(dāng)樓層砼澆筑完畢后不足２４小時(shí)的養(yǎng)護(hù)時(shí)間，就忙著進(jìn)行鋼筋綁扎、材料吊運(yùn)等施工活動(dòng)，這就給大開間部位的房間雪上加霜。除了大開間的砼總收縮值較小開間要大的不利因素外，更容易在強(qiáng)度不足的情況下受材料吊卸沖擊振動(dòng)荷載的作用而引起不規(guī)則的受力裂縫。并且這些裂縫一旦形成，就難于閉合，形成性裂縫，這種情況在高層住宅主體快速施工時(shí)較常見。
針對(duì)各類混凝土裂縫空鼓現(xiàn)象可采用環(huán)氧樹脂膠灌漿修復(fù)。
公路橋梁混凝土空鼓裂縫修補(bǔ)膠廠家
弘盛瑞達(dá) 灌漿樹脂 施工工藝
材料配備：
1,按甲組份：乙組份=4：1的比例混合攪拌均勻即可使用。
2,根據(jù)現(xiàn)場(chǎng)裂縫實(shí)際寬度與施工條件可以在環(huán)氧樹脂混合液中加入適量稀釋劑（如：二 甲苯,或樹脂專用稀釋劑的方式進(jìn)行稀釋,以降低樹脂粘度,易于灌注。
3,一次性配合量以不超過(guò)500g為宜,隨配隨用,初固24h,完全固化5~7天,如果一次性配膠量過(guò)多, 初凝時(shí)間會(huì)相應(yīng)縮短。
大理石空鼓修補(bǔ)膠，灌漿樹脂膠
