| 品牌 : | bl | 型號 : | pd13b |
| 測量精度 : | 0.03 | 加工定制 : | 否 |
| 類型 : | 結構光 | 掃描范圍 : | 15-55 |
| 掃描方式 : | 平臺 | 有效像素 : | 131萬*2 |
| 產地 : | 大陸 | 是否進口 : | 否 |
| 是否跨境貨源 : | 否 |
?產品簡述
BS13W三維掃描儀是公司推出的通用性標準機型，其具有的功能可滿足技術設計者的一般通用需求。其使用場合較多、可以用于輕量化的零部件表面數據的采集，也可以較大尺寸的工件、浮雕、雕塑等掃描，使用方便、快捷，結合具有自主知識產權的Scan/3D掃描處理系統軟件，在數據處理上更加簡單， 。目前，在市場的定位中，BS13W多用于工件、模具等行業的數據采集服務，獲取的數據廣泛應用于精雕、測量分析、車床加工、逆向設計等環節。
產品優勢
專業用心，成就不凡品質
產品規格
??? ? ? ???
掃描方式 | 非接觸式面掃描 |
每（主）相機采集性能(單位：像素) | 131萬 單色 |
單幅 小測量尺寸(單位：mm3) | 40×35×35 |
單幅 測量尺寸(單位：mm3) | 600×450×450 |
單幅掃描精度(單位：mm) | 0.005 |
空間整體掃描精度(單位：mm) | 0.010.03 |
掃描距離(單位: mm) | 150-950可調 |
單幅測量時間（掃描+計算）(單位：s) | <5 |
測量點距(單位：mm) | 0.0360.25 |
光柵技術 | 多頻像移結合反差增強面結構光柵，白色直格光機 |
光柵源位置 | 內置光柵發生器，采用HDMI接口 |
校準技術 | 自動平面定標結合逐像素，修正畸變 |
校準靶標(單位：mm) | 逐格光學校準靶標，300210mm |
靶標單元格(單位：mm) | 格長：5+/-0.00012，格寬：3.5+/-0.00012 |
操作平臺 | 便攜式三腳架 |
輸出文件格式? | ASC、STL、VTOP、OBJ、OFF、DXF、WRL、PLY、AC3D |
拼接方式? | 全自動標志點拼接及手動特征拼接 |
操作系統 | 兼容(64Bits)Windows7/8/10 |
工作溫度、電源 | -1045、100240V AC |
應用效果展示
?
汽車配件-1.油泵掃描

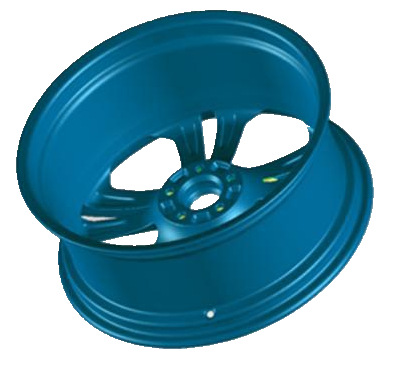

汽車配件-2.輪轂掃描
機械配件-3.密封卡座掃描
汽車配件-4.油路控制器上蓋

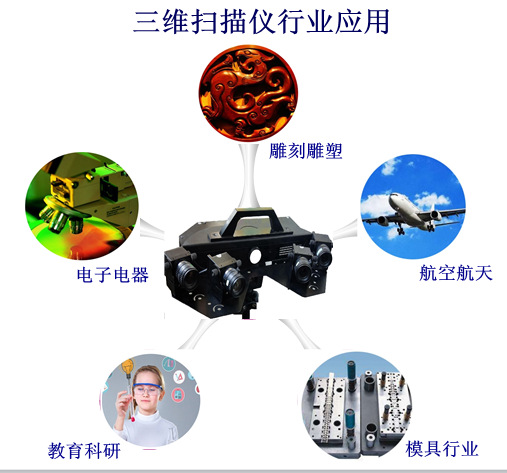

三維掃描儀行業應用
?
產品服務說明
?
?
?
?
?
