| 品牌 : | 上海昌日 | 型號 : | DCL-150 |
| 系統額定電壓 : | 660（KV） | 額定電流 : | 150（A） |
| 用途 : | 平波電抗器 | 產品認證 : | iso9001 |
| 有無鐵心 : | 鐵心式電抗器 | 絕緣結構 : | 干式電抗器 |
| 功能 : | 補償電抗器 | 電抗系數 : | 6 |
| 接法 : | 并聯電抗器 | 應用場景 : | 電能管理 |
直流電抗器引言
DCL直流平波電抗器主要用于變流器的直流側，在通用變頻器上有較多的應用，它的主要作用是把疊加在直流電流或電壓上的交流成份限制在某規定值以下，改善輸出的直流波形，抑制變流后的波紋脈動分量，抑制變流裝置產生的諧波，保持整流電流連續，減小電流脈沖值，使逆變環節運行更穩定及改善的功率因數，并且能通過直流電抗器來實現無故障的換相降低電機損耗
250KW直流電抗器產品規格
型號 | DCL-500 | 額定電流 | 500A |
變頻功率 | 250KW | 頻率 | 50Hz |
相數 | 單相 | 產地 | 上海 |
冷卻方式 | 自冷 | 貨期 | 現貨
|
直流電抗器又稱平波電抗器，平波電抗器用于整流器的直流側，直流電流流過這些電抗器。
變頻器輸出電抗器，變頻器專用電抗器
壹、直流電抗器產品簡述：
平波電抗器用于整流器的直流側，直流電流流過這些電抗器。
如果整流器連接導致直流電機的直流紋波過高，那么就必須使用這些電抗器來實現無故障的換相并降低電機損耗。在不超過額定直流電流I dn 的情況下，電抗器的電感L幾乎是恒定的。
貳、直流電抗器性能特點：
鐵芯采用優質硅鋼片，芯柱經多個氣隙分成均勻小塊，氣隙采用高溫高強度粘接膠將芯柱的每個小段與上、下鐵軛緊密粘接起來，鐵芯端面采用高品質防銹漆噴涂工藝，解決了電抗器鐵芯表面生銹問題。在運行中大大減小了噪音和振動。
電抗器均采用真空浸漆工藝，經高溫?zé)岷婀袒＞€圈有良好的絕緣性能，整體機械強度高，防潮性能好
線圈采用F、H級絕緣系統，大大提高了長期運行的可靠性。
溫升低，損耗小，成本低，綜合利用率高。
體積小，重量輕，占用空間小，便于安裝
叁、直流電抗器噪音是什么造成的；直流電抗器如何保證低溫升，低噪音運行。
鐵芯采用優質硅鋼片，芯柱經多個氣隙分成均勻小塊，氣隙采用高溫高強度粘接膠將芯柱的每個小段與上、下鐵軛緊密粘接起來，鐵芯端面采用高品質防銹漆噴涂工藝，解決了電抗器鐵芯表面生銹問題。在運行中大大減小了噪音和振動。
電抗器均采用真空浸漆工藝，經高溫?zé)岷婀袒＞€圈有良好的絕緣性能，整體機械強度高，防潮性能好，
直流電抗器優勢是什么
電抗器線圈采用F、H級絕緣系統，大大提高了長期運行的可靠性。
電抗器溫升低，損耗小，成本低，綜合利用率高。
電抗器體積小，重量輕，占用空間小，便于安裝
肆、直流電抗器的技術參數
1、額定工作電壓： 400V-1200V/50Hz
2、額定工作電流：3A至1500A@40℃
3、抗電強度： 鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿(工廠測試)4
4、絕緣電阻： 1000VDC絕緣阻值≥100MV
5、電抗器噪音： 小于65dB（與電抗器水平距離點1米測試）
6、防護等級： IP00
7、絕緣等級：F級以上8、產品執行標準： IEC289:1987電抗器 GB10229-88電抗器(eqv IEC289:1987) JB9644-1999半導體電氣傳動用電抗器
伍、直流電抗器的功能作用：
1、改善電容濾波造成的輸入電流波形畦變。
2、減少和防止因沖擊電流造成整流橋損壞和電容過熱。
3、提高功率因素，降低直流母線交流脈沖。
4、限制電網電壓的瞬變。

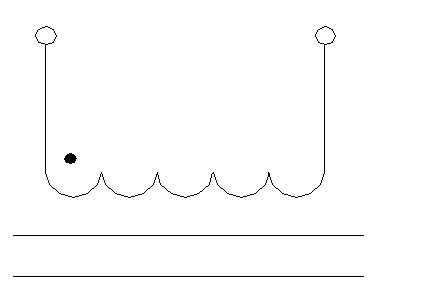

直流電抗器接線指導：
直流電抗器一共兩個接線端子，一端輸入 ，一端輸出標注的是P/P+、P-，兩個端子。一般國產變頻器上，標注的是-，兩個端子，進口變頻器因品牌不同而有差異，建議查看使用手冊。

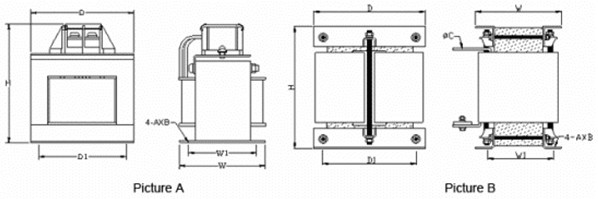

直流電抗器圖紙
陸、直流電抗器工藝要求
1) 繞線：線包緊密，平整，防止絕緣破壞引起匝間短路。線包層間
緊貼一層0.18 厚NMN 紙，紙的寬度比鋁帶超出上下個10mm，然后在線包表面包2層0.18 厚NMN 紙和1/2疊包一層0.3*25mm無緯帶。
2) 疊鐵心：鐵芯毛刺朝向一致，平整，對齊。
3) 裝配：鐵心與線包的爬電距離不小于8mm.鐵芯裝配整齊，芯柱與線包之間包3層0.18mmNMN紙，在鐵軛與芯柱之間墊一定量的氣息并刷8026膠固定。尾部串聯排用氬弧焊焊接起來并外包。
4）半成品浸油前要清洗，預烘。
5）浸油，烘焙。烘焙時烘箱溫度130 度，4小時。
6）.電抗器底座安裝孔周圍絕緣漆去掉，以保證用戶安裝時可靠接地。
柒、直流電抗器包裝及外觀要求
1. 包裝
1） 電抗器置于木箱中用螺栓固定，電抗器套上防塵，防潮袋，
然后四周填充軟性材料。
2） 包裝箱上應標明產品型號，名稱，數量，出廠日期，承制方
名稱及出廠檢驗章。
3） 貨物運達客戶方后，包裝箱封條應完好，箱體無破損，開裂
等現象。
2. 外觀
1） 產品應有合格證和防水洗標簽，應注明型號，規格。
2） 產品外觀整潔，應無破損，劃傷。
我公司是專業做電抗器的廠家， 直流電抗器，輸入電抗器，輸出電抗器，串聯電抗器，歡迎惠顧。直流電抗器，型號DCL系列，完全標準化，常規備有現貨，當天發貨，價格優惠，批量生產，量大從優。
直流電抗器接線方法：
直流電抗器一共兩個接線端子，一端輸入 ，一端輸出標注的是P/P+、P-，兩個端子。一般國產變頻器上，標注的是-，兩個端子，進口變頻器因品牌不同而有差異，建議查看使用手冊。
直流電抗器接在變頻系統的直流整流環節與逆變環節之間，主要用途是將疊加在直流電流上的交流分量限定在某一規定值,保持整流電流連續，減小電流脈沖值,使逆變環節運行更穩定及改善變頻器的功率因數。
