| 品牌 : | 正祺電力 | 型號 : | FZRN25-12D/125-31.5 |
| 類型 : | 高壓負荷開關 | 額定電壓 : | 12KV |
| 額定電流 : | 125A | 額定頻率 : | 50HZ |
| 產品認證 : | 內部 | 物料編號 : | 03 |
| 極數 : | 3p | 約定發熱電流 : | 2000A |
| 熔絲線徑 : | 5mm | 交流電機功率 : | 0.04KW |
| 貨號 : | 021 | 訂貨號 : | 021 |
| 小包裝數 : | 1臺 | 是否跨境貨源 : | 否 |
| 是否進口 : | 否 | 產地 : | 浙江 |
| 3C額定電壓范圍 : | 交流1000V以上 |
??參數參考
| 序號 | 項目 | 單位 | 參數 | ||
| FZN25-12D/T630-20 | FZRN25-12D/T125-31.5 | ||||
| 1 | 額定電壓 | kV | 12 | ||
| 2 | 額定頻率 | Hz | 50 | ||
| 3 | 額定電流 | A | 630 | 125 | |
| 4 | 額定絕緣水平 | 1min工頻耐受電壓(有效值) | kV | 滅弧室斷口30 | |
| 對地及相間42；隔離斷口48 | |||||
| 雷電沖擊耐受電壓(峰值) | kV | 對地相間75；隔離斷口85 | |||
| 5 | 額定動穩定電流(峰值) | kA | 50 | - | |
| 6 | 4S熱穩定電流 | kA | 20 | - | |
| 7 | 額定有功負載開斷電流 | A | 630 | 125 | |
| 8 | 額定閉環開斷電流 | A | 630 | 125 | |
| 9 | 額定電纜充電開斷電流 | A | 10 | 10 | |
| 10 | 額定開斷空載變壓器容量 | kVA | 1600 | 1600 | |
| 11 | 額定斷路開斷電流 | kA | - | 31.5 | |
| 12 | 額定轉移電流 | A | - | 2000 | |
| 13 | 熔斷器型號 | - | SDLAJ-12,SFLAJ-12 | ||
| 14 | 撞擊器輸出能量 | J | - | 2-5(中等) | |
| 15 | 額定短路關全電流 | kA | 50 | ||
| 16 | 接地開關額定動穩定電流(峰值) | kA | 50 | ||
| 17 | 接地開關2S熱穩定電流 | kA | 20 | ||
| 18 | 輔助回路額定電壓 | V | AC DC220 AC Dc110 | ||
| 19 | 機械壽命 | 次 | 10000 | ||

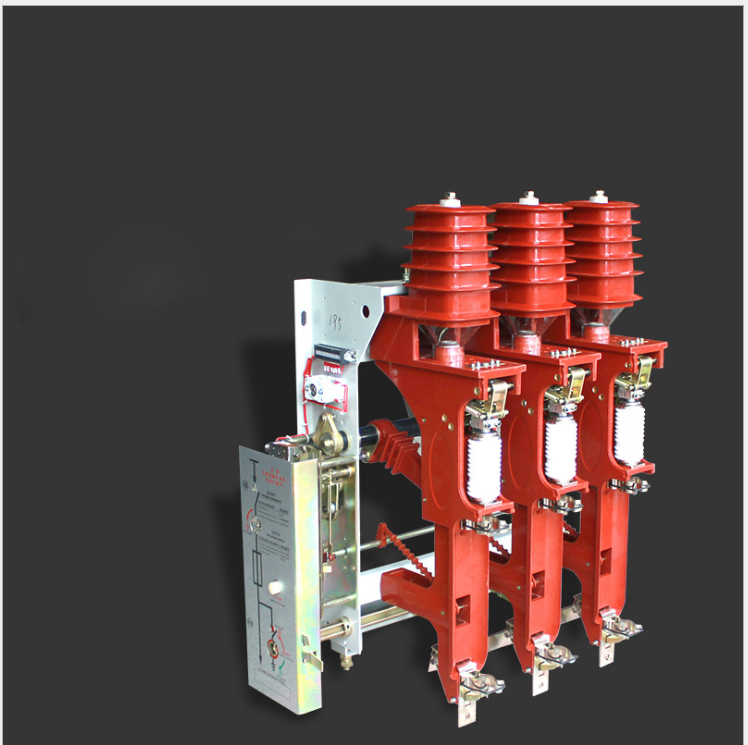

一、FZN25-12真空負荷開關產品概述；
FZN25-12D/630-20型交流高壓負荷開關是三相交流50Hz，額定電壓12kV的戶內裝置，適用于工礦、企業、配電所及變電站等場合，作為電氣設施的保護和控制，用于分合負荷電流、閉環電流、空載變壓器和電纜充電電流。配有手動和電動機操作機構，便于實現電力系統的三遙控要求。
FZN25-12D/T125-31.5型交流高壓真空負荷開關熔斷器組合電器是三相交流50Hz，額定電壓12kV的戶內裝置，適用于工礦、企業、配電所及變電站等場合，作負荷控制和短路保護之用。配裝的接地開關，可以承受短路電流。操作機構可手動和電動，便于實現電力系統的三遙控要求。
二、FZN25-12真空負荷開關用途特性：
FZN25-12/630系列真空負荷開關及組合電器，適用于三相交流50Hz。10kV的配電系統中，具有無污染、無火災及危險，能頻繁操作等優點，可作為環網柜，箱式變電站等其他類型的開關柜的主元件，用于變壓器，電纜，架空線路等電力設備的控制及保護，廣泛用于工廠、住宅小區、高層建筑、學校、公園等配電系統中。
FZN25.FZRN25 型真空負荷開關和組合電器,使用三相交流50Hz環網或終端供電和工業用電設備中,作負荷控制和短路保護之用,負荷開關分合負荷,閉環電流,空載變壓器和電纜充電電流.組合電器可以開斷直至額定短路電流的任何電流.采用直動式隔離斷口和真空弧室聯動.具有手動和電動功能.
FZN25.FZRN25獨特的傳動結構設計,滅弧室僅在關合和開斷的瞬間承受高壓,故體積小,重量輕.
FZN25.FZRN25可實現隔離斷口和滅弧室斷口的依次性操作.
FZN25.FZRN25在靜觸頭與動觸頭導電筒之間有與接地開關互為聯動的接地活門,既保證了安全又方便了檢修.
三、FZN25-12真空負荷開關使用環境條件：
1、周圍空氣溫度上限：+40度；下限：-25度；
2、海拔高度不超過1000m；
3、相對濕度日平均值不大于95，月平均值不大于90。
4、地震烈度不超過8度；
5、無火災、危險，化學瘸蝕及據唰振動的場所；
6、污穢等級：級；
7、周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽等明顯污染。
四、FZN25-12真空負荷開關訂貨須知：
訂貨時請?jiān)诤贤献⒚鳎?br/>1.產品型號及名稱。
2.機構類型（手動或電動）
3.如電動機構請分別注明合，分閘線圈及儲能電機的額定電壓（AC220V DC220V DC110V）
4.如需要互感器過流保護裝置，請注明互感器電流比
5 如需帶接地開關請注明
