| 建議零售價 : | ¥54.00 | 是否進口 : | 否 |
| 加工定制 : | 是 | 類型 : | 數字式電流測量儀表 |
| 品牌 : | 國產 | 型號 : | SK801-CA-2 |
| 測量范圍 : | 0-5A（A） | 準確度 : | 0.5 |
| 功率 : | 3（W） | 電源電壓 : | 220（V） |
| 外形尺寸 : | 84X84（mm） |
?
?
一、概述?????????????????????????????????????????????????????????????????????
本系列數字式儀表是一款高可靠性、高性價比的數字化測量儀表。可廣泛應用于電子電工測量、電力電網、自動化控制系統等領域。主要測量電路中電流參數、電壓參數、頻率參數、功率和功率因素參數等。具有安裝方便、操作簡單、測量精準等顯著優點，是目前 替代指針式電工儀表的首先產品。
二、技術參數

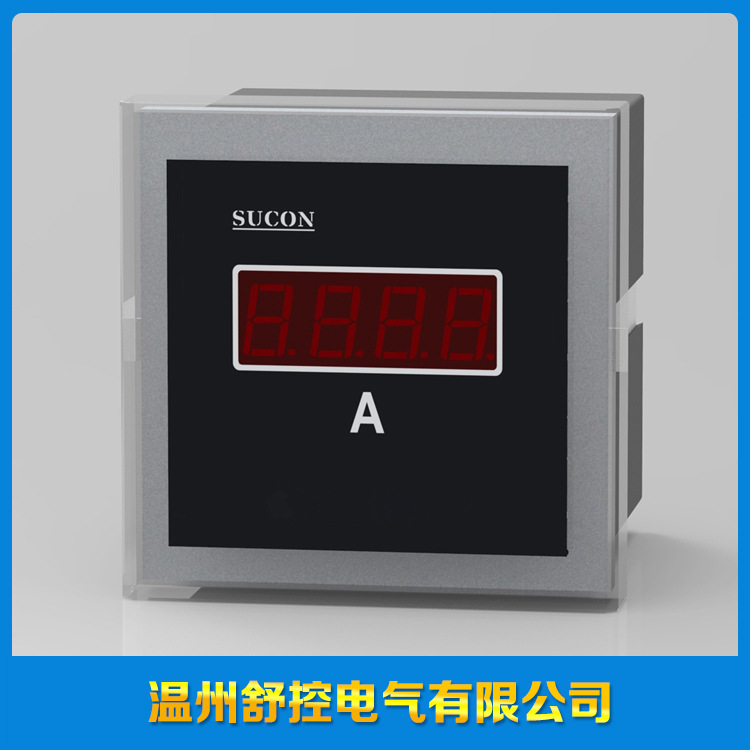

SK801-CA-2可調型直流數字電流表
?
工作電源/輔助電源 | AC220V±10 AC110V±10 AC/DC45-250V可選（50/60Hz） |
測量電流輸入 | 0-5A DC 短時過載到6A，超6A顯示為“HHHH” |
測量量程顯示 | 0-9999A之間任意設定，出廠原始量程為100.0/5A CT |
測量精確度 | 0.5±2D |
消耗功率/自身功耗 | < 3VA |
外 形 尺 寸 | 84×84×84（mm） |
開孔尺寸/安裝尺寸 | 76×76（mm） |
工 作 環 境 | -10-5085PH無腐蝕氣體場合，海拔<2500M |
存 儲 環 境 | -20-7085PH |
耐 壓 強 度 | AC2000V 50Hz 1分鐘（信號端與電源端間） |
?
三、量程設置步驟
?
⑴接通額定工作電源。
?
⑵長按“SET”鍵進入量程設定界面，輕按“∨”或“∧”鍵選擇菜單項。
?
⑶菜單“dp”（小數點位置設定）：輕按“SET”鍵進入小數點位置設定界面，小數點閃亮。輕按“∨”或“∧”鍵移動小數點到預設位置，輕按“SET”鍵保存并進入下一菜單項。
?
⑷菜單“dA”（測量量程設定）：輕按“SET”鍵進入量程末位設定界面， 后一位數碼管閃亮。輕按“<”鍵移動設定位到預設位置，再按“∨”或“∧”鍵選擇預設數字，待所需量程數字設定好后按“SET”鍵保存并切斷電源。
?

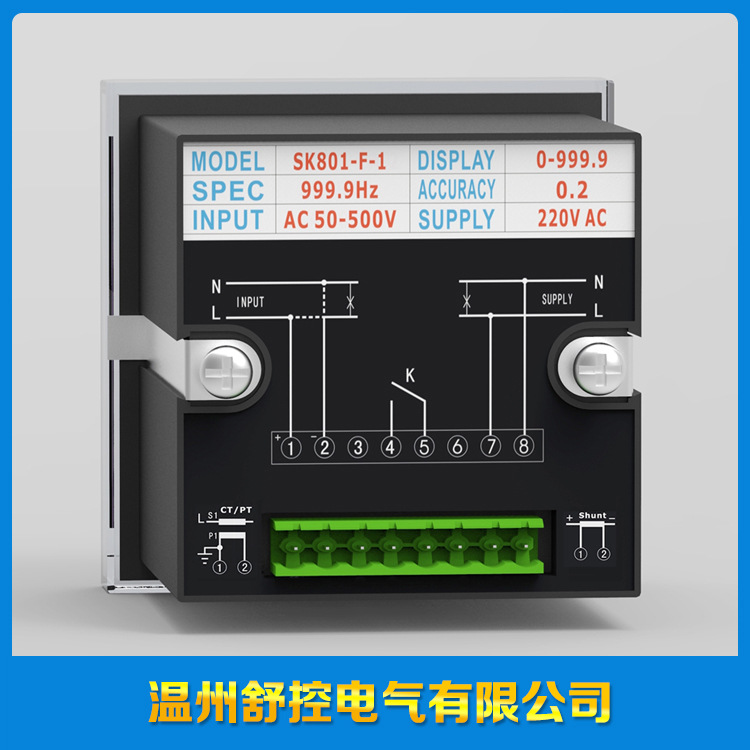

四、接線方式
?
?
?
如圖所示
?
⑴接線端子-腳接工作電源：其中腳接火線，腳接零線。
?
⑵接線端子-腳為空腳。
?
⑶接線端子-腳接測量信號輸入：
?
?當測量信號為直通交流電流時：火線從腳接入腳輸出再到負載，零線直接接到負載。
?
?當測量信號通過CT接入時：CT次級P1端從腳接入，CT次級另一端從腳接入，火線穿過CT初級直接接到負載，零線直接接到負載。
?
?當測量信號為直通交流電壓時：火線從腳接入，零線從腳接入。
?
?當測量信號通過PT接入時：PT次級P1端從腳接入，PT次級另一端從腳接入
?
?當測量信號為頻率時，火線從腳接入，零線從腳接入。
?
? 當測量信號為直通直流電流時：正極從腳接入腳輸出再到負載，負極直接接到負載。
?
? 當測量信號通過分流器接入時:分流器進端從腳接入，出端從腳接入。
?
?當測量信號為直流電壓時：正極從腳接入，負極從腳接入。
?
七、使用注意事項
?
⑴儀表使用前需通電預熱15分鐘，儀表適宜使用環境溫度0-40，相對濕度85以下。
?
⑵本儀表校準周期間隔為一年，若長期存放未使用，請每三個月通電一次，時間一次不少于4小時。
?
⑶儀表在搬運過程中防止震動和沖擊，不要在有超量灰塵、有害化學藥品和氣體等場所使用。
?
⑷儀表長期保存應避開直射光線，宜存放在-10-60，濕度60以下的地方。切匆和有機溶劑或油物接觸。
?
