| 建議零售價 : | ¥56.00 | 是否進口 : | 否 |
| 加工定制 : | 是 | 類型 : | 數字式電流測量儀表 |
| 品牌 : | 國產 | 型號 : | SK962-CA-3 |
| 測量范圍 : | 0-5A（A） | 準確度 : | 0.5 |
| 功率 : | 3（W） | 電源電壓 : | 220（V） |
| 外形尺寸 : | 96X48（mm） |
?????價格屬性僅供參考，歡迎來電詳談
?
?
一、概述?????????????????????????????????????????????????????????????????????
本系列數字式儀表是一款高可靠性、高性價比的數字化測量儀表。可廣泛應用于電子電工測量、電力電網、自動化控制系統等領域。主要測量電路中電流參數、電壓參數、頻率參數、功率和功率因素參數等。具有安裝方便、操作簡單、測量精準等顯著優點，是目前 替代指針式電工儀表的 產品。
二、技術參數

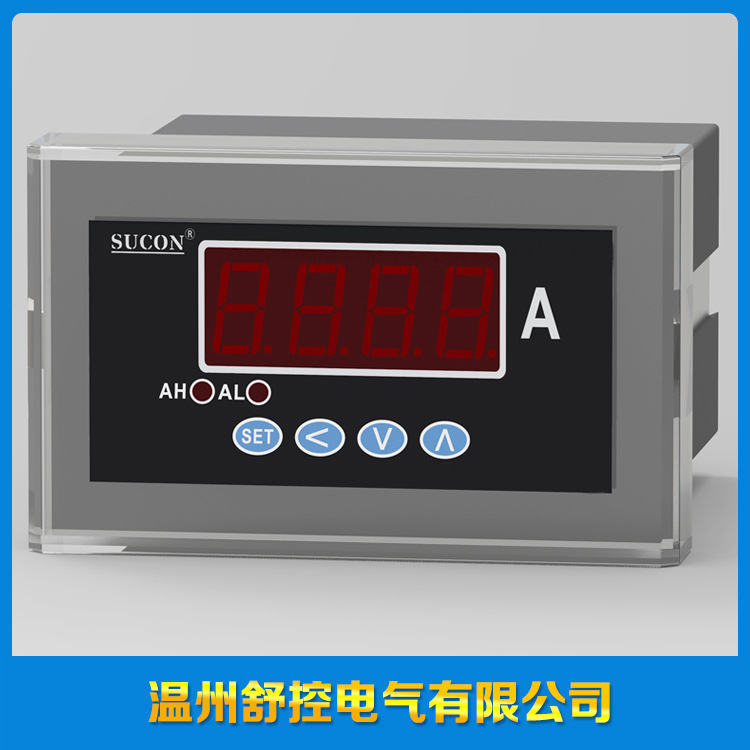

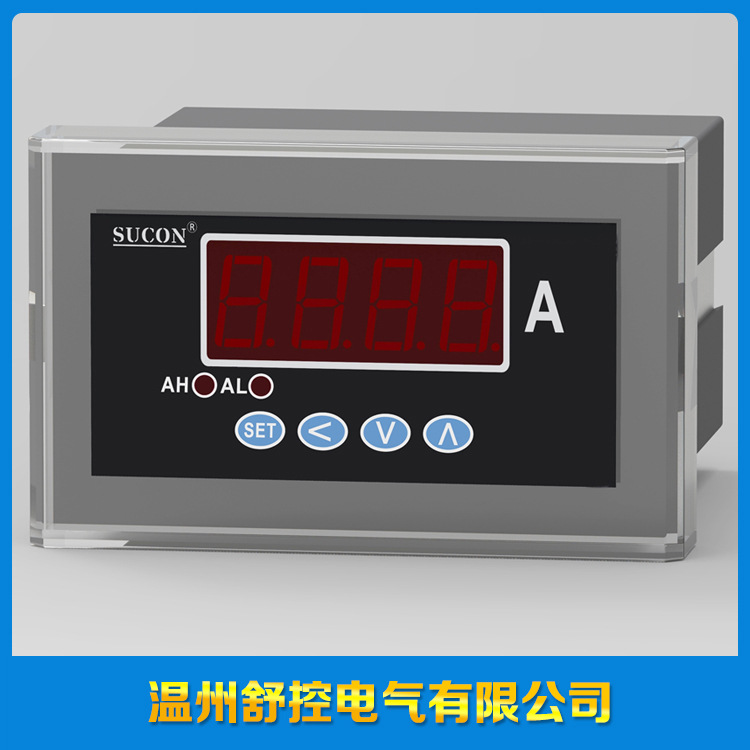

SK962-CA-3可控型直流數字電流表
?
工作電源/輔助電源 | AC220V±10 AC110V±10 AC/DC45-250V可選（50/60Hz） |
測量電流輸入 | 0-5A DC 短時過載到6A，超6A顯示為“HHHH” |
測量量程顯示 | 0-9999A之間任意設定，出廠原始量程為100.0/5A CT |
測量精確度 | 0.5±2D |
消耗功率/自身功耗 | < 3VA |
繼電器觸點容量 | 1A/24VDC或1A125VAC |
外 形 尺 寸 | 99×51×84（mm） |
開孔尺寸/安裝尺寸 | 91×45（mm） |
工 作 環 境 | -10-5085PH無腐蝕氣體場合，海拔<2500M |
存 儲 環 境 | -20-7085PH |
耐 壓 強 度 | AC2000V 50Hz 1分鐘（信號端與電源端間） |
?
三、參數設置步驟
?
⑴接通額定工作電源。
?
⑵長按“SET”鍵進入量程設定界面，輕按“∨”或“∧”鍵選擇菜單項。
?
⑶菜單“dp”（小數點位置設定）：輕按“SET”鍵進入小數點位置設定界面，小數點閃亮。輕按“∨”或“∧”鍵移動小數點到預設位置，輕按“SET”鍵保存并進入下一菜單項。
?
⑷菜單“dA”（測量量程設定）：輕按“SET”鍵進入量程末位設定界面， 后一位數碼管閃亮。輕按“<”鍵移動設定位到預設位置，再按“∨”或“∧”鍵選擇預設數字，待所需量程數值設定好后按“SET”鍵保存并進入下一菜單項。
?
⑸菜單“AL”（下報警值設定）：輕按“SET”鍵進入下報警設定界面， 后一位數碼管閃亮。輕按“<”鍵移動設定位到預設位置，再按“∨”或“∧”鍵選擇預設數字，待下報警數值設定好后按“SET”鍵保存并進入下一菜單項。
?
⑹菜單“AH”（上報警值設定）：輕按“SET”鍵進入上報警設定界面。（設定方法同下報警值設定一樣）
?
⑺菜單“dF”(報警回差值設定)：輕按“SET”鍵進入報警回差值設定界面。（設定方法同上下限報警值設定一樣，但回差設定范圍只能在1-100個數字之間，超出這個設定范圍將無效。）設定好后按“SET”鍵保存關斷電源或長按“SET”鍵返回到測量界面關斷電源。
?
五、繼電器開關設置
?
按下“<”鍵的同時按下“SET”鍵進入報警繼電器設定狀態，輕按“∨”或“∧”鍵選擇菜單。
?
⑴菜單“OFF”（ 關閉繼電器）設定完成后輕按“SET”鍵保存退出。
?
⑵菜單“ON”（開啟繼電器）設定完成后輕按“SET”鍵保存退出。
?
?????菜單“N-C”（繼電器常閉）設定完成后輕按“SET”鍵保存退出。
?
?????菜單“N-O”（繼電器常開）設定完成后輕按“SET”鍵保存退出。
?
六、接線方式
?
如圖所示
?
⑴接線端子-腳接工作電源：其中腳接火線，腳接零線。
?
⑵接線端子-腳接內部繼電器開關輸出。
?
⑶接線端子-腳接測量信號輸入：
?
?當測量信號為直通交流電流時：火線從腳接入腳輸出再到負載，零線直接接到負載。
?
?當測量信號通過CT接入時：CT次級P1端從腳接入，CT次級另一端從腳接入，火線穿過CT初級直接接到負載，零線直接接到負載。
?
?當測量信號為直通交流電壓時：火線從腳接入，零線從腳接入。
?
?當測量信號通過PT接入時：PT次級P1端從腳接入，PT次級另一端從腳接入
?
?當測量信號為頻率時，火線從腳接入，零線從腳接入。
?
? 當測量信號為直通直流電流時：正極從腳接入腳輸出再到負載，負極直接接到負載。
?
? 當測量信號通過分流器接入時:分流器進端從腳接入，出端從腳接入。
?
? 當測量信號為直流電壓時：正極從腳接入，負極從腳接入。
?
七、使用注意事項
?
⑴儀表使用前需通電預熱15分鐘，儀表適宜使用環境溫度0-40，相對濕度85以下。
?
⑵本儀表校準周期間隔為一年，若長期存放未使用，請每三個月通電一次，時間一次不少于4小時。
?
⑶儀表在搬運過程中防止震動和沖擊，不要在有超量灰塵、有害化學藥品和氣體等場所使用。
?
⑷儀表長期保存應避開直射光線，宜存放在-10-60，濕度60以下的地方。切匆和有機溶劑或油物接觸。
?
