| 品牌 : | 中州 | 型號 : | 95型 |
| 適用物料 : | 礦石 | 應用領域 : | 礦石磨粉、峴石磨粉、膨潤土、高嶺土磨粉 |
| 生產能力 : | 3-5噸/小時 | 主軸轉速 : | 145r/min |
| 進料粒度≤ : | 25mm | 電機功率 : | 95.5KW |
| 出料粒度 : | 80-800目 | 外形尺寸 : | 7.85*8*9.7米 |
| 重量 : | 12噸 | 粉碎程度 : | 超細磨機 |
| 物料含水量 : | 低于6% | 原理 : | 高速 粉碎機 |
| 物料硬度 : | 6級 |
鄭州中州雷蒙磨廠家生產：各種型號雷蒙磨，高壓雷蒙磨，超細雷蒙磨和環保新型雷蒙磨，雷蒙磨系列產品應用在重質碳酸鈣（石灰石、方解石、大理石、白云石等），大型非金屬礦制粉（峴石、白云石、重晶石、滑石、石膏、高嶺土、鋁礬土、膨潤土等），固體燃料制粉（高爐噴煤、石油焦、炭塊、碳素等）；電廠環保脫硫石灰石制粉；礦渣微粉加工；建材、化工、冶金等行業的粉磨工程。

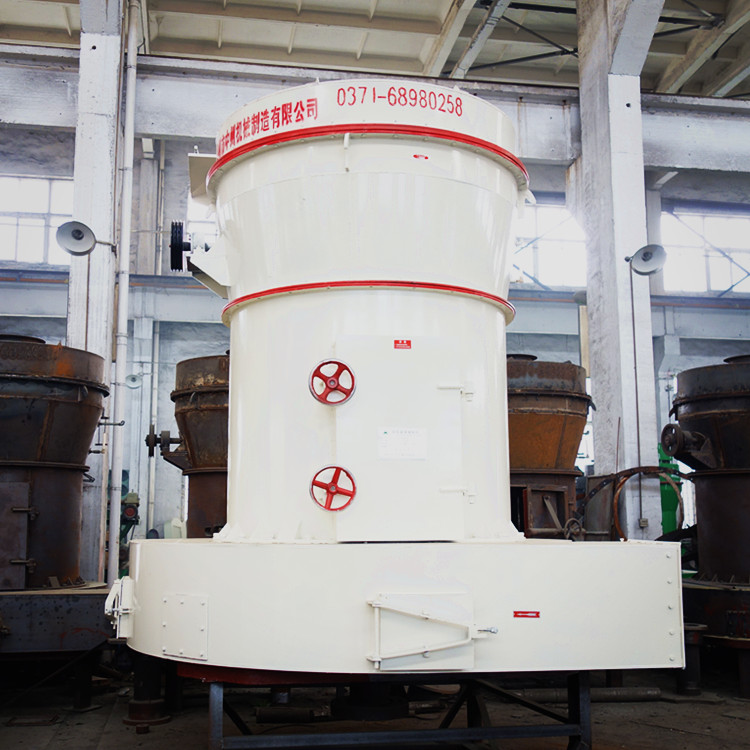

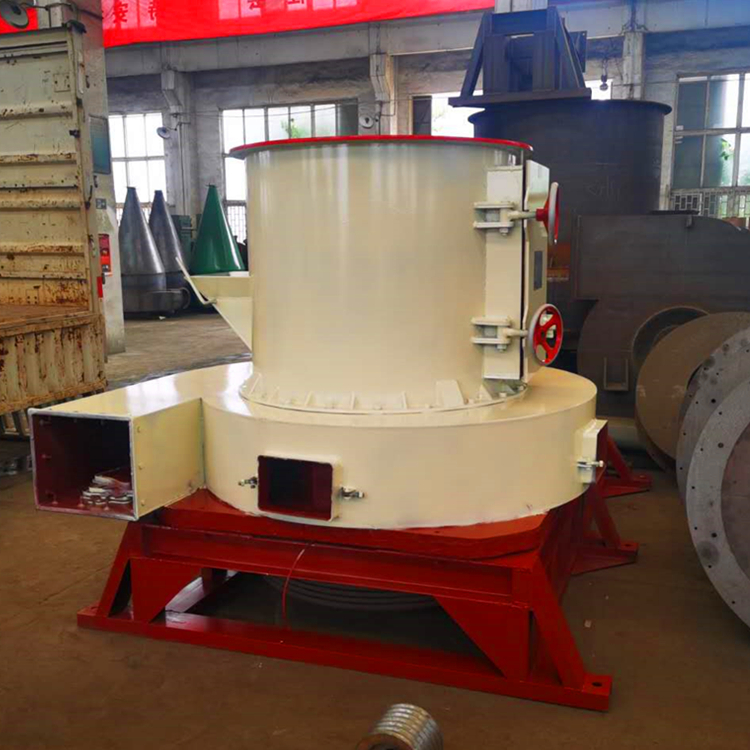

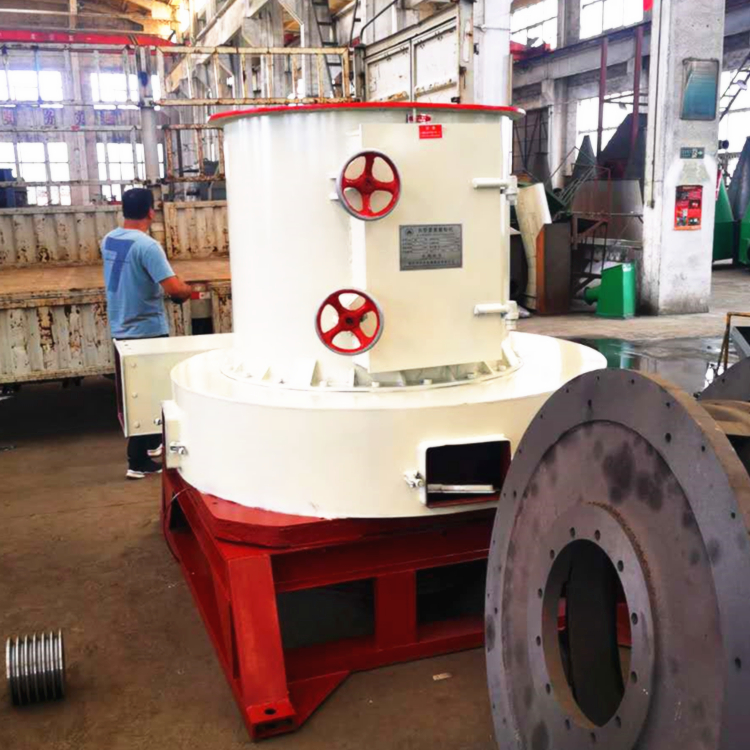

高壓懸輥雷蒙磨是一種強壓式磨粉機，它的機座上裝有罩筒、進風蝸殼、磨環與軸承座，電動機通過主軸帶動安裝在磨輥吊架上的磨輥與鏟刀同步旋轉。在每個磨輥部件上均裝有彈簧，彈簧上裝有彈簧壓板，彈簧壓板通過螺桿與磨輥吊架聯接。該高壓懸輥雷蒙磨適用于粉磨非易燃易爆的顆粒狀的脆性物料，具有預壓省力以及彈簧與磨輥部件接觸處無磨損的特點。
YGM高壓懸輥雷蒙磨性能特點：
高壓懸輥磨主機內，磨輥吊架上緊固有1000-1500公斤壓力的高壓彈簧。開始工作后，磨輥圍繞主軸旋轉，并在高壓彈簧與離心力的作用下，緊貼磨環滾動，其滾動壓力比同等動力條件下的雷蒙粉機高 1.2 倍，故產量大為提高。
當被磨物料進入磨腔后，由鏟刀鏟起送入磨輥與磨環之間進行碾壓，碾壓后的粉末隨鼓風機的循環風帶入分析機，合格細粉隨氣流入旋風集粉器即為成品，大顆粒物粒落回重磨。循環風返回鼓風機再重復以上過程，余風則進入袋式除塵器凈化。
當磨輥與磨環達到一定磨損后，調整高壓彈簧長度，保持磨輥與磨環之間恒定碾壓力。從而保證穩定的產量與細度。
磨輥對物料的碾壓力在高壓彈簧作用下提高800-1200kg。莫氏硬度小于9.3級的礦產物料均可加工粉碎。
成品粒度范圍廣，粒徑粗可達0.613毫米（30目） ，粒徑一般可達0.033毫米 （425目） ，少部分物料細可達到0.010毫米（1200目）。除塵效果完全達到國家粉塵排放標準。分析機調整方便。研磨裝置采用重疊式多級密封，密封性能良好。
中州雷蒙磨設備技術特點：
1、處理能力大，研磨效率高，能耗低，環保達到二級環保要求（達標）；
2、工藝靈活，可單機生產，也可組合成套生產線或多機組生產，成品細度高，產能高，細度可達1200目；
3、研磨介質損耗小、對加工物料沒有污染及雜質產生，主要研磨部件采用高硬度耐磨材質，使用壽命長，耐磨耐用；
4、操作簡便，維護簡單，整體占地面積小，運行生產穩定，生產線采用自動化操作體系，可節省人工開支，減低生產成本。
安裝尺寸：7.85*5.8*9.7m（約40㎡，高處9.7m）
主要部件：主機、風機、分析機、鏈接管道、布袋除塵器（或脈沖除塵器）、旋風分離器、集粉器、連接螺絲、地腳螺栓、機座、三角帶和三臺電機
環境要求：車間內生產或者露天生產，可搭建簡易頂棚，防止雨水侵蝕
質量檢測：內部檢測，通過ISO國際質量體系認證
附屬設備：可選配破碎機、斗式提升機、原料倉、電磁振動給料機、電氣控制柜、粉體包裝機
安裝要求：我公司派遣技術員實地指導安裝，用戶自備吊裝設備，需人員配合，我公司技術員負責操作工的培訓，安裝后實地調試試機，達到用戶要求為止
質量保證：我公司產品整機質保一年，易損件和人為事故除外
注意事項：嚴格按照《操作手冊》執行生產，定期保養維護，需潤滑部位查閱隨機（產品說明書），易損件磨損嚴重需按時更換
磨輥在離心力作用下緊緊地滾壓在磨環上，由鏟刀鏟起物料送到磨輥和磨環中間，物料在碾壓力的作用下破碎成粉，然后在風機的作用下把成粉的物料吹起來經過分析機，達到細度要求的物料通過分析機，達不到要求的重回磨腔繼續研磨，通過分析機的物料進旋風分理器分離收集。在磨室內因被磨物料有一定的含水量，研磨時產生熱量導致磨室內氣體蒸發改變了氣流量，以及整機各管道連接不嚴密使外界氣體被吸入，使循環氣流風量增加，導致磨粉機出粉少甚至爆機，對此，雷蒙磨已經在機體上部設置有防爆措施，可以限度的避免雷蒙磨整機爆炸帶來的意外傷害，同時，此種情況還可通過調整風機與主機間的余風管來達到氣流的平衡，并將多余的氣體導入小旋風收集器內，把余氣帶入的細粉子收集下來，后由小旋風收集器上段排氣管排入大氣中，或?qū)胧諌m器內使排空氣體凈化，不過，對操作人員的技術要求比較高，而且需要及時發現并調整。
雷蒙磨的安裝必須按照順序步驟操作，大型雷蒙磨安裝前需要預先做好基礎，中州公司的大型雷蒙磨都帶有減速機，需要在地面上挖機坑，并且用高標號水泥澆筑，用來安裝雷蒙磨減速機；中型和小型的不需要機坑，直接安裝在水泥地坪上即可。
安裝步驟分為三步：
1、 首先進行安裝地基的處理，根據雷蒙磨的型號，占地面積由十幾平方到幾十平方，主機和風機的底座是必須要做混凝土的，當然，有些地方受限制，無法進行地基的處理，比如我的一個美國客戶，他購買的3R2615US新型雷蒙磨，安裝在他位于美國西部的礦場內，根據州法的規定，他不能進行任何的混凝土建造，那就對他造成了很大的障礙，不過他想出了一個辦法，就是將雷蒙磨粉機安裝在枕木上，用大道釘固定好，再把枕木用沙子堆起來（見下圖），這樣，設備的穩定性就有了，困難是校平，因為雷蒙磨必須要安裝在一個水平面上，這樣才能使機器的運轉平穩。所以，地基的處理，往往也決定了以后幾項安裝工作的進行。
2、 主機的安裝。主機是雷蒙磨全套設備里重的一個構成部分，需要使用吊車或者起重工具輔助，實在沒有這兩樣的話，可以用簡易的倒鏈，只要把主機能吊起來放到基座上就可，一般在做基座基礎的時候，預留的都有地腳螺栓，按部就班，把主機放到地腳螺栓上，用水平尺校平，再用螺帽上緊，使主機不可晃動即可。
3、 風機的安裝。風機和主機呈直線型，中間有一個三通連接，風機的底座必須要和主機的底座處于同個水平面，不能有絲毫的差異，否則，雷蒙機安裝后會產生較大的震動，在安裝風機的時候有一點要注意，就是風機底座的螺絲，不能松動分毫，要把風機牢牢的穩固住，必須校平機器才不會產生傾斜震動。
4、 管道和除塵器的安裝。雷蒙磨設備的標配都帶有袋式除塵器（有些超細雷蒙磨和高壓雷蒙磨配備的是脈沖除塵器，不過相對來說，袋式除塵器便宜實用，對環保要求不是太高的話，還是建議使用袋式的），先把除塵器進行固定，根據管道延伸的距離，劃出除塵器的部位，不需要做混凝土基礎，然后開始連接管道，后再把大集粉器安裝固定好，雷蒙磨全套的安裝工作就基本結束了。
安裝后的雷蒙磨粉機，一定要再進行一次全部連接部位和固定部位的檢查，對一些管道連接處，螺絲一定要擰緊，千萬不能少了密封石棉繩，否則就會漏風。檢查后沒有問題，就可以進入下一個環節：電路的鏈接和機器的試車。
如果您在安裝雷蒙磨設備的時候，有什么疑難問題，可以咨詢鄭州中州機械的技術員或者工程師，他們會無私為您解答任何關于雷蒙磨設備的問題。
開動雷蒙磨粉機前，應檢查所有檢修門關閉是否嚴密，機內是否有鐵塊、雜物、調整好雷蒙機的風機和主機的轉向，看是否反轉，雷蒙磨粉機排氣閥應處于全開的位置，檢查螺絲、螺母是否松動。主機皮帶不能過緊或太松。
1.開動畚斗提升機；2、開動顎式破碎機；3、待料倉存有物料后，啟動分析機；4、啟動鼓風機（空符合啟動，待正常運轉后再加載）；5、啟動主機、在啟動主機瞬間隨即啟動電磁給料機。此時粉磨工作即為開始。雷蒙磨粉機操作順序簡易表表示如下：‘啟動’、提升機―破碎機—分析機—風機—主機—給料機。
雷蒙磨停機時應按下列順序關閉個機：
1、先關閉給料機停止給料；
2、約一分鐘后停止主機；
3、吹凈殘留的粉子后停止鼓風機；
4、后關閉分析機。
停機順序是：給料機—主機—鼓風機—分析機。
注：提升機輸送物料至料倉一定量后，先停止破碎機而后再停止提升，此項應由儲料量而變動。
起動之際后應立即加料（應先加小顆粒料，先加正常顆粒度料）然后開大風量閥門，逐漸關小排氣閥門，在保證進料口不向外噴料的前提下應盡量關小排氣閥門，然后根據成品的細度要求，調分析機、電機速度。
5、雷蒙磨粉機在正常工作時不準隨意加油，要確保安全生產，雷蒙磨在任何部分發生不正常噪音，或負荷突然增大應立即停機檢查，排除故障，以免發生重大事故。再繼續開機時必須將磨機內余料取出，否則開機時電流過大，影響起動。
分析機細度調整，將三角帶在電機大中小輪上更換大的可使分析機葉輪轉速增高，成品細度變細，使用小輪物料變粗，用戶如需調速電機，訂貨時須注明。

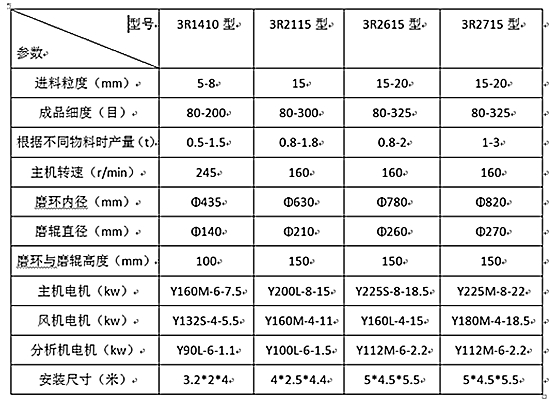

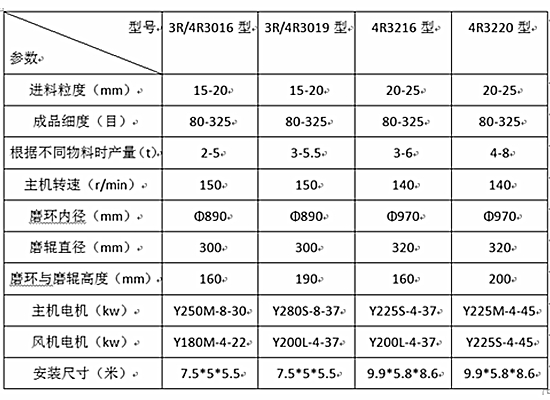

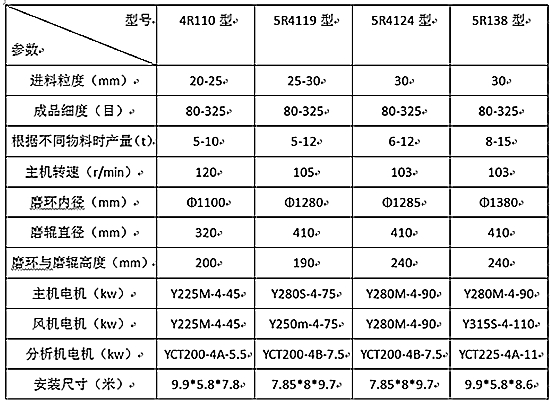

雷蒙磨型號及參數：
