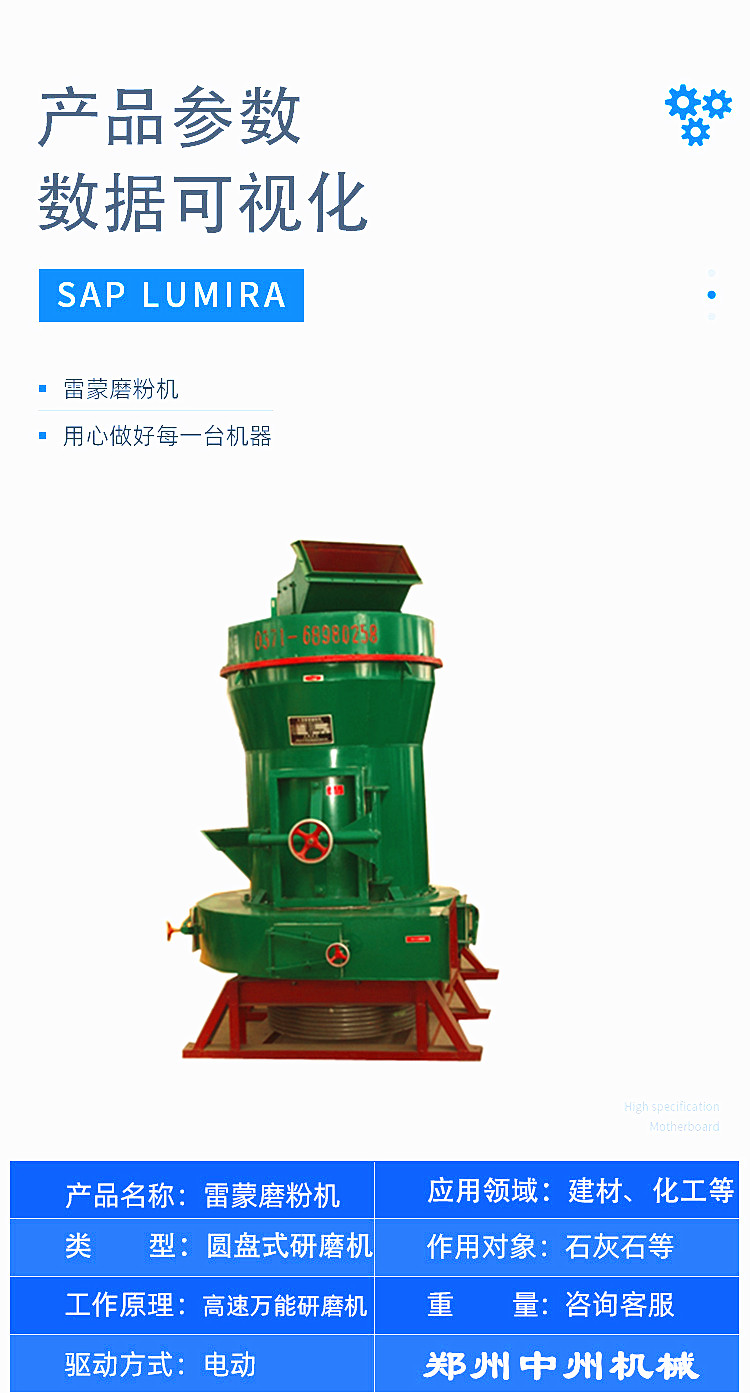

| 品牌 : | 中州 | 型號 : | 3216型 |
| 適用物料 : | 礦石 | 應用領域 : | 金屬礦磨粉,非金屬礦磨粉,碳酸鈣制粉等 |
| 生產能力 : | 3.5-6t | 主軸轉速 : | 140 |
| 進料粒度≤ : | 25 | 電機功率 : | 70 |
| 出料粒度 : | 0.18-0.044 | 外形尺寸 : | 7.85*8*8.9 |
| 重量 : | 12t | 粉碎程度 : | 超細磨機 |
| 物料含水量 : | ＜6% | 原理 : | 高速 粉碎機 |
| 物料硬度 : | 9級 | 訂貨號 : | 3216a |
| 貨號 : | 2021 | 是否跨境貨源 : | 否 |
重質碳酸鈣（石灰石、方解石、大理石、白云石等），大型非金屬礦制粉（白云石、重晶石、滑石、石膏、高嶺土、鋁礬土、膨潤土等），固體燃料制粉（高爐噴煤、石油焦、炭塊、碳素等）；電廠環保脫硫石灰石制粉；礦渣微粉加工；建材、化工、冶金等行業的粉磨工程。
1、處理能力大，研磨效率高，能耗低，環保達到二級環保要求（達標）；
2、工藝靈活，可單機生產，也可組合成套生產線或多機組生產，成品細度高，產能高，細度可達1200目；
3、研磨介質損耗小、對加工物料沒有污染及雜質產生，主要研磨部件采用高硬度耐磨材質，使用壽命長，耐磨耐用；
4、操作簡便，維護簡單，整體占地面積小，運行生產穩定，生產線采用自動化操作體系，可節省人工開支，減低生產成本。

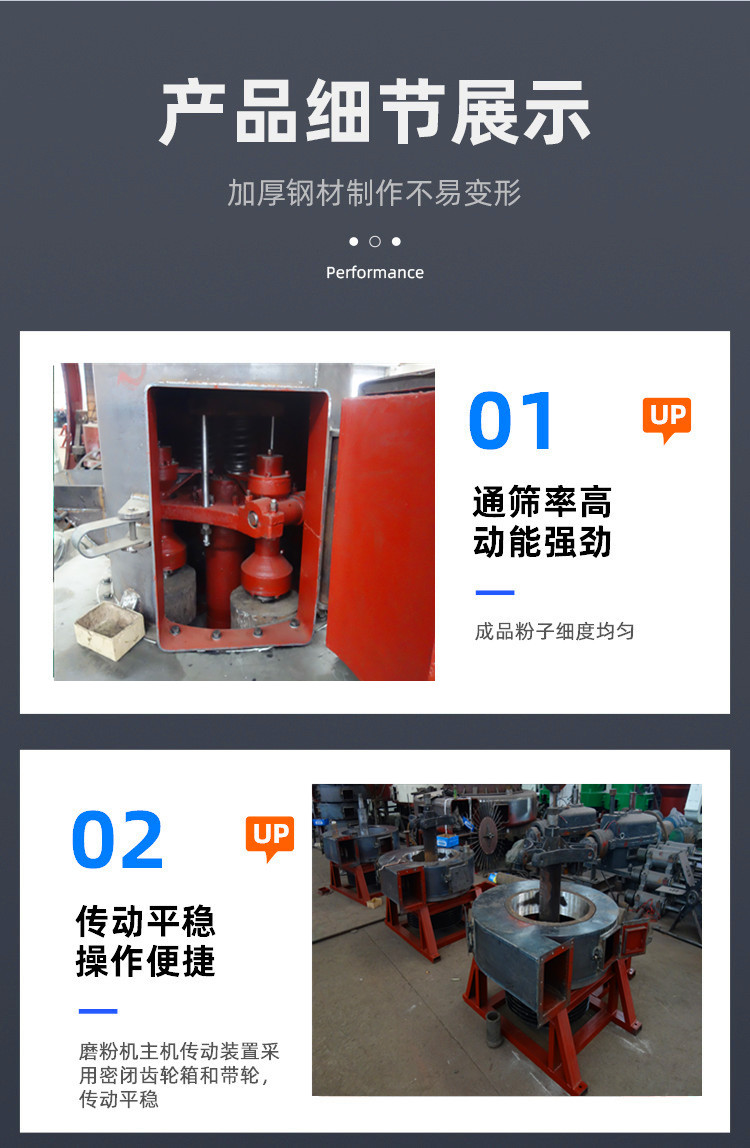

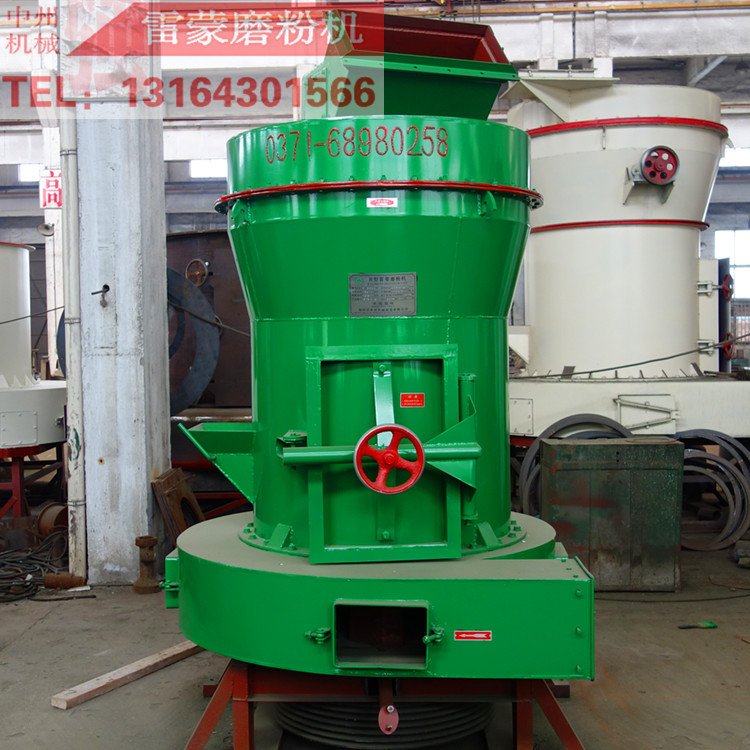

雷蒙磨粉機主要由主機、分析機、鼓風機、成品旋風分離器、管道裝置、電機等組成、其中主機由機架、進風蝸殼、鏟刀、磨輥、磨環、罩殼及電機組成，輔助設備有顎式破碎機、斗式提升機、電磁振動給料機、電控柜、粉體包裝機等，用戶可以根據現場情況任意選擇。挑選自己需要的設備。

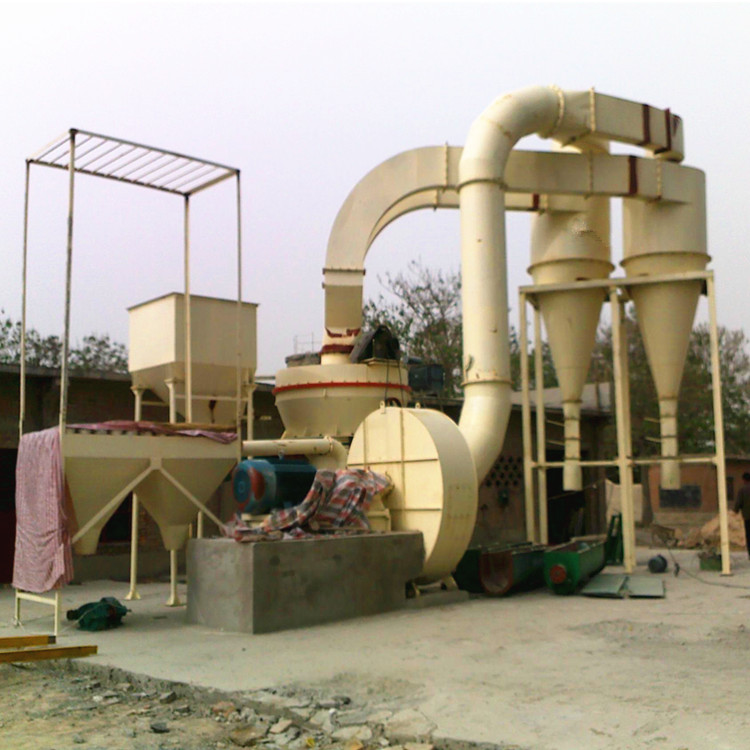

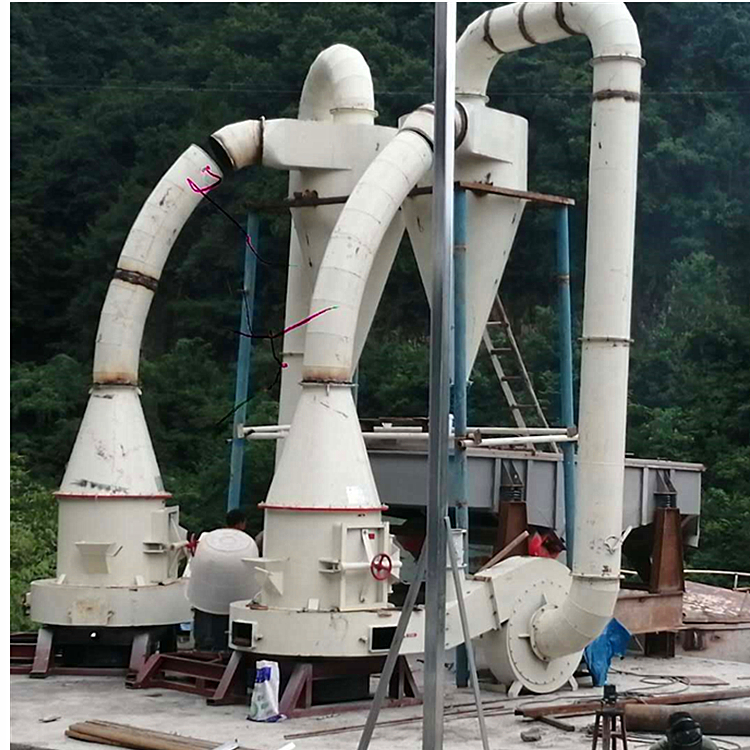

雷蒙磨的整機結構是由主機、分析機、管道裝置、鼓風機，以及根據用戶需要可以配備的顎式破碎機、斗式提升機、電磁給料機、電控電機等組成。物料粉碎到所需粒度后，由提升機將物料送至儲料斗，再經振動給料機將料均勻連續的送入雷蒙磨粉機主機磨室內，由于旋轉時離心力作用，磨輥向外擺動，緊壓于磨環，鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動而達到粉碎目的。物料研磨后的細粉隨鼓風機的循環風被帶入分析機進行分選，細度過粗的物料落回重磨，合格細粉則隨氣流進入成品旋風集粉器，經出粉管排出，即為成品。在磨室內因被磨物料中有一定的水分，研磨時生熱，水氣蒸發，以及整機各管道接口不嚴密，外界氣體被吸入，使循環氣壓增高，保證磨機在負壓狀態下工作,所增加的氣流量通過余風管排入除塵器，被凈化后排入大氣。

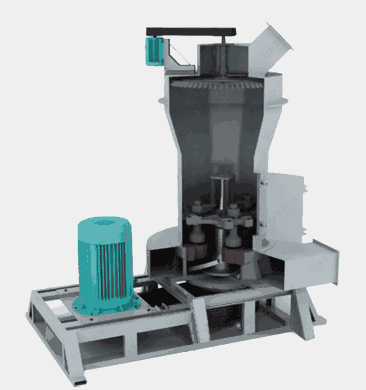

磨輥在離心力作用下緊緊地滾壓在磨環上，由鏟刀鏟起物料送到磨輥和磨環中間，物料在碾壓力的作用下破碎成粉，然后在風機的作用下把成粉的物料吹起來經過分析機，達到細度要求的物料通過分析機，達不到要求的重回磨腔繼續研磨，通過分析機的物料進旋風分理器分離收集。
| 設備型號 | 配備功率 | 研磨細度 | 加工能力 | 占地面積 |
| 4r-3216型 | 37/37/5.5千瓦 | 80-325目 | 3.5-6噸/小時 | 7.85*8*8.9米 |
以下為客戶自行安裝步驟，中州機械銷售的雷蒙磨粉機設備，包指導安裝、調試、培訓操作工！

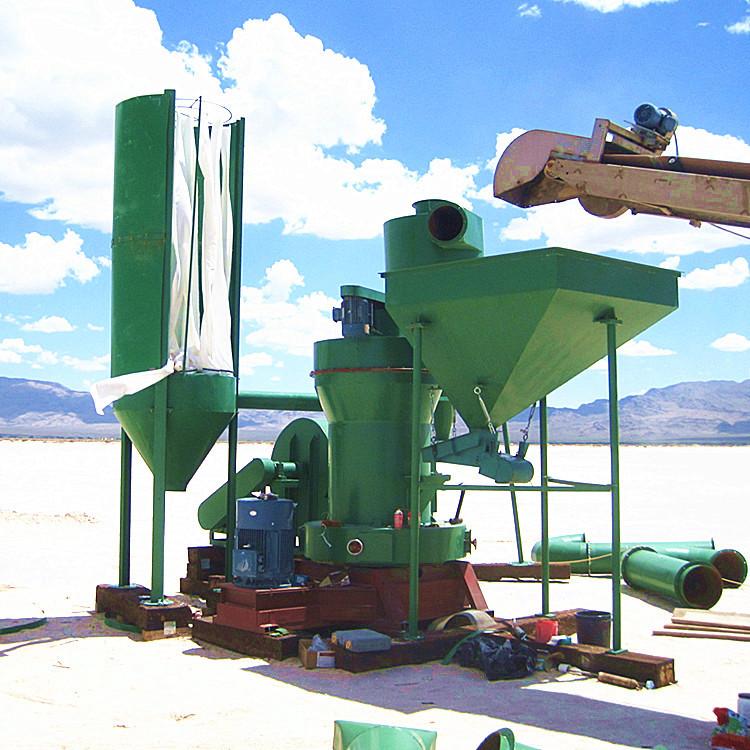

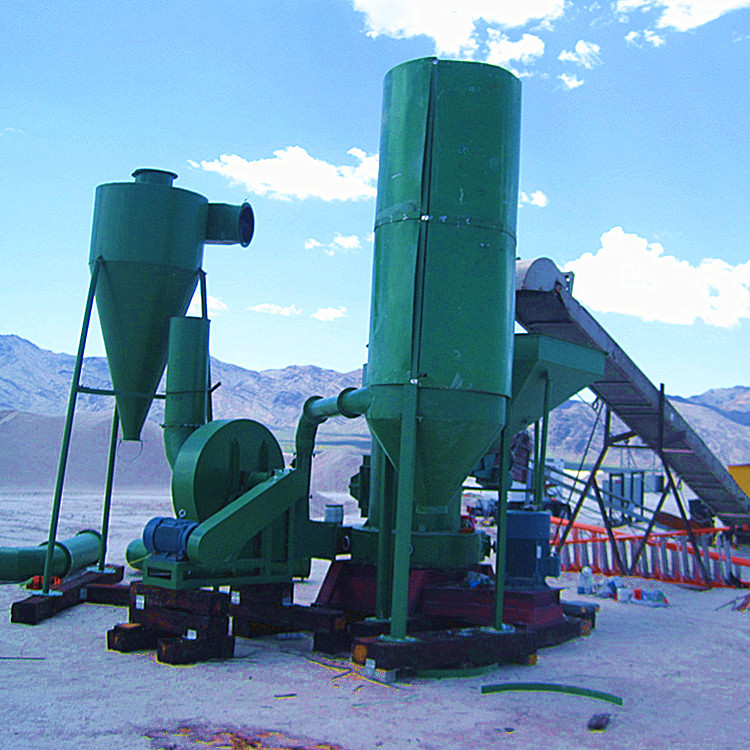

1、首先進行安裝地基的處理，根據雷蒙磨的型號，占地面積由十幾平方到幾十平方，主機和風機的底座是必須要做混凝土的，當然，有些地方受限制，無法進行地基的處理，比如我的一個美國客戶，他購買的3R2615US新型雷蒙磨，安裝在他位于美國西部的礦場內，根據州法的規定，他不能進行任何的混凝土建造，那就對他造成了很大的障礙，不過他想出了一個辦法，就是將雷蒙磨粉機安裝在枕木上，用大道釘固定好，再把枕木用沙子堆起來（見下圖），這樣，設備的穩定性就有了，的困難是校平，因為雷蒙磨必須要安裝在一個水平面上，這樣才能使機器的運轉平穩。所以，地基的處理，往往也決定了以后幾項安裝工作的進行。
2、主機的安裝。主機是雷蒙磨全套設備里重的一個構成部分，需要使用吊車或者起重工具輔助，實在沒有這兩樣的話，可以用簡易的倒鏈，只要把主機能吊起來放到基座上就可，一般在做基座基礎的時候，預留的都有地腳螺栓，按部就班，把主機放到地腳螺栓上，用水平尺校平，再用螺帽上緊，使主機不可晃動即可。
3、風機的安裝。風機和主機呈直線型，中間有一個三通連接，風機的底座必須要和主機的底座處于同個水平面，不能有絲毫的差異，否則，雷蒙機安裝后會產生較大的震動，在安裝風機的時候有一點要注意，就是風機底座的螺絲，不能松動分毫，要把風機牢牢的穩固住，必須校平機器才不會產生傾斜震動。

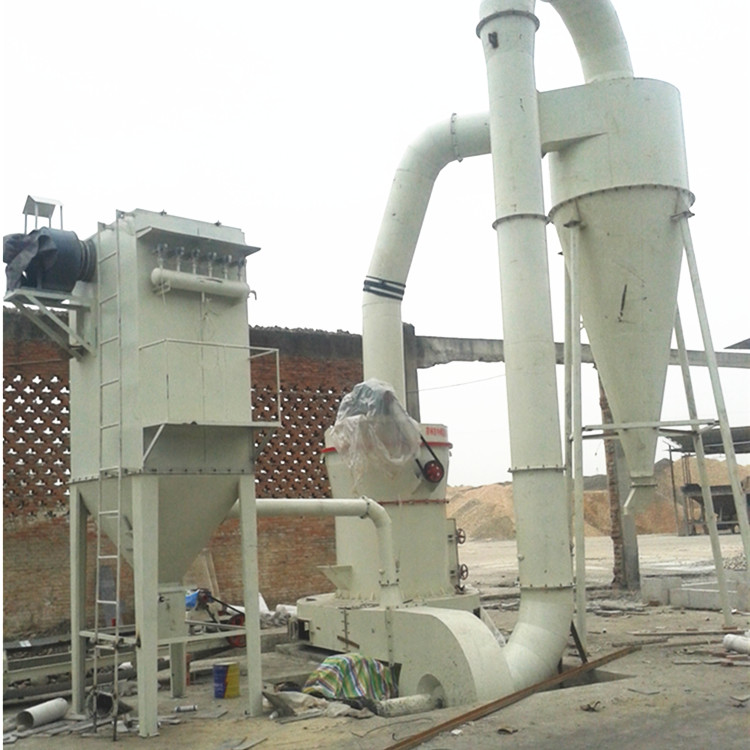

4、管道和除塵器的安裝。雷蒙磨設備的標配都帶有袋式除塵器（有些超細雷蒙磨和高壓雷蒙磨配備的是脈沖除塵器，不過相對來說，袋式除塵器便宜實用，對環保要求不是太高的話，還是建議使用袋式的），先把除塵器進行固定，根據管道延伸的距離，劃出除塵器的部位，不需要做混凝土基礎，然后開始連接管道，后再把大集粉器安裝固定好，雷蒙磨全套的安裝工作就基本結束了。
一、不出粉子或者粉子產量突然減少，故障原因：1、雷蒙磨鎖粉器沒有調整好，密封不嚴實，容易造成粉子倒吸入風機，2、雷蒙磨鏟刀磨損太大，所磨物料鏟不起來，排除辦法：應好好的檢查調整雷蒙磨鎖粉器密封處，如果發現漏氣漏風現象，立即堵住，直接更換雷蒙磨鏟刀；
二、雷蒙磨傳動部分和分析機發熱，故障原因：1、所使用的機油太稠，螺紋泵打不上去油，造成了上部軸承缺油；排除辦法：先檢查機油的標號，看看是否過高，應嚴格按照說明書上的機油標號更換，檢查雷蒙磨分析機的運轉方向是否反轉；
三、雷蒙磨粉機主機電流突然升高，風機電流卻下降，主機溫度也升高，故障原因：1進料過量了，主機風道被堵塞，管道位置排氣不暢通，循環氣流發熱使得主機電流和主機溫度升高，風機電流下降了；排除辦法：立即減少進料量，把風道的積塵清理掉，余風管閥門開大，進料濕度應必須控制在6一下；
四、雷蒙磨粉機風機振動過大，故障原因：1、先檢查地腳螺栓是否松動，2、風機風葉上沾有部分積分，使之保持不了平衡，3、風機風葉磨損不平衡，失重了，排除辦法：清除風葉上的積粉或者更換新風葉，把地腳螺栓擰緊；
五、雷蒙磨主機噪音大、振動大，故障原因：1、物料沖擊力大，或者沒有料層形成，2、磨輥和磨環嚴重失圓變形，3、進料少或者雷蒙磨主機和傳動器不同心了，聯軸器之間沒有間隙，地腳螺栓松動也會造成主機較大的振動；排除辦法：減小進料的粒度，更換新的磨輥和磨環，把進料量調大點，找出同心度，適當調大聯軸器的間隙；
六、雷蒙磨磨輥處容易進粉造成軸承損壞，故障原因：1、長期缺乏維護和清洗磨輥裝置，2、缺油或者是密封圈損壞了，排除辦法：磨輥裝置要定期清洗，更換油封，嚴格按照說明書的規定時間及時加油；
七、雷蒙磨所磨出的成品粉子過粗或者過細，故障原因：1、雷蒙磨分析機內部葉片磨損過于嚴重，起不了分析的作用，2、風機的風量不適當，排除辦法：更換新的葉片并適當調小風機的進風量能解決粉子過粗，提高進口風量能使粉子變粗。
