| 加工定制 : | 否 | 樣品或現貨 : | 現貨 |
| 是否標準件 : | 標準件 | 品牌 : | 飛航 |
| 型號 : | FH | 材質 : | 鑄鐵 |
中華人民共和國船舶行業標準
PEOPLE'S REPUBLIC OF CHINA SHIPPING INDUSTRY STANDARD

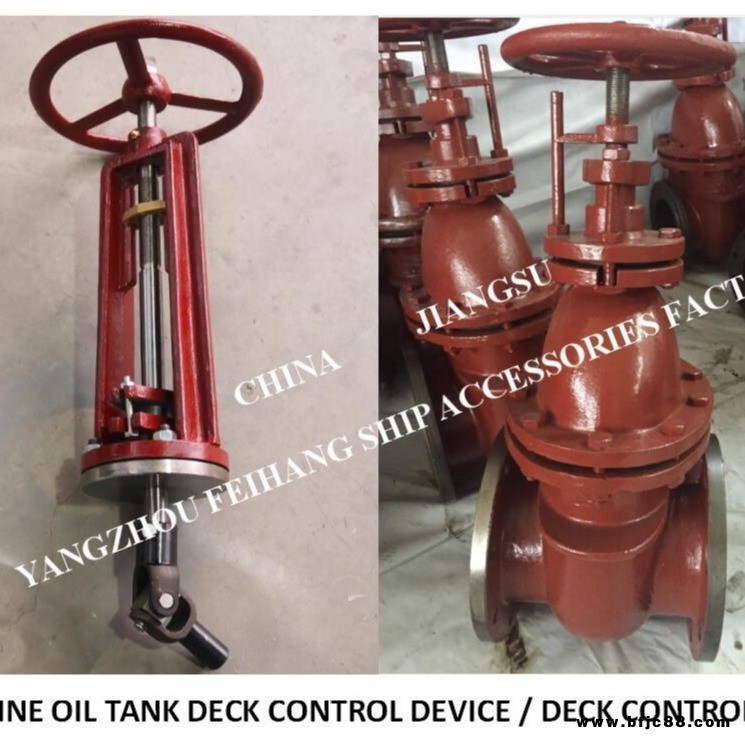

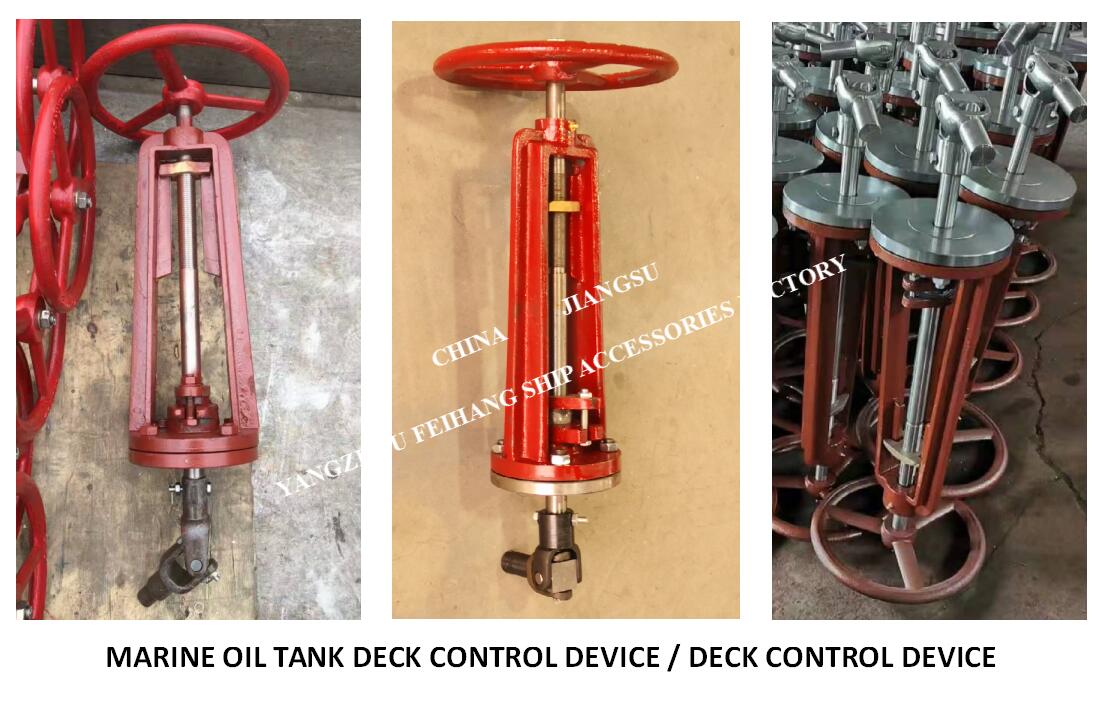

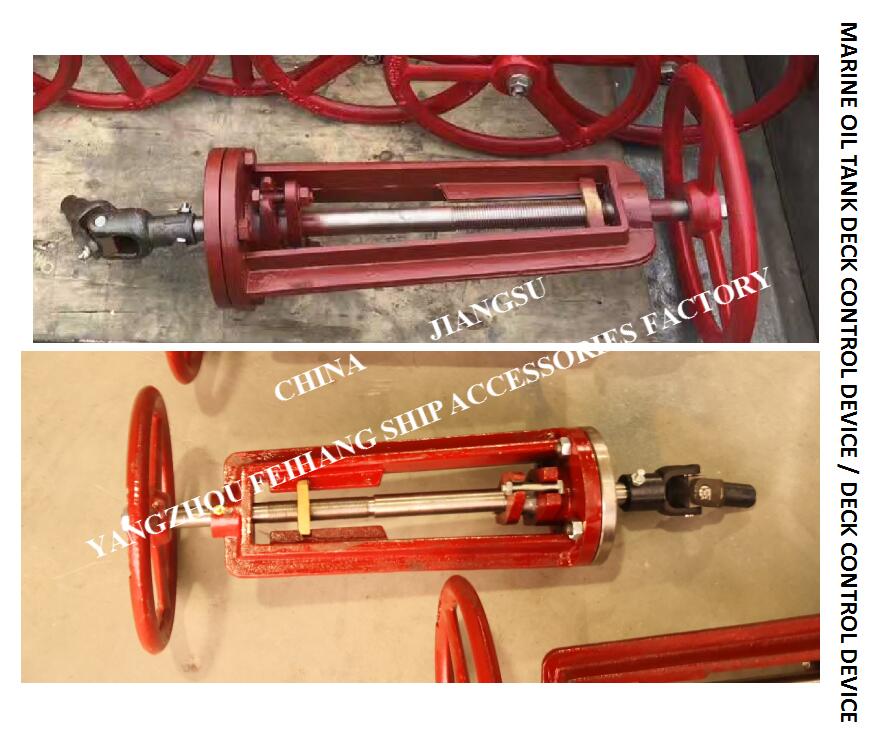

CB693-75船用油艙甲板操縱裝置/甲板操縱裝置
MARINE OIL TANK DECK ConTROL DEVICE / DECK ConTROL DEVICE
此款油艙甲板操縱裝置/甲板操縱裝置適用于：DN150-DN350的油輪法蘭鑄鋼閘閥。
1.CB693-75船用油艙甲板操縱裝置帶萬向接頭/甲板操縱裝置
通常標記為:
①方頭邊長為So=24mm的甲板器，標記為：
甲板操縱器配萬向接頭/甲板操縱頭配萬向接頭 FH2401 CB693-75
①方頭邊長為So=27mm的甲板器，標記為：
甲板操縱器配萬向接頭/甲板操縱頭配萬向接頭 FH2701 CB693-75
①方頭邊長為So=32mm的甲板器，標記為：
甲板操縱器配萬向接頭/甲板操縱頭配萬向接頭 FH3201 CB693-75
2.CB693-75油艙甲板操縱裝置/甲板操縱頭 技術協議
一，甲板操縱裝置/甲板操縱頭 基本材料及零件按照下圖
二，注：支架，手輪允許以鑄鋼ZG25代用,操縱器的襯套，填料座以及中間支架的襯套允許以尼龍MC代用。
三，支架與手輪表面不得有毛刺。
四，甲板操作器行程指示，應在現場安裝后按照實際情況調整好指示針位置標記，并涂以深色漆
五，甲板操縱裝置由制造廠檢查部門驗收，并出具合格證書
六，甲板操縱裝置應具有以下標志，用5號字打在座架上，制造廠標記，產品型號跟生產年月等。
