| 品牌 : | Tellem | 型號 : | H44X-16 |
| 材質 : | 鑄鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 種類 : | DDCV雙瓣式 |
| 結構形式 : | 旋啟式 | 公稱通徑 : | DN50-DN1200mm |
| 適用介質 : | 水 | 形態 : | 旋塞式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 水力控制 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 二通式 |

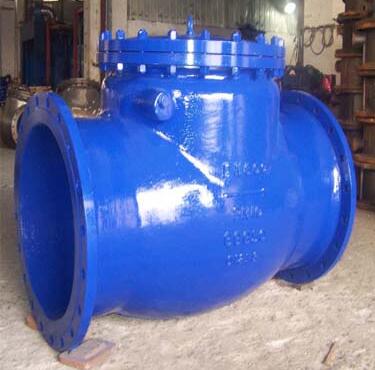

臥式止回閥H44X-16
產品簡介：
臥式止回閥又稱逆止閥、單向閥，型號是：H44X/HH44X/HC44X。其作用防止管道中介質倒流，啟閉件靠介質流動的力量自行開啟和關閉，以防止介質倒流的閥門叫止回閥，止回閥屬于自動類閥門，主要用于介質單向流動的管道上，自允許介質一個方向流動，以防止發生事故。
用途
臥式止回閥公稱通徑：DN50DN1200,NPS248,公稱壓力：PN1.042.0MPa，Clss:1502500,工作溫度：-196540的各種管道上。用于防止介質倒流，通過選用不同的材質，可適用于水、蒸汽、油品、 、 、強氧化性介質等多種介質。
標準與規范
1、 設計與制造：API594、API16D、JB/T8937
2、 結構長度：API594、API6D、NID3202、JB/T8937
3、 壓力、溫度等級標準：ANSI B16.34、 DIN2401、GB-T9124、 HG20604 、HG20625、SH3406、JB/T74
4、 實驗與檢驗標準：API1598、JB/T9092
5、 配管法蘭：JB/T74-90、GB/T9112、HG2059220635、SH3406、ANSI B16,5、DIN2543-2548 、GB/T3402、API605、ASMEB16.47
作用原理：
1、作用原理：通過氣缸快速啟閉，協助閥瓣快速關閉可以達到密封面。
2、結構說明。
A、旋啟式單閥瓣。
B、驅動方式:水力控制。
C、連接方式：法蘭連接、對焊連接、承插焊。
D、閥門的開啟和關閉由氣缸裝置來控制，加快閥門的開啟和關閉速度。
安裝注意事項：
1、在閥板操作半徑范圍內，避免加入管接頭和阻塞物。
2、不要在對夾式止回閥的前面或者后面安裝一個變徑管。
3、在對夾式止回閥和蝶閥之間使用一個伸縮管，千萬不要將其與其它閥門直接相連。
4、在彎頭附近安裝對夾式止回閥時，要注意留有足夠大的空間放置管道時應注意使對夾式止回閥的通過方向與流體流向一致安裝在垂直放置的管路中。對于水平放置的管路，垂直放置對夾式止回閥。
