| 標準 : | 國標 | 類型(通道位置) : | 直通式 |
| 材質 : | 不銹鋼 | 驅動方式 : | 電磁 |
| 加工定制 : | 是 | 適用介質 : | 蒸汽,氮氣,各種高腐蝕化學介質,水,液化氣,空氣,氧氣, ,弱酸堿介質, ,油品 |
| 連接形式 : | 法蘭 | 公稱通徑 : | 20（mm） |
| 品牌 : | 捷閥 | 壓力環境 : | 高壓 |
| 零部件及配件 : | 閥體 | 形態 : | 柱塞式 |
| 型號 : | HY | 流動方向 : | 單向 |
| 工作溫度 : | 高溫 | 密封形式 : | 軟密封型 |
?

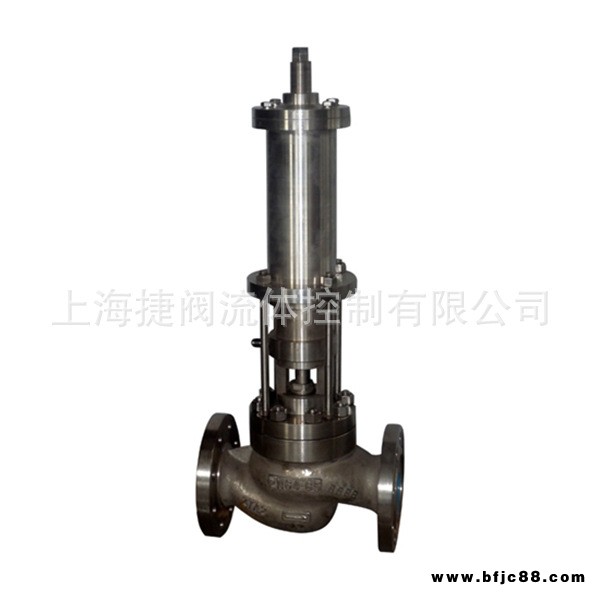

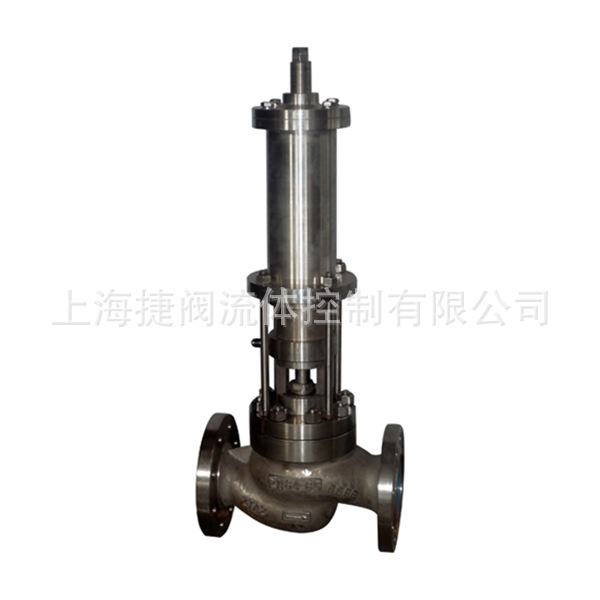

HY-高溫 專用自力式調節閥依靠流經閥內介質自身的壓力、溫度作為能源驅動閥門自動工作，不需要外接電源和二次儀表。又稱自力式控制閥。
??? 自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。壓力分段范圍細且互相交叉，調節精度高。壓力設定值在運行期間可連續設定。對閥后壓力調節，閥前壓力與閥后壓力之比可為10：110：8。橡膠膜片式檢測，執行機構測精度高、動作靈敏。采用壓力平衡機構，使調節閥反應靈敏、控制精確。
主要技術參數
公稱通徑：DN15250mm
公稱壓力：PN1.6、2.5、4.0、6.4MPa
法蘭標準：ANSI、JIS、DIN、GB、JB (特殊可按用戶提供)
連接形式：法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式：標準型-17+450壓蓋型式：螺栓壓緊式
密封填料：V型聚四氟乙烯填料、含浸聚四氟乙烯 填料、 紡織填料、石墨填料
閥芯形式：單座、套筒型閥芯
流量特性：線性
有效面積：3280 250 630
壓力設定范圍（MPa）：0.81.6 0.10.6 0.0150.15 0.0050.035 0.31.2 0.050.3 0.010.07
保證壓力閥正常工作的 小壓差Pmin（MPa） ：0.050.040.010.005
允許上下膜室之間 壓差（MPa）：2.0 1.25 0.4 0.15
材料 膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維
控制管線、接頭 銅管或鋼管10×1； 卡套式接頭：R1/4"
注：該有效面積所對應的壓力設定范圍不適用于DN150-250。
安裝重點
1.閥在氣體或低粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為直立安裝在水平管上，當位置空間不允許時才倒裝或斜裝。
2.為便于現場維修及操作，調壓閥四周應留有適當空間。
3.當介質為潔凈氣體或液體時，閥前過濾器可不安裝。
4.調壓閥通徑過大(DN100時)，應有固定支架當確認介質很潔凈時，件3可不安裝。
5.位置實在不允許時，旁通閥(手動)可以省略(我們不推薦)。
6.閥組后根據需要用戶可選配止回閥、安全閥等。
7.閥在蒸汽或高粘度液體介質中使用時，通常ZZY型自力式壓力調節閥為倒立安裝在水平管上，冷凝器(蒸汽用自力式)應高于調壓閥的執行機構而低于閥前后接管。使用前冷凝器應灌滿冷水，以后約3個月灌水一次。
