| 適用介質 : | 蒸汽,氮氣,各種高腐蝕化學介質,水,液化氣,空氣,氧氣, ,弱酸堿介質, ,油品 | 工作溫度 : | 高溫 |
| 零部件及配件 : | 閥體 | 流動方向 : | 單向 |
| 型號 : | V6000 | 品牌 : | 捷閥 |
| 形態 : | 柱塞式 | 材質 : | 不銹鋼 |
| 類型(通道位置) : | 直通式 | 公稱通徑 : | 20（mm） |
| 密封形式 : | 軟密封型 | 加工定制 : | 是 |
| 連接形式 : | 法蘭 | 驅動方式 : | 電磁 |
| 標準 : | 國標 | 壓力環境 : | 高壓 |
?
?

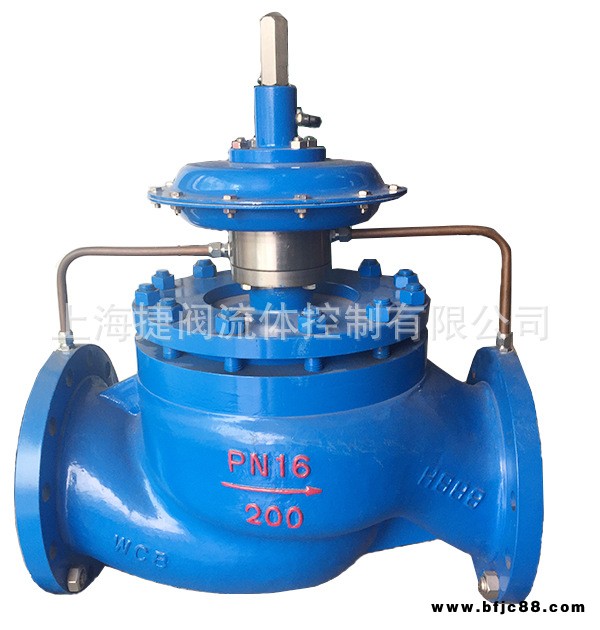

? 自力式微壓氮封調節閥是一種無需外來能源，依靠被測介質自身壓力或流量的變化，按預先設定值，進行自動調節的控制裝置，是一種節能型儀表。它集監測、控制、執行諸多功能于一身，自成一個獨立的儀表控制系統。
? ? ? 自力式微壓氮封調節閥由于產品結構簡單體積小，使用安裝方便，維護工作量少等優點，特別適用于罐區儲存氮封控制的場合。據外國報道系統采用該產品，氣體使用效率比以前提高30％-40％，節能效果顯著。
? ? ? 自力式微壓氮封調節閥采用先導式指揮器技術，較采用雙膜頭結構型式的閥密封少、結構更加簡單易懂、動作更加靈敏（V6000閥桿與閥體間與密封墊）、保證設計值準確、調節精度更高。
? ? ? V6000型自力式微壓氮封調節閥采用了可調節的限流元件，可根據設計參數與實際工況的差，進行流通能力的調節。彌補由于實際工況需要減小閥門的流通能力，無需更換小口徑閥門，節約經費。
? ? ? 輕閥座可以使氮封閥達到設定值后閥門全關閉，減少閥門泄漏對氮封的影響，達到節約氮氣的作用。
大口徑氮封閥V6000主要技術參數：
| 公稱直徑（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 額定流量系數（KV） | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 |
| 閥門結構長度（L） | 180 | 190 | 225 | 225 | 255 | 280 | 300 | 355 |
| 閥門結構高度（H） | 340 | 350 | 385 | 390 | 400 | 465 | 475 | 485 |
?
?
?
| 法蘭連接D | 按JB/T79.1 ? ? GB/T9113.1 ? ? HG20592 ? ? ASMEB16.5等尺寸鏈接 |
| 流量特性 | 快開 |
| 閥后控制范圍（KPa） | 0.1-0.36 ? ? 0.32-1.00 ? ? 0.9-2.5 ? ? 2.1-4.5 ? ? 3.9-7.2 |
| 閥前壓力范圍（MPa） | 0.2-1.4 |
?
?
| 有效面積（c??O） | 450 | 膜頭外徑Do（mm） | Φ310 |
| 閥體/閥芯 | WCB/A276 304 | 閥體/閥芯 | CF8/A276 304 |
| 工作溫度 | -40-120 | -12-150 | -50-150 |
| 膜片材質 | 橡膠 | 氟橡膠 | 乙 橡膠 |
接頭、毛細管：R1/4
?
鋼管或鋼管Φ8×1
工作原理
? ? ?系統未運行時閥門關閉，系統運行時，閥前壓力通過脈沖管進入指揮器，指揮器在氣室1的激勵時壓力排除，主閥芯在閥前壓力作用下打開；當閥后壓力上升到設定壓力時、壓力通過反饋管傳到氣室1，氣室1工作指揮器處于去激勵工況、此時脈沖管吧閥前壓力傳遞到氣室2破壞當前平衡使閥芯運動至主閥切斷，使閥后或罐內壓力保持設定值。設定壓力可通過調節桿調整。
? ? ? 為適應小流量（Kv0.08）的需要，執行機構通過改造，還可以作為一種直接彈簧式調節器來使用。
?
訂貨須知：訂貨時請填寫規格書或注明一下內容：
1.產品型號
2.公稱壓力
3.公稱通徑、額定流量系數Kv
4.信號壓力、彈簧范圍
5.流量特性
6.閥的開關方式
7.介質工作溫度范圍
8.閥體、閥芯材料
9.是否帶附件，說明附件型號
10.是否有其他特殊要求
