| 形態 : | 隔膜式 | 驅動方式 : | 電子 |
| 適用介質 : | 蒸汽,氮氣,水,液化氣,空氣,氧氣, ,弱酸堿介質, ,油品 | 品牌 : | 捷閥 |
| 型號 : | ZAZX/ZRSF | 加工定制 : | 是 |
| 零部件及配件 : | 執行器 | 材質 : | 碳鋼 |
| 密封形式 : | 硬密封型 | 流動方向 : | 單向 |
| 公稱通徑 : | 20-300（mm） | 標準 : | 國標 |
| 工作溫度 : | 高溫 | 類型(通道位置) : | 三通式 |
| 連接形式 : | 法蘭 | 壓力環境 : | 常壓 |

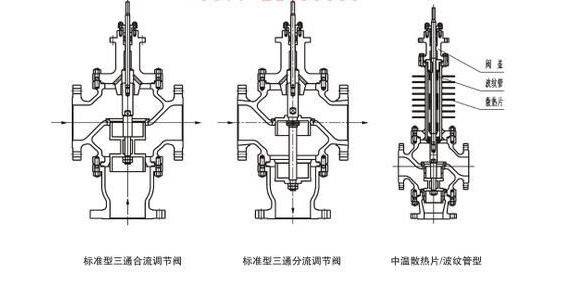

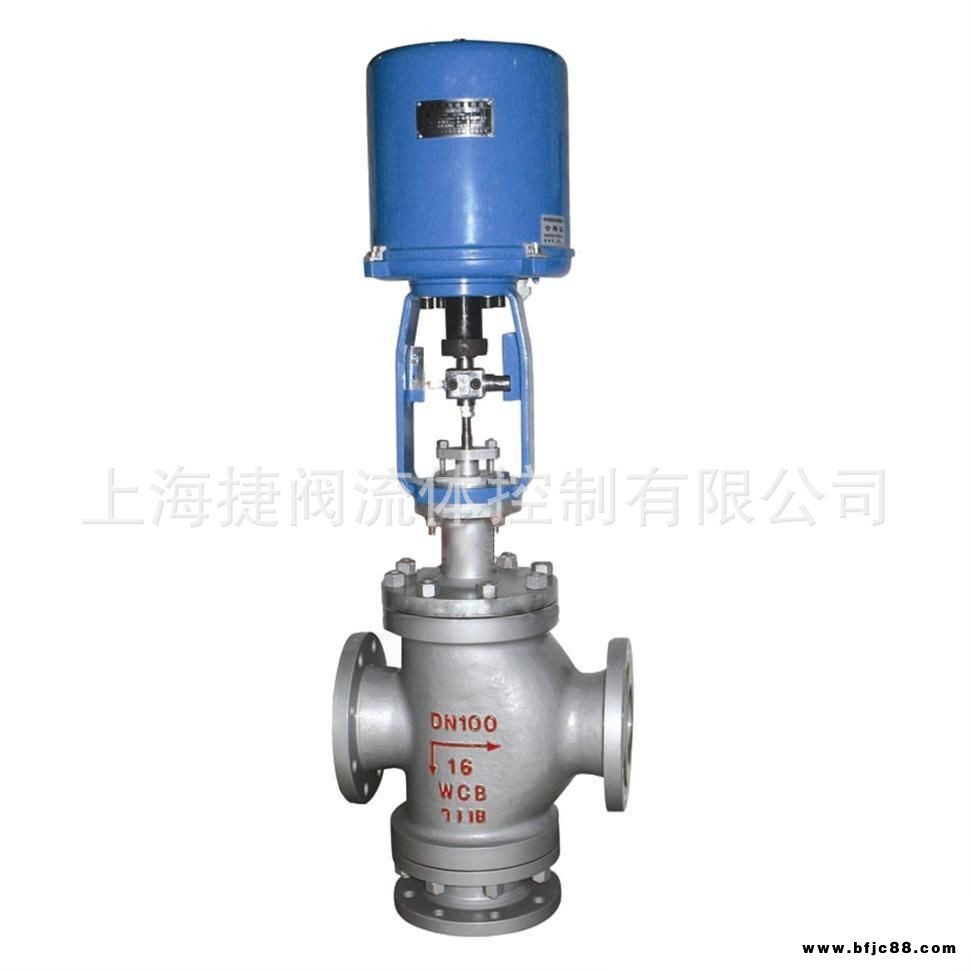

ZRSF（H）型電子式電動三通調節閥是由3810L系列電子式電動執行機構和三通閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，電子式控制單元被設計成匣子形式，并用樹脂澆鑄，驅動量反饋檢測采用高性能導電塑料電位器，是具有1/250分辨能力的高可靠性產品，連線極為簡單，只需配DC420mA或DC15V輸入信號及220AC單相電源即可控制運轉，調節閥有合流與分流兩種作用方式，在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。 二、主要技術參數與性能指標
| 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 閥座直徑dn (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 額定流量 系數Kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| 分流 | ? | ? | ? | ? | ? | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| 行程mm | 16 | 25 | 40 | 60 | 100 |
| 允許壓差MPa | 公稱壓力MPa |
| 基本誤差 | ±2.5 |
| 回差 | 2.5 |
| 死區 | 1.0 |
| 始終點偏差 | ±2.5 |
| 額定行程偏差 | 2.5 |
| 允許泄漏量Q | Kv值的0.05 | |
| 可調范圍 | 30:1 |
| 公稱壓力 介質溫度 閥體材料 | 1.6MPa | 常溫－20＋200 鑄鐵HT200 |
| 4.0MPa | 常溫-20＋200 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
| 中溫-40＋450 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
| 6.4MPa | 常溫-20＋200 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
| 中溫-40＋450 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti |
? 三、允許壓差
| 公稱通徑 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
| 閥座直徑（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 執行機構 | 允許壓差ΔP（Mpa） |
| 381LSA-20 | 3.20 | 2.20 | 1.47 | 0.94 | ? | ? | ? | ? | ? | ? | ? | ? |
| 381LSB-50 | ? | ? | ? | ? | 1.38 | 0.94 | 0.61 | ? | ? | ? | ? | ? |
| 381LSC-65 | ? | ? | ? | ? | ? | ? | ? | 0.51 | 0.36 | ? | ? | ? |
| 381LSC-99 | ? | ? | ? | ? | ? | ? | ? | ? | ? | 0.31 | ? | ? |
| 381LSC-160 | ? | ? | ? | ? | ? | ? | ? | ? | ? | ? | 0.32 | 四、ZRSH三通合流調節閥外形尺寸及附圖 |
| 公稱 通徑（DN） | L | D | H1 | H |
| PN（Mpa） | PN（Mpa） | 常溫 | 中溫 |
| 1.6 | 4.0 | 6.4 | 1.6 | 4.0 | 6.4 |
| 25 | 185 | 190 | 200 | 225 | 140 | 150 | 160 | 555 | 707 |
| 32 | 200 | 200 | 210 | 225 | 150 | 160 | 170 | 561 | 709 |
| 40 | 220 | 220 | 235 | 225 | 160 | 170 | 180 | 660 | 812 |
| 50 | 250 | 255 | 265 | 255 | 180 | 190 | 200 | 675 | 827 |
| 65 | 275 | 285 | 295 | 255 | 200 | 210 | 220 | 863 | 1027 |
| 80 | 300 | 310 | 320 | 255 | 210 | 230 | 240 | 868 | 1032 |
| 100 | 350 | 360 | 370 | 255 | 220 | 250 | 260 | 872 | 1036 |
| 125 | 410 | 430 | 440 | 255 | 260 | 300 | 300 | 905 | 1200 |
| 150 | 450 | 465 | 475 | 310 | 280 | 320 | 320 | 920 | 1135 |
| 200 | 550 | 560 | 570 | 310 | 320 | 380 | 380 | 950 | 1165 |
| 250 | 635 | 660 | 670 | 310 | ? | 475 | 475 | 1203 | 1485 |
| 300 | 720 | 740 | 740 | 310 | ? | 585 | 585 | 1265 | 1557 |

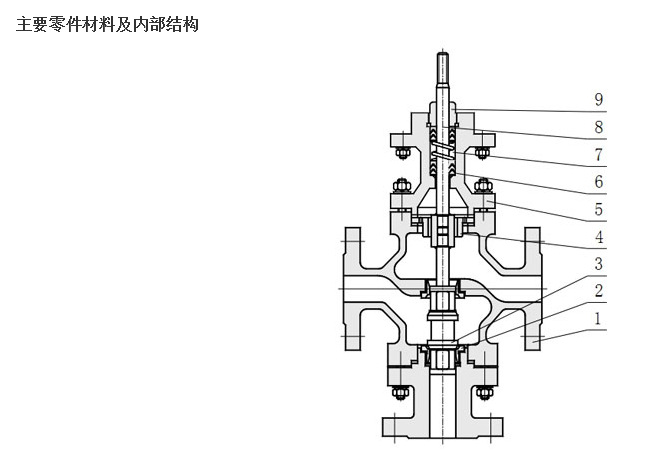

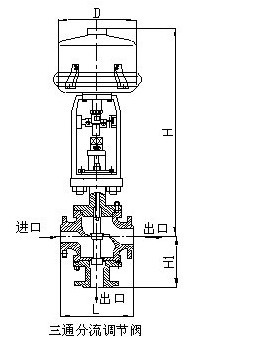

五、ZRSF三通分流調節閥外形尺寸及附圖
| 公稱 通徑（DN） | L | D | H1 | H |
| PN（Pma） | PN（Mpa） |
| 1.6 | 4.0 | 6.4 | 1.6 | 4.0 | 6.4 |
| 80 | 300 | 310 | 320 | 255 | 225 | 250 | 265 | 885 |
| 100 | 350 | 350 | 370 | 255 | 245 | 275 | 285 | 897 |
| 125 | 410 | 425 | 440 | 255 | 285 | 320 | 325 | 931 |
| 150 | 450 | 460 | 475 | 310 | 305 | 340 | 345 | 945 |
| 200 | 550 | 560 | 570 | 310 | 350 | 400 | 410 | 979 |
| 250 | 635 | 660 | 670 | 310 | ? | 540 | 540 | 1268 |
| 300 | 720 | 740 | 770 | 310 | ? | 612 | 612 | 1294 |
六、型號編制說明
| Z | D | S | F | 40 | P | G |
| 自控閥門 | 執行機構類型： | 位移特征： | 閥門結構形式 | 公稱壓力： | 閥體材質： | 溫度類型： |
| ? | D：表示PS系列 | S：表示直行程 | F：表示分流閥 | 16：表示1..6MPa | C：表示碳鋼 | G：表示中溫型 |
| ? | R： 表示3810系列 | ? | H：表示合流閥 | 40：表示4..0MPa | P：表示不銹鋼 | 常溫省略 |
| ? | H：表示DKZ系列 | ? | ? | 64：表示6.4MPa | 鑄鐵省略 | ? |
| ? | C：表示其它執行機構系列 | ? | ? | ? |
時請填寫規格書或注明一下內容：
1.產品型號
2.公稱壓力
3.公稱通徑、額定流量系數Kv
4.信號壓力、彈簧范圍
5.流量特性
6.閥的開關方式
7.介質工作溫度范圍
8.閥體、閥芯材料
9.是否帶附件，說明附件型號
10.是否有其他特殊要求 ?
| 公通徑(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L(mm) | PN1.6MPa | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 635 | 720 |
| PN4.0MPa | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 660 | 740 |
| PN6.4MPa | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 670 | 770 |
| H1(mm) | PN1.6MPa | 140 | 150 | 160 | 180 | 200 | 220 | 220 | 256 | 278 | 322 | 540 | 612 |
| PN4.0MPa | 150 | 160 | 170 | 190 | 220 | 232 | 256 | 295 | 313 | 372 | 540 | 612 |
| PN6.4MPa | 160 | 170 | 180 | 200 | 220 | 242 | 266 | 300 | 318 | 382 | 540 | 612 |
| H(mm) | 普通型 | 435 | 441 | 465 | 480 | 584 | 585 | 575 | 762 | 772 | 792 | 1203 | 1234 |
| 散熱片型 | 565 | 571 | 595 | 610 | 631 | 748 | 738 | 961 | 971 | 989 | 1525 | 1554 |
| ? D(mm) | 285 | 360 | 470 |
| ? 重量(KG) | 72 | 75 | 81 | 88 | 135 | 158 | 190 | 262 | 322 | 450 | 550 | 600 |
注：公稱通徑小于80的分流閥采用同口徑的合流閥代替
