類型(通道位置) :	直通式	外形 :	中型
型號 :	400X	材質 :	鑄鐵
工作溫度 :	常溫	壓力環境 :	常壓
連接形式 :	法蘭	驅動方式 :	水力控制
標準 :	國標	品牌 :	捷閥
零部件及配件 :	閥體	公稱通徑 :	50
形態 :	隔膜式	流動方向 :	單向
適用介質 :	水

400X流量控制閥產品用途 流量控制閥是一種采用高精度先導方式控制流量的多功能控制閥門。適用于配水管需控制流量和壓力的管路中，保持預定流量不變，將過大流量限制在一個預定值，并將上游高壓適當減低，即使主閥上游的壓力發生變化，也不會影響主閥下游的流量。 400X流量控制閥產品特點 　　1、本產品一改常規節流閥使用孔板或純機械的減小流域面積的原理，利用相關導閥， 限度地減小能量在節流過程中的損失。 　　2、本產品控制靈敏度高，安全可靠，調試簡便，使用壽命長。

?

流量控制閥400x工作原理：

? ? 流量控制閥工作原理特點：本產品一改常規節流閥使用孔板或純機械的減小流域面積的原理，利用相關導閥， 限度地減小能量在節流過程中的損失；本產品控制靈敏度高，安全可靠，調試簡便，使用壽命長。 ? ? 當通過限流孔板的流量減小時，孔板兩側的壓差也減小，導向閥的彈簧作用使用導向閥開啟，流量重新增大，達到設定值。當通過限流孔板的流量增加時，孔板兩側的壓差也增加，導向閥的彈簧受壓，使用導向閥趨于關閉。主閥也隨之推向關閉的位置，流量漸減小而達到設定值。 流量控制閥型號 ? ??1.流量控制閥型號：400X，400X限流止回閥。 ? ??2.規格口徑：供應口徑：DN40-DN600；具體有，DN40、DN50mm、DN65mm、DN80mm、DN100mm、DN125mm、DN150mm、DN200mm、DN250mm、DN300mm、DN350mm、DN400mm、DN450mm、DN500mm、DN600mm。 ? ??3.外觀顏色可定制，通常有為藍色。發貨時木箱包裝，配齊套銅件，方便現場安裝使用。 流量控制閥性能參數 型號 400X-10 400X -16 400X -25 工作壓力（MPa） 1.0 1.6 2.5 適用溫度 080 適用介質 水 材料 閥體、閥蓋 鑄鐵 閥桿 鉻不銹鋼 閥座、閥盤 青銅 膜片 丁晴橡膠

400X流量控制閥調試

? ? ? 1.通常產品出廠時壓力為P1=0.6MPa、P2=0.3MPa，針閥處于2圈開度狀態。

? ? ??2.該閥可不做靜態調試（靜態時閥后壓力比動態時高0.05MPa）。

動態調試

? ? ??1.針閥開啟兩圈。

? ? ??2.擰開防松螺母，開啟可調減壓閥可調螺栓逆時針?biāo)砷_(kāi)，球閥全開。

? ? ??3.開啟閥后彈性座封閘閥，開啟閥前彈性座封閘閥。

? ? ??4.若初始運行過程中出現"獵振"現象（既閥瓣上下竄動過頻），應順進針?lè)较蜉p微關閉針閥開度，降低截流口關閉速度，消除"獵振"現象。調節至運行平穩。

? ? ??5.順時針調整可調減壓閥調節螺栓至閥后壓力為要求值。（若調節至閥后壓力大于要求值，則必須重新松開可調螺母一定圈數再重調）。

? ? ??6.擰緊放松螺母。

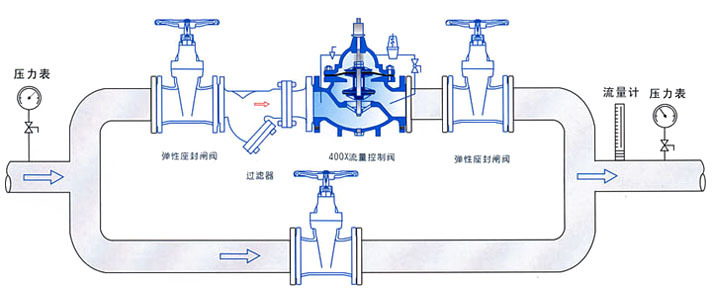

400X流量控制閥安裝

? ? ??安裝請參照200X先導式減壓閥安裝要求，

? ? ? 1.400X流量控制閥應采用一備一用安裝方式，避免水力閥故障后系統不能正常運行；

? ? ? 2.400X流量控制閥的進水端應加裝Y型過濾器，防止因雜質顆粒的堵塞而引起水力閥失靈；

? ? ? 3.400X流量控制閥一般應水平安裝，安裝時介質的流向必須與水力閥上箭頭方向一致；

? ? ? 4.安裝時，應在其前后兩端加裝關斷閥，方便后續水力控制閥的維護；

? ? ? 5.管段不應有氣堵、氣阻現象，在管網 高位置等存氣段應加裝排氣閥；

? ? ? 6.400X流量控制閥閥門上標明的流水方向與管道流水方向一致；

? ? ? 7.核對壓力等級，閥門上標明的壓力等級與管道壓力等是否相稱。

主要外形連接尺寸

?

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φ d
	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	292	136	342	247	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	292	136	342	247	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	292	136	342	247	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	330	155	395	278	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	240	330	155	395	278	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	250	350	165	405	298	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	285	365	175	430	313	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	410	195	510	350	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	455	220	560	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	475	230	585	420	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	530	255	675	450	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	623	300	730	470	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	700	340	760	490	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	840	415	840	526	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	880	430	910	570	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	930	460	1030	610	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	980	490	1135	665	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	1060	530	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	1130	560	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	1250	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48 ?

選用要點

（ 1 ）工程式中應用的水力控制閥是經過制造廠檢驗合格，各種標識齊全，技術資料符合要求的產品。 （ 2 ）根據功能要求，選擇閥門種類，再根據管道輸送介質、溫度、建筑標準和業主 要要求 等，確定閥門的閥體和密封部位的材質。常用的閥 體材料有鑄鐵 、銅鐵、銅、塑料等。常用的密封面和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥 體材料應與管道材料相匹配。 （ 3 ）閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別，管道輸送的介質，其工作壓力應小于閥門的公稱壓力值。 （ 4 ）工程中水力控制閥的設置應當有足夠的空間，以便管理、操作、安裝和維修，并應符合管路對閥門的要求。 （ 5 ）管路采用法蘭連接時，應采用法蘭連接的水力控制閥；管路采用溝槽式連接時，應采用溝槽式連接的水力控制閥。 （ 6 ）水利控制閥應設置在介質單向流動的管路上。 （ 7 ）水利控制閥主閥體上的箭頭方向必須與管路系統流向一致。 （ 8 ）接水力控制閥管段不 應有氣堵 、氣阻現象。在管網 高位置 等存氣段 應設置自動排氣閥。 （ 9 ）閥門水平安裝時，閥蓋、閥桿應朝上。垂直安裝時，閥蓋、閥桿應朝外。 （ 10 ）閥門安裝前應做強度和嚴密性試驗。 （ 11 ）閥門的強度和嚴密性試驗應符合以下規定。 A、閥門的強度試驗壓力為公稱壓力的1.5倍； B、閥門的嚴密性試驗壓力為公稱壓力的1.5倍； C、試驗壓力在試驗持續時間內應保持不變，且殼體填料及閥瓣密封面無滲漏； D、閥門試驗持續時間按上表。

?
