| 標準 : | 國標 | 類型(通道位置) : | 直通式 |
| 結構形式 : | 升降式 | 材質 : | 球墨鑄鐵 |
| 驅動方式 : | 水力控制 | 加工定制 : | 是 |
| 適用介質 : | 水 | 連接形式 : | 法蘭 |
| 公稱通徑 : | 50（mm） | 品牌 : | 捷閥 |
| 壓力環境 : | 常壓 | 形態 : | 蝶式 |
| 型號 : | HC42X,DRVZ | 流動方向 : | 單向 |
| 工作溫度 : | 常溫 | 種類 : | NRVG靜音式 |

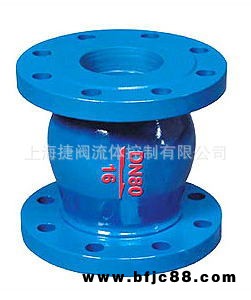

HC42X(DRVZ)靜音式止回閥主要由閥體、閥座、導流體、閥瓣、軸承及彈簧等主要零件組成，內部水流通路采用流線型設計，水頭損失極小，同時于停泵時閥瓣開關行程很短，可達快速關閉，防止巨大水錘及水擊聲，形成靜音效果。主要適用于給排水、消防、曖通、化工、電廠、冶金、石化等系統，可安裝于水泵出水口處，以防止倒流及水錘對泵的損害。
靜音止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。
產品特點1、內部水流通路采用流線型設計
2、水頭損失極小
3、閥瓣開關行程很短，可達快速關閉
設計規范：GB/T 12233
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
HT200WCB
| 材質 | 型號 |
| HC42X-10,HC42X-16,DRVZ-10,DRVZ-16 | |
HC42X-16C,HC42X-25,DRVZ-16C,DRVZ-25 |
| 公稱壓力 | HC42X-1016 | HC42X-16C25 | |
| 工作壓力（MPa） | 1.62.5 | ||
| 適用溫度 | 80 | ||
| 適用介質 | 水 | ||
| 材料 | 閥體、導流體 | HT200 | WCB |
| 閥瓣 | 銅 | 不銹鋼 | |
| 密封面 | 橡膠 | ||
| 彈簧 | 不銹鋼 | ||
| 公稱通徑DN(mm) | L |
| 50 | 120 |
| 65 | 150 |
| 80 | 180 |
| 100 | 229 |
| 125 | 254 |
| 150 | 268 |
| 200 | 292 |
| 250 | 330 |
