300X緩閉止回閥 緩閉消聲止回閥 止回閥一件代發
產品: 瀏覽次數:728300X緩閉止回閥 緩閉消聲止回閥 止回閥一件代發
品牌: 捷閥
單價: 530.00元/個
最小起訂量: 1 個
供貨總量:
發貨期限: 自買家付款之日起 天內發貨
有效期至: 長期有效
最后更新: 2023-04-04 15:46

詳細信息
連接形式 : 法蘭 零部件及配件 : 閥體
型號 : 300X 外形 : 中型
品牌 : 捷閥 工作溫度 : 常溫
適用介質 : 壓力環境 : 常壓
公稱通徑 : 50 類型(通道位置) : 直通式
流動方向 : 單向 材質 : 鑄鐵
形態 : 隔膜式 驅動方式 : 水力控制
標準 : 國標

緩閉止回閥是安裝在高層建筑給水系統以及 其他給水系統的水泵出口處、防止介質倒流、水錘及 水擊現象的智能型閥門。該閥兼具電動閥、逆止閥和水錘消除器三種功能,可有效地提高供水系統的安全可靠 性、并將緩開、速閉、緩閉消除水錘的技術原理一體化,防止開泵水錘和停泵水錘的產生。

結構特點

300X緩閉止回閥由主閥、單向閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,可使主閥得到的開啟或關閉速度。防止水鍾水擊的產生,以達到緩閉消聲的效果。
本產品利用水力自力控制,不需要其它裝置和能源,保養簡便,開啟及緩閉平穩。 本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。 工作原理
當閥門從進口端給水時,水通過微型過濾器、針閥、單向閥進入主閥控制室,再經過球閥排水至下游。因?yàn)獒橀y開度小于球閥開度,即主閥控制室的排水速度大于進水速度,因此控制室壓力降低,作用于主閥盤下端的進口壓力打開主閥向下游供水。
當管道停止供水時,若下游水開始回流,一部分回流水經球閥進入主控制室,由于單向閥作用,回流水不能從主控制室流出,引起主控制室逐漸升壓,緩緩關閉主閥。主要技術參數

?

公稱壓力 (Mpa) 殼體試驗壓力 (MPa) 密封試驗壓力 (MPa) 高進口壓力 (MPa) 出口可調壓力 (MPa) 適用介質 介質溫度 ()
1.0 1.5 1.1 1.0 0.09-0.8 0-80
1.6 2.4 1.76 1.6 0.10-1.2
2.5 3.75 2.75 2.5 0.15-1.6

?

主要零件材料

?

零件名稱 零件材料
閥體 閥蓋 WCB
閥座 閥盤 銅合金
密封圈 ?O型圈 橡膠
閥桿 2Cr13
彈簧 50CrVA
針型閥 銅合金
球閥 銅合金
浮球閥 銅合金
微型過濾器 不銹鋼

?

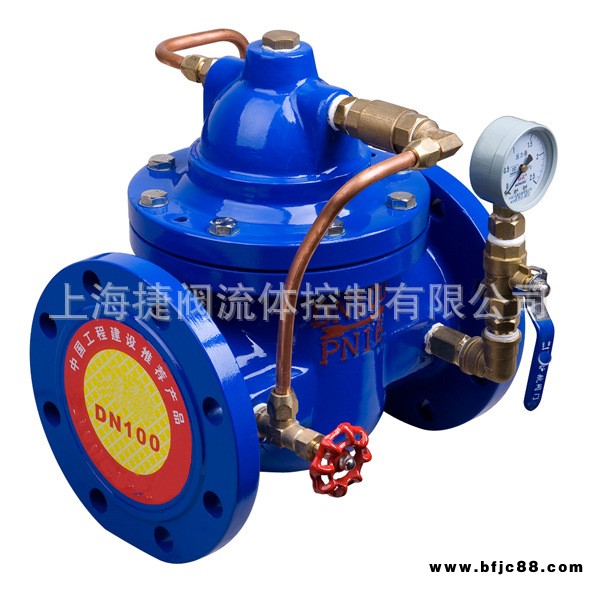

300X緩閉止回閥 緩閉消聲止回閥 止回閥一件代發示例圖1

部件列表

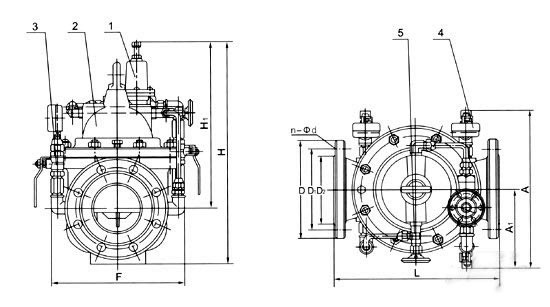

1、導閥 2、主閥3、球閥4、壓力表5、針表主要外形連接尺寸

?

DN L A A1 H H1 F D
mm
D1
mm
D2
mm
n-Φ d
mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
20 180 292 136 342 247 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14
25 180 292 136 342 247 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14
32 180 292 136 342 247 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18
40 240 330 155 395 278 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18
50 240 330 155 395 278 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18
65 250 350 165 405 298 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18
80 285 365 175 430 313 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18
100 360 410 195 510 350 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22
125 400 455 220 560 365 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26
150 455 475 230 585 420 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26
200 585 530 255 675 450 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26
250 650 623 300 730 470 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30
300 800 700 340 760 490 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30
350 860 840 415 840 526 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33
400 960 880 430 910 570 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36
450 1075 930 460 1030 610 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36
500 1075 980 490 1135 665 830 670 715 760 620 650 660 585 585 609 20-26 20-33 20-36
600 1230 1060 530 1270 725 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39
700 1650 1130 560 1460 865 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42
800 1750 1230 610 1640 975 1050 1015 1025 1085 950 950 990 905 905 928 24-33 24-39 24-48

?

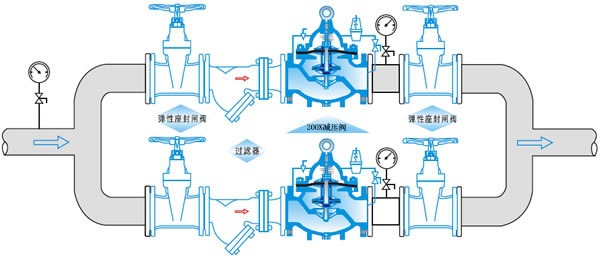

安裝示意圖

300X緩閉止回閥 緩閉消聲止回閥 止回閥一件代發示例圖2

選用要點

( 1 )工程式中應用的水力控制閥是經過制造廠檢驗合格,各種標識齊全,技術資料符合要求的產品。 ( 2 )根據功能要求,選擇閥門種類,再根據管道輸送介質、溫度、建筑標準和業主 要要求 等,確定閥門的閥體和密封部位的材質。常用的閥 體材料有鑄鐵 、銅鐵、銅、塑料等。常用的密封面和襯里材料有銅合金、塑料、鋼、硬質合金、橡膠等。閥 體材料應與管道材料相匹配。 ( 3 )閥門的公稱壓力有0.6、1.0、1.6、2.5和4.0MPa等不同級別,管道輸送的介質,其工作壓力應小于閥門的公稱壓力值。 ( 4 )工程中水力控制閥的設置應當有足夠的空間,以便管理、操作、安裝和維修,并應符合管路對閥門的要求。 ( 5 )管路采用法蘭連接時,應采用法蘭連接的水力控制閥;管路采用溝槽式連接時,應采用溝槽式連接的水力控制閥。 ( 6 )水利控制閥應設置在介質單向流動的管路上。 ( 7 )水利控制閥主閥體上的箭頭方向必須與管路系統流向一致。 ( 8 )接水力控制閥管段不 應有氣堵 、氣阻現象。在管網 高位置 等存氣段 應設置自動排氣閥。 ( 9 )閥門水平安裝時,閥蓋、閥桿應朝上。垂直安裝時,閥蓋、閥桿應朝外。 ( 10 )閥門安裝前應做強度和嚴密性試驗。 ( 11 )閥門的強度和嚴密性試驗應符合以下規定。 A、閥門的強度試驗壓力為公稱壓力的1.5倍; B、閥門的嚴密性試驗壓力為公稱壓力的1.5倍; C、試驗壓力在試驗持續時間內應保持不變,且殼體填料及閥瓣密封面無滲漏; D、閥門試驗持續時間按上表。



?
