| 材質 : | 碳鋼 | 類型(通道位置) : | 直角式 |
| 形態 : | 膨脹式 | 型號 : | DT315 |
| 種類 : | 浮球式 | 流動方向 : | 單向 |
| 公稱通徑 : | DN15（mm） | 零部件及配件 : | 定位器 |
| 適用介質 : | 蒸汽 | 品牌 : | 橋詩閥門 |
| 標準 : | 國標 | 連接形式 : | 法蘭 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 驅動方式 : | 蒸汽 |
我們的絲扣螺紋均為英制管螺紋也就是常說的ZG螺紋。有特殊螺紋請咨詢客服！
英制螺紋對應尺寸請參考如下：
| 1分 | 2分 | 3分 | 4分 | 6分 | 1寸 | 1.2寸 | 1.5寸 | 2寸 |
| DN6 | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| ?1/8 | ?1/4 | ?3/8 | ?1/2 | ?3/4 | 1??? | 1 1/4 | 1 1/2 | 2 ?? |
?
具體對應的螺紋內外徑尺寸請參考百度管螺紋標準尺寸（我們說的都是通徑。不是內徑也不是外徑 ）

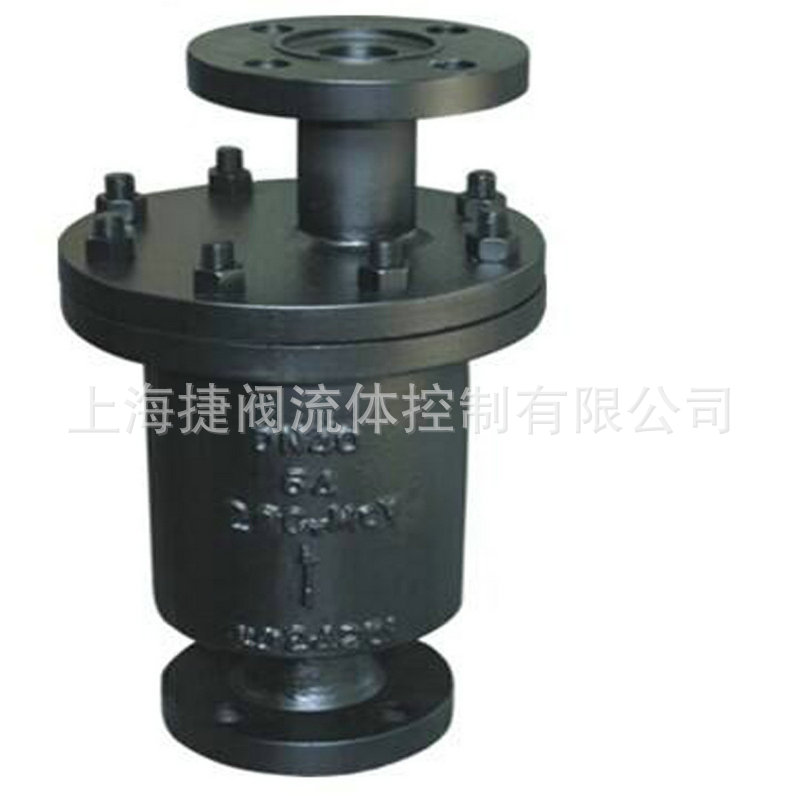

DT 倒置桶型蒸汽閥有特殊的杠桿結構，廣泛用于造紙、紡織 、食品、石油、化工等工業等加熱設備的蒸汽管道。
結構特點：1、結構簡單，不易故障。無插銷或鉸鏈結構，無固定磨損，節能效果佳。耐磨鉻鋼閥座，不銹鋼結構，使用壽命長。2、間歇排放雜質均可沖走，不積污垢，自動排空氣。3、有多種節流孔選擇，在不同壓力下，可達到 高排水流量。4、內部零件全安裝在閥蓋上，維修方便。
主要零件材料和性參數 :
主要零部件材料表Main parts materials | Parts?零部件名稱 | Materals?材料 |
Body/Bonnet?閥體、閥蓋 | CF8、WCB | |
Valve seat/valve core?閥座、閥芯 | Tungsten chromium cobalt alloy鎢鉻鈷合金 | |
Crane bucket?吊桶 | Stainless Steel?不銹鋼 | |
Support/Filters?支架、過濾網 | Stainless Steel?不銹鋼 |
?
技術參數表:
?
Model產品型號 | Nominal Diameter 公稱通徑（DN） | Connection 連接方式 | Pressure Rating 使用壓力 | Max allowable 高允許溫度 | Exterma dimensions(mm) 外型尺寸 | |||
L | H1 | H2 | W | |||||
DT312-LDT313-LDT315-L | 1525 | Flange法蘭Thread螺紋 | ? 0.015.0 | ? 425 | 305 | 170 | ||
1525 | 345 | 210 | ||||||
2550 | 475 | 240 | ||||||
DT415-LDT421 | 2550 | Flange法蘭 | 0.115.0 | 550 | 495 | 245 | ||
1525 | 310 | 115 | 165 | 210 | ||||
DT1811DT1811DT1822 | 1015 | Flange法蘭Thread螺紋 | ? 0.14.0 | ? 425 | 110 | 145 | 73 | |
1525 | 110 | 166 | 73 | |||||
2020 | 120 | 230 | 108 | |||||
DT1010DT1013 | 1520 | Flange法蘭Thread螺紋 | 0.014.0 | 425 | 185 | 73 ? |
?
