| 品牌 : | 深榮 | 型號 : | CV3000 |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | DN200 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 執行器 |
| 形態 : | 角式 | 類型(通道位置) : | 直動式 |
| 標準 : | 國標 | 密封形式 : | 軟密封型 |
| 種類 : | 浮球式 | 結構形式 : | 固定球球閥 |
| 外形 : | 中型 | 主體材料 : | 鑄鐵 |
| 用途 : | 截止 | 作用對象 : | 水 |
| 口徑 : | DN200 | 類型 : | 油罐阻火器 |
| 閥瓣開啟高度 : | 全啟式安全閥 | 閥體構造 : | 封閉式 |
| 原理 : | 真空過濾 | 樣式 : | 針式 |
| 適用對象 : | 空氣 | 濾料類型 : | 活性炭 |
| 過濾器類型 : | 袋式 | 主體材質 : | 不銹鋼 |
| 功能 : | 固定用陶瓷 | 特性 : | 高頻絕緣陶瓷 |
| 微觀結構 : | 單晶 | 測量范圍 : | DN100 |
?
參數

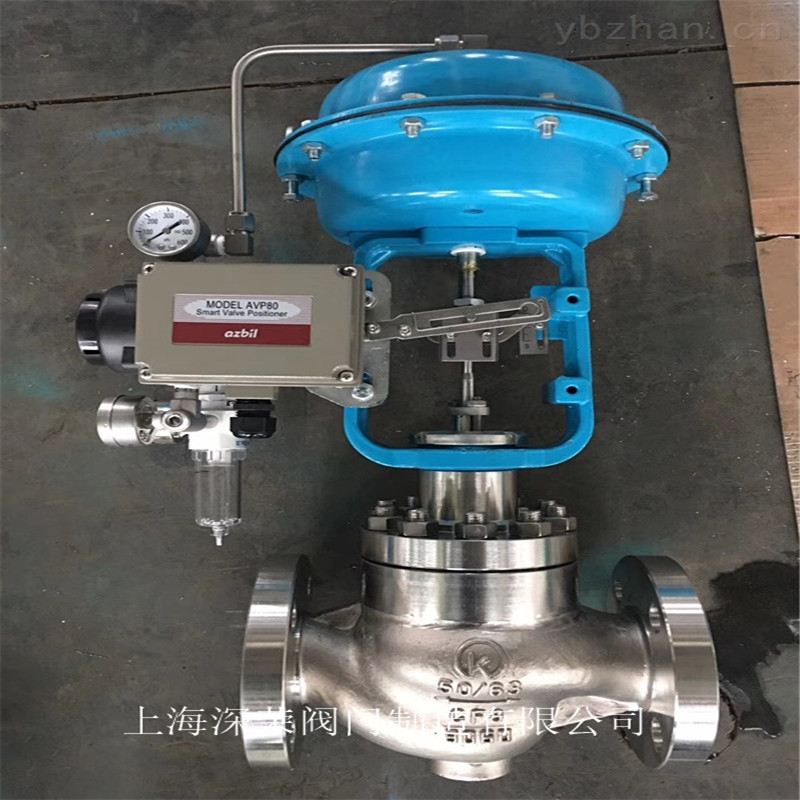

名稱: 氣動調節閥
型號: CV3000
品牌: 深榮
公稱通徑: DN25~DN200mm ;
公稱壓力: PN1.6~PN6.4Mpa;
適用溫度: -20℃~250℃;
閥體材質: 碳鋼、不銹鋼;
適用介質: 水、蒸汽、油品等;
概述
CV3000氣動調節閥是一種高性能的單座調節閥，適用于高壓差產生閃蒸空化的場合，堅固的套筒保護閥體不受閃蒸和空化的破壞。閥體，流體通道呈S流線型，壓降損失小，流量大、可調范圍廣。閥芯導向面積大，抗振性好。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。 本產品符合GB/T4213-92標準。
內部構造圖
特點
1、引進國外設計，具有可靠性高、體積小、重量輕等特點。
2、磁電組件部分動圈結構，可靠、穩定、線性好。
3、除防爆接線盒外，在危險性區域現場可打開殼蓋進行調整及檢修。
4、量程、零點調整鈕手輪式，調整方便、并帶有鎖定裝置。
5、配有與各類型執行機構相配的安裝板及附件，故安裝容易、調整方便。
6、防爆性能：本安型防爆等級iaⅡCT5 隔爆型防爆等級dⅡCT6。
7、結構緊湊，精密可靠本產品零部件精密壓鑄，外形及內部結構制作工藝精致，各機構經優化組合設計，整機結構緊湊， 不銹鋼緊固件和的噴朔工藝處理.生產制造標志yong久性等，具備了良好的防腐性能?！?/p>
作用型式
氣關式（B）－失氣時閥位開(FO)、氣開式（K）－失氣時閥位關（FC）
附件
定位器：HEP定位器（標配）、日本SMC
IP8000定位器、德國西門子定位器、美國FISHER費希爾定位器、韓國YTC定位器 空氣過濾減壓閥：KZ03(標配）、SMC減壓閥AW20、YT200
保位閥、行程開關、閥位傳送器、手輪機構、氣動 等等
執行標準
氣動調節閥:GB/T4213-2008
機電產品:GB/T13384-2008
執行器術語:JB/T8218
壓力負載特性:JB/T11049-2010
流量負載特性:JB/T11049-2010
動作壽命:JB/T11049-2010
法蘭標準:GB/T9119-2010
外形尺寸
外形尺寸圖
上海深榮閥門有限公司訂貨須知：
為了保證您使用的需要，在訂貨時請?jiān)敿?xì)說明：閥門規格型號，零件材質，使用介質，使用溫度，大流量，大流量壓差。管路閥門連接標準，閥門驅動類型。
為了保證用戶的使用方便，我公司可提供法蘭，伸縮節及連接螺栓，并根據用戶需要提供易損配件。
先請您根據現場閥門安裝的法蘭間距實際測量尺寸及安裝條件或?qū)φ找陨铣叽鐖D自行進行工程方案設計。然后按要求認真填寫《訂貨明細表》，作為訂貨原始依據提交我公司。如貴司沒空填寫也可以聯系我們銷售部口頭提供，如需技術支持，請與我公司駐各地辦事處或直接與公司工程部聯系，我們?cè)附哒\(chéng)為您服務
一、·提供產品名稱與型號口徑CV3000氣動調節閥是否帶需要其它配件以便我們的為您正確選型的使用壓力的使用介質的溫度。
二、為了保證用戶的使用方便，我公司可提供CV3000氣動調節閥法蘭，伸縮節及CV3000氣動調節閥連接螺栓，并根據用戶需要提供CV3000氣動調節閥易損配件。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的深嶸閥門公司專家為您設計制造！
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供的服務。
歡迎國內外用戶來函或光臨我廠洽談?dòng)嗀浭乱?，我廠可根據用戶的需要進行新產品的研制，也可來圖來料加工，保證質量，交貨及時，服務周到。
注意事項：現場安裝閥門時先檢查閥門本身密封材料及閥體密封槽上是否有雜物及灰塵并將其清理，另外安裝人員必須檢查管道內是否有因焊接法蘭片時而殘留在管道內的焊渣，還得檢查管道內堆焊時超過閥門開關位置時而碰到的壁是否小于蝶門的大外徑，為避免閥門打開時而刮傷密封材料，請先檢查以上幾個問題！請及時清理雜物、焊渣！
?
