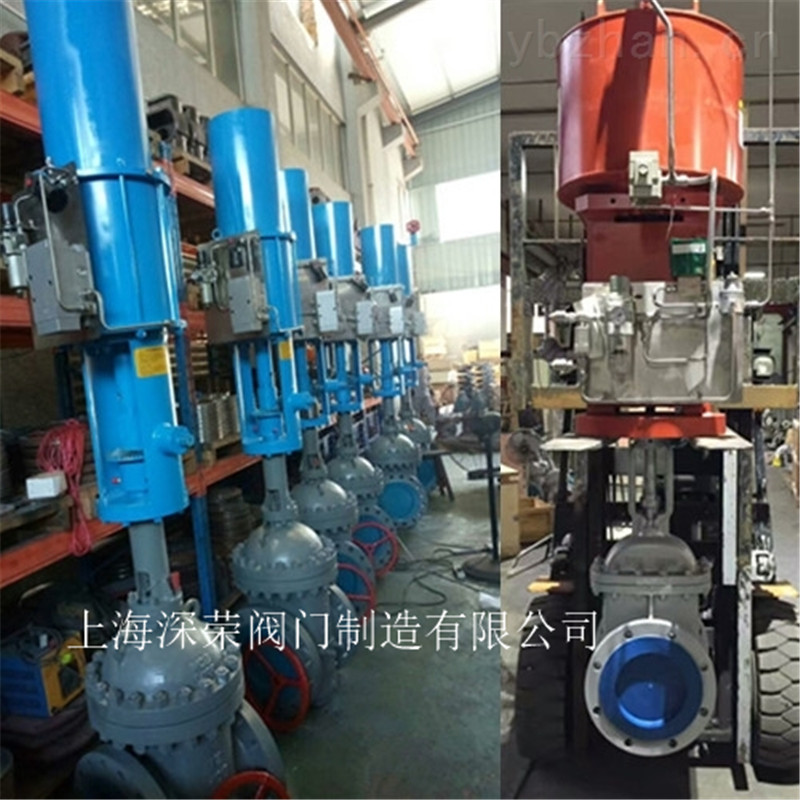

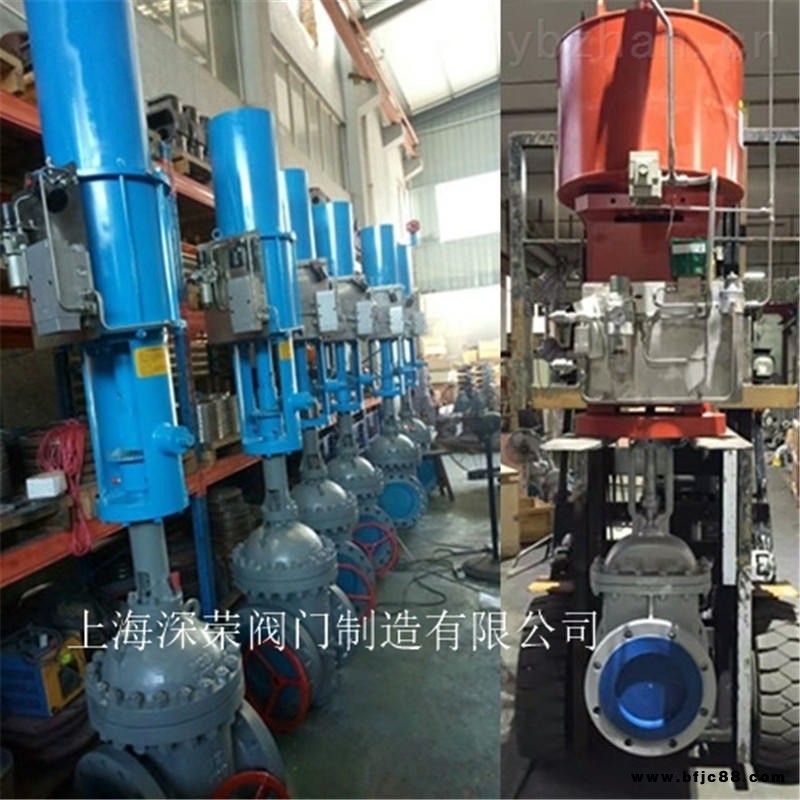

氣動平板閘閥Z643Y-300LB產品說明書資料介紹

氣動平板閘閥Z643Y-300LBClass150～900/PN1.0～16.0MPa，工作溫度-29～121℃石油、輸送管線。帶導流孔的平板閘閥還便于清掃管線。成品油的輸送管線和貯存設備。石油、的開采井口裝置，也就是采油樹用閥
活塞氣缸控制開關（帶手動），（電磁閥、行程開關、氣源處理三聯件）明桿平板單閘板，無導流孔，法蘭連接，氣動平板閘閥安裝位置與管道垂直，并使閥門中腔向上，不許倒裝，閥門工作時，閥瓣處于全開或全關位置，不允許停留在中間位置或當調節閥使用，用于，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。適用介質：燃氣、油品、化工產品。

相比其他氣動閘閥優點

流阻小，不縮口的其流阻與短只管的流阻相仿。帶導流孔的平板閘閥安裝在管路上還可直接用清管器進行清管。由于閘板是在兩閥座面上滑動，因 此平板閘閥液能適用于帶懸浮顆粒的介質、平板閘閥的密封面實際上是自動定位的。閥座密封面不會受到閥體熱變形的損壞。而且即使閥門在冷狀態下關閉，閥桿的 熱伸長也不會使密封面受到過載。同時當閥門關閉時，無導流孔的平板閘閥亦不要求閘板的關閉位置有較高的精度，因此電動平板閥可用行程來控制啟閉位置。

操作使用

氣動-手動轉換裝置操作要領
1、 氣動---手動（無氣源時）
打開平衡閥，關閉氣源
輕松轉動手輪，逐漸使手柄推移手動指牌位置； 轉動手輪逆時針閥門關，順時針閥門為開。
2、 手動----氣動（有氣源時）
打開氣源，關閉平衡閥；
輕松轉動手輪，手柄回復氣動指牌位置，即閥門自動控制。
3、嚴禁敲打或撞擊手柄。

特點

1、閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
2、閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。
3、閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。

執行標準

零部件材質

性能參數:

氣動平板閘閥發生的故障、原因及消除方法

使用注意事項

操作手動裝置時不得使用杠桿或長板手來過大過猛的力。
閥門正立垂直安裝于水平管道上，不允許倒倒安裝。
通過注脂裝置注入密封脂。
通電里，取下控制箱蓋有危險的場所，切勿取下。
三聯件其中過濾器須定期排水、油霧器保持一過油量。
在-10°C以下，要充分注意水蒸氣、冷凝水等的固化或凍結，需設置干燥器以除去水分。

上海深榮閥門有限公司訂貨須知：

為了保證您使用的需要，在訂貨時請詳細說明：閥門規格型號，零件材質，使用介質，使用溫度，大流量，大流量壓差。管路閥門連接標準，閥門驅動類型。

為了保證用戶的使用方便，我公司可提供法蘭，伸縮節及連接螺栓，并根據用戶需要提供易損配件。

先請您根據現場閥門安裝的法蘭間距實際測量尺寸及安裝條件或對照以上尺寸圖自行進行工程方案設計。然后按要求認真填寫《訂貨明細表》，作為訂貨原始依據提交我公司。如貴司沒空填寫也可以聯系我們銷售部口頭提供，如需技術支持，請與我公司駐各地辦事處或直接與公司工程部聯系，我們愿竭誠為您服務

一、·提供產品名稱與型號口徑   Z643Y-300LB氣動平板閘閥是否帶需要其它配件以便我們的為您正確選型的使用壓力的使用介質的溫度。

二、為了保證用戶的使用方便，我公司可提供 Z643Y-300LB氣動平板閘閥 法蘭，伸縮節及   Z643Y-300LB氣動平板閘閥連接螺栓，并根據用戶需要提供 Z643Y-300LB氣動平板閘閥 易損配件。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的深嶸閥門公司專家為您設計制造！

如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供的服務。

歡迎國內外用戶來函或光臨我廠洽談訂貨事宜，我廠可根據用戶的需要進行新產品的研制，也可來圖來料加工，保證質量，交貨及時，服務周到。

注意事項：現場安裝閥門時先檢查閥門本身密封材料及閥體密封槽上是否有雜物及灰塵并將其清理，另外安裝人員必須檢查管道內是否有因焊接法蘭片時而殘留在管道內的焊渣，還得檢查管道內堆焊時超過閥門開關位置時而碰到的壁是否小于蝶門的大外徑，為避免閥門打開時而刮傷密封材料，請先檢查以上幾個問題！請及時清理雜物、焊渣！
