參數

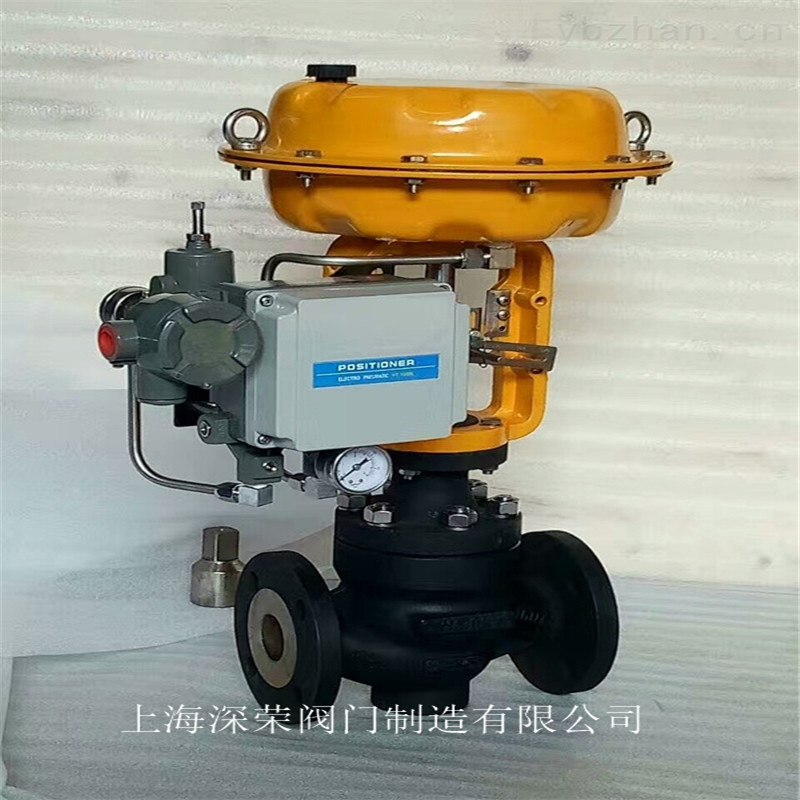

名稱: 氣動調節閥
型號: ZJHP-PN16~25
品牌: 深榮
結構形式：單座籠式
優點：流通能力強、密封效果好
公稱通徑: DN15~DN100mm ;
公稱壓力: PN1.6~PN16Mpa;
適用溫度: -20℃~350℃;
閥體材質: 碳鋼、不銹鋼;
適用介質: 水、其他液體、蒸汽、油品等;
概述
ZJHP-PN16~25氣動調節閥頂導向式結構，配用多彈簧執行器，流體通道呈流線型，結構簡單、流通能力大、可調比高、性能可靠，滿足不同工況的使用要求。整體具有結構緊湊，重量輕，動作靈敏，壓降損失小，流量特性精確，輸出力大，安裝維護方便等特點。可用于各種不同工作條件，適用于 石油化工、化工、生物科技和制藥、食品和飲料行業、造紙和化纖、能源、發電和供熱、冶金行業和市政設施等行業。
特點
①結構簡單緊湊、體形小，壓降損失小、流量大、可調范圍廣。
②密封：為適應不同應用需要,可以選擇多種泄漏等級。
③套筒可保證閥體不受閃蒸和空化及介質沖刷的破壞，性能可靠。
④ 流通能力和特性容易改變：簡單輕松的改變流通能力大小、流量特性。
⑤酸性氣體/腐蝕性流體：多種的閥門和閥芯材質適用于酸性氣體/腐蝕性流體。
⑥維護簡單：頂部裝入的設計及套筒閥座可保證快速檢驗及閥芯更換。
⑦閥體口徑范圍從DN 15-400毫米，多種公稱壓力、材質可供選擇。
| 閥座直徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 額定流量系數Cv | 等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1400 | |
| 直線 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1500 | ||
| 公稱通徑 | 行程 | 可選流量系數Cv（★標準型 ●推薦 ○定制） | ||||||||||||
| DN25 | 16 mm | ★ | ||||||||||||
| DN32 | 25 mm | ○ | ★ | |||||||||||
| DN40 | ○ | ● | ★ | |||||||||||
| DN50 | ○ | ● | ● | ★ | ||||||||||
| DN65 | 40mm | ○ | ○ | ○ | ★ | |||||||||
| DN80 | ○ | ○ | ○ | ● | ★ | |||||||||
| DN100 | ○ | ○ | ○ | ● | ● | ★ | ||||||||
| DN125 | 60mm | ○ | ○ | ○ | ★ | |||||||||
| DN150 | ○ | ○ | ● | ★ | ||||||||||
| DN200 | ○ | ○ | ● | ● | ★ | |||||||||
| DN250 | 100mm | ○ | ● | ● | ★ | |||||||||
| DN300 | ○ | ● | ● | ★ | ||||||||||
| 氣動執行機構 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | ||||||||||
| 膜片有效面積Ae (cm2) | 350 | 560 | 900 | 1600 | ||||||||||
| 作用方式 | 彈簧范圍 | 金屬密封允許壓差（MPa） | ||||||||||||
| 氣開 | 20-100KPa | 3 | 2.25 | 2.25 | 1.95 | 2.36 | 2.04 | 1.67 | 1.41 | 1.41 | 1.14 | 0.65 | 0.55 | |
| 40-200 KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 1.55 | 1.4 | ||
| 80-240 KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 4.08 | 4.08 | ||
| 氣關 | 20-100KPa | 1.5 | 1.13 | 1.13 | 0.98 | 1.18 | 1.02 | 0.84 | 0.71 | 0.71 | 0.57 | 0.65 | 0.55 | |
零部件材料
| 零件名稱 | 材料 | 溫度范圍 |
| 閥體上閥蓋 | HT200 | -20～200℃ |
| ZG230-450 | -40～450℃ | |
| ZG1Cr18Ni9Ti | -250～550℃ | |
| ZG0Cr18Ni12Mo2Ti | -40～600℃ | |
| 閥芯、閥座 | 1Cr18Ni9 | -250～550℃ |
| 0Cr18Ni12Mo2Ti | -250～550℃ | |
| 填 料 | 聚四氟乙烯 | -40～200℃ |
| 膜 片 | 丁晴橡膠夾增強滌淪織物 | |
| 壓縮彈簧 | 60Si2Mn | |
| 膜 蓋 | A3 |
技術參數
| 流量特性 | 直線、等百分比、快開 | ||
| 可調范圍 | 50:01:00 | ||
| 額定CV值 | 等百分比CV10~1400 ，直線CV11~1500 | ||
| 允許泄漏量 | 硬密封平衡式:II級（0.5% 閥額定容量）軟密封平衡式：V級 | ||
| 性能指標 | 氣動 | 電動 | |
| 基本誤差% | ±1.5 | ±1.0 | |
| 回差% | ≤1.5 | ≤1.0 | |
| 死區% | ≤0.6 | ≤1.0 | |
| 始終點偏差% | ±2.5 | ±2.5 | |
| 額定行程偏差% | ≤2.5 | ≤2.5 | |
結構尺寸:
| DN | L | H | H1 | 質量 | φA | |||||||
| PN16 | PN40 | PN64 | 普通 | 高溫 | PN6 | PN16 | PN40 | PN64 | PN6 | PN40 | ||
| PN16 | PN64 | |||||||||||
| 25 | 185 | 197 | 210 | 410 | 560 | 50 | 57 | 70 | 20 | 24 | 285 | |
| 40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 85 | 26 | 35 | ||
| 50 | 254 | 267 | 286 | 457 | 627 | 70 | 82 | 90 | 30 | 40 | ||
| 65 | 276 | 292 | 311 | 610 | 790 | 80 | 92 | 100 | 47 | 66 | 360 | |
| 80 | 298 | 317 | 337 | 622 | 807 | 95 | 100 | 107 | 55 | 78 | ||
| 100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117 | 125 | 65 | 99 | |
| 150 | 451 | 473 | 508 | 870 | 1130 | 132 | 142 | 150 | 172 | 130 | 160 | 470 |
| 200 | 600 | 650 | 890 | 1150 | 160 | 170 | 187 | 207 | 175 | 250 | ||
| 250 | 730 | 775 | 1203 | 1523 | 187 | 202 | 225 | 235 | 350 | 470 | 580 | |
| 300 | 850 | 900 | 1234 | 1554 | 220 | 230 | 257 | 265 | 500 | 660 | ||
外形尺寸圖
故障分析與排除
| 故障分析 | 原因分析 | 排除故障 | |
| 閥不動作 | 定位器有氣源但沒輸出 | 定位器中放大器的恒節流孔堵塞 | 按一下清洗件旋鈕進行清洗 |
| 壓縮空氣中有水份，聚積于放大器球閥處 | 用手推動滑閥動作數次，并應增加凈化空氣措施 | ||
| 有信號但仍無動作 | 閥芯與閥座卡死 | 拆卸重裝 | |
| 閥桿變形或折斷 | 更換閥桿 | ||
| 閥芯脫落(銷子斷了)，閥塞脫落 | 更換銷子 | ||
| 執行機構故障 | 檢查各接管連接是否正確，氣源壓力是否達標 | ||
| 閥的動作不穩定 | 氣源、信號壓力一定，但調節閥動作仍不穩定 | 定位器有毛病 | 重裝定位器 |
| 輸出管線漏氣 | 緊固管線接頭 | ||
| 執行機構開度太小，流體壓力變化造成推力不足 | 加大氣源壓力 | ||
| 閥門摩擦力大 | 調整閥座壓入間隙 | ||
| 閥震蕩，有鳴聲 | 調節閥接近全閉位置時的震動 | 調節閥選大了，常在小開度時使用 | 重新選取 |
| 介質流動方向與閥門關閉方向相同 | 重新安裝 | ||
| 調節閥任何開度都震動 | 支撐不穩 | 加固支撐 | |
| 附近有震動源 | 采取減振、除振措施 | ||
| 各連接處有磨損間隙 | 調整消除磨損間隙 | ||
| 閥的動作遲鈍 | 閥桿往復行程動作遲鈍 | 閥體內有泥漿或粘性大的介質，有堵塞或結焦現象 | 閥體內腔 |
| 密封填料硬化變質 | 更換填料 | ||
| 閥桿單方向動作遲鈍 | 氣室中的膜片破損 | 更換膜片 | |
| 氣室有漏氣現象 | 緊固各連接處螺栓 | ||
| 閥的泄漏量太大 | 閥全閉時的泄漏量太大 | 套筒下面的密封墊損壞 | 換件 |
| 閥達不到全閉位置 | 介質壓差太大，執行機構輸出力不夠 | 加大氣源壓力 | |
| 閥體內有異物 | 清除異物 | ||
| 填料及連接處滲漏 | 密封填料滲漏 | 填料壓蓋沒壓緊 | 緊固連接螺栓 |
| 密封填料老化變質 | 更換填料 | ||
| 閥桿損壞 | 更換閥桿 | ||
| 閥體與上閥蓋連接處滲漏 | 緊固螺栓 | 重新緊固連接螺栓 | |
| 密封墊損壞 | 更換密封墊 | ||
保養與維修：
保養
①要經常檢查管道有沒有鐵銹、焊渣、臟物、塵士。
②要經常檢查支承，自重較大及有震動場合的支承架。
③氣源不能有故障。
④閥體與上閥蓋連接處密封墊使用久了，要及時更換，更換時只需卸下上閥蓋就可安放新的密封墊
⑤填料函如有滲漏要及時更換密封填料，更換時將閥桿脫開，壓板和填料壓蓋取下，即可裝入新的填料
⑥定期檢修
⑦長期停放時，應裝上連接法蘭的保護罩，所以接口都要用塑料塞堵上。停放時，保證閥整體的垂直性或水平位置
⑧不要將閥支承在敏感部位，如閥門定位器、接頭、連線等處。
維修
當調節閥在使用中不能滿足操作要求，或者經過一段長時期的運行為了預防事故發生而作定期檢查時，都認真地對它進行維修工作。維修工作通常有如下主要內容
①閥的清洗--檢修從工藝管線上拆卸下來的閥，把它上面所有被工藝介質浸漬過的零部件清洗干凈。以免某些有腐蝕性或其他傷害作用的流體對人和設備造成損失。同時應清除零部件外露表面的銹蝕。
②閥的拆卸--為了對全體零部件作檢查以決定修理和更換的范圍。首先應把執行機構和閥完全卸開。拆卸時保護好經過精密加工如閥芯、閥座、閥桿、推桿、軸套等零件以及所有零部件的精密加工面，防止損壞，以使檢修費用低，拆卸閥座應該用專用工具。
③主要零部件的檢修--閥芯的節流表面以及閥芯和閥座的密封面如有小的銹斑和磨損。尚可用一般的機械加工和研磨方法來修。如果損壞嚴重，則更換新的零件。修理時要求保證好閥芯和閥座的同軸度。
閥桿的密封表面損壞只能用新的零件替換。
推桿的導向和密封表面的損壞。對反作用執行機構更換新零件。而對于正作用執行機構尚可作適當修理。
壓縮彈簧在檢修時，如發現裂紋等影響強度的缺陷。則用新的替換。 ④易損件的更換--本調節閥的易損主要是:填料、O形密封圈、墊片、膜片等零件。
每次檢修時經拆卸的填料、O形圈、墊片一律更換新件，膜片拆下后需要檢查是否有預示可能發生破裂的任何裂紋、老化和磨損的痕跡、再視具體情況決定更換與否。一般至多2~3年更換。
⑤成裝和調試--成裝時在零部件的定位部位，導向部位，螺紋連接部位宜涂加適當?shù)臐櫥岳谙麓螜z修拆卸。而且還應特別注意整機中推桿、閥芯部件和閥座的同軸度問題。
成裝和調試完畢后，通過標準中規定的產品出廠試驗項目測試合格后方能繼續安裝使用。
訂貨須知
訂貨時請用戶提供以下資料
1.調節閥名稱、型號
2.公稱壓力(MPa)
3.公稱通徑
4.額定流量系數(Kv)
5.固有流量特性
6.介質名稱；
7.工作溫度及范圍
8.整機作用方式
9.壓力設定點及調節范圍
10.閥體、閥內件及填料材質
11.所配附件
12.其它特殊要求
上海深榮閥門有限公司訂貨須知：
為了保證您使用的需要，在訂貨時請詳細說明：閥門規格型號，零件材質，使用介質，使用溫度，大流量，大流量壓差。管路閥門連接標準，閥門驅動類型。
為了保證用戶的使用方便，我公司可提供法蘭，伸縮節及連接螺栓，并根據用戶需要提供易損配件。
先請您根據現場閥門安裝的法蘭間距實際測量尺寸及安裝條件或?qū)φ找陨铣叽鐖D自行進行工程方案設計。然后按要求認真填寫《訂貨明細表》，作為訂貨原始依據提交我公司。如貴司沒空填寫也可以聯系我們銷售部口頭提供，如需技術支持，請與我公司駐各地辦事處或直接與公司工程部聯系，我們愿竭誠為您服務
一、·提供產品名稱與型號口徑ZJHP-PN16~25氣動調節閥是否帶需要其它配件以便我們的為您正確選型的使用壓力的使用介質的溫度。
二、為了保證用戶的使用方便，我公司可提供ZJHP-PN16~25氣動調節閥法蘭，伸縮節及ZJHP-PN16~25氣動調節閥連接螺栓，并根據用戶需要提供ZJHP-PN16~25氣動調節閥易損配件。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的深嶸閥門公司專家為您設計制造！
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供的服務。
歡迎國內外用戶來函或光臨我廠洽談訂貨事宜，我廠可根據用戶的需要進行新產品的研制，也可來圖來料加工，保證質量，交貨及時，服務周到。
注意事項：現場安裝閥門時先檢查閥門本身密封材料及閥體密封槽上是否有雜物及灰塵并將其清理，另外安裝人員必須檢查管道內是否有因焊接法蘭片時而殘留在管道內的焊渣，還得檢查管道內堆焊時超過閥門開關位置時而碰到的壁是否小于蝶門的大外徑，為避免閥門打開時而刮傷密封材料，請先檢查以上幾個問題！請及時清理雜物、焊渣！
