| 品牌 : | 上海深榮 | 型號 : | T668Y |
| 材質 : | 碳鋼 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 公稱通徑 : | DN200 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 零部件及配件 : | 執行器 |
| 形態 : | 角式 | 類型(通道位置) : | 直動式 |
| 標準 : | 國標 | 密封形式 : | 軟密封型 |
| 結構形式 : | 固定球球閥 | 用途 : | 截止 |
| 主體材料 : | 鑄鐵 | 外形 : | 中型 |
| 作用對象 : | 水 | 口徑 : | DN200 |
| 種類 : | 浮球式 | 原理 : | 真空過濾 |
| 樣式 : | 針式 | 適用對象 : | 空氣 |
| 濾料類型 : | 活性炭 | 過濾器類型 : | 袋式 |
| 主體材質 : | 不銹鋼 | 類型 : | 油罐阻火器 |

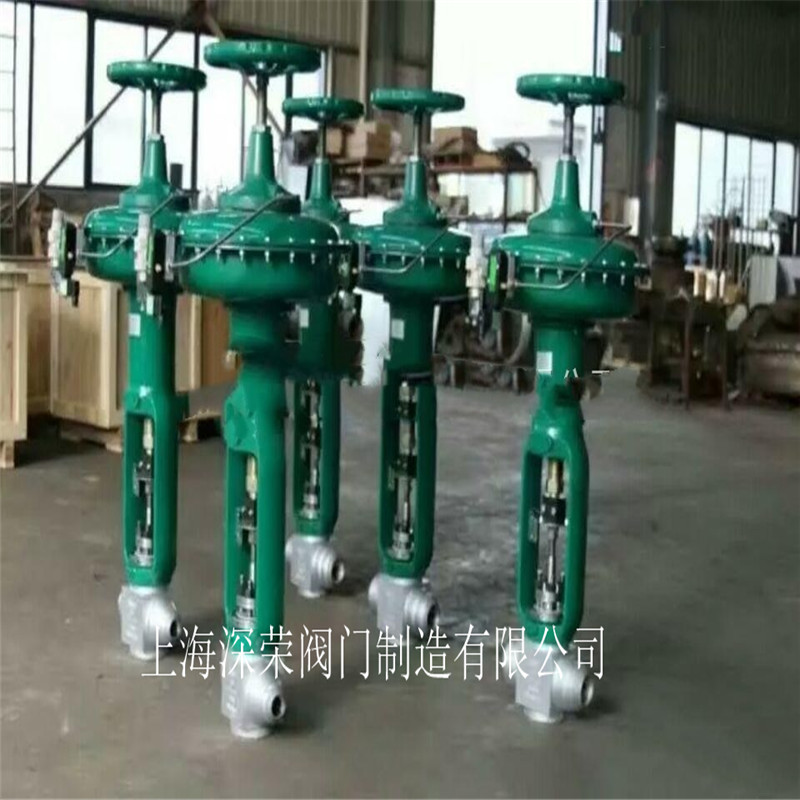

氣動焊接高壓調節閥概述：
高壓氣動調節閥就是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的：流量、壓力、溫度等各種工藝參數。氣動調節閥的特點就是控制簡單，反應快速，且本質安全，不需另外再采取防爆措施。
氣動焊接高壓調節閥結構簡述： 1、本系列閥門由閥體、閥座、閥瓣、壓套及閥蓋組成，配套電動執行機構； 2、本系列閥門中，閥座及閥瓣設計出不同的結構形式，可滿足不同的節流分式以及流量特性為線性和等百分比的兩種調節形式； 3、本閥體結構是Z形布置，多級節流、調節精度高，通用性強，可供多種壓差，多種流通能力下的減溫水流量調節的選擇。 4、閥座及閥瓣的每級節流部分均做成合理的線型，可防氣蝕和噪音，并能平穩地調節流量； 5、閥座間的密封墊采用柔性石墨，壓縮性好，閥門在關閉狀態下基本無泄漏，密封性好； 6、閥座密封面堆焊Co基硬質合金，耐沖刷性好。
執行機構
型 式 HA多彈簧薄膜執行機構 膜片材料 丁睛橡膠夾尼龍布 彈簧范圍 20～100、40～120、80～240kPa 供氣壓力 140～400kPa 氣源接口 Rc 1 4 環境溫度 -30～+70℃
閥作用型式 氣—關式或氣—開式
附 件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性 能
泄 漏 量 金屬閥座：小于閥額定容量的0.5%，符合ANSI B16.104-1976Ⅱ級 軟 閥 座：小于閥額定容量的10-7，符合ANSI B16.104-1976Ⅵ級 回 差 帶定位器：小于全行程的1% 不帶定位器：小于全行程的3% 基本誤差 帶定位器：小于全行程的±3% 不帶定位器：小于全行程的±11% 注：采用標準的V型聚四氟乙烯填料時
技術參數
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 閥座直徑(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數(KV) | 單座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 籠式 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 允許壓差(MPa) | ≤ 公稱壓力 | |||||||||||||
| 公稱壓力(MPa) | 10.0、16.0、25.0、32.0、45.0 | |||||||||||||
| 額定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃) | |||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 閥芯形式 | 單座式、籠式單座 | |||||||||||||
| 流量特性 | 等百分比 | |||||||||||||
上海深榮閥門有限公司訂貨須知：
為了保證您使用的需要，在訂貨時請詳細說明：閥門規格型號，零件材質，使用介質，使用溫度，大流量，大流量壓差。管路閥門連接標準，閥門驅動類型。
為了保證用戶的使用方便，我公司可提供法蘭，伸縮節及連接螺栓，并根據用戶需要提供易損配件。
先請您根據現場閥門安裝的法蘭間距實際測量尺寸及安裝條件或對照以上尺寸圖自行進行工程方案設計。然后按要求認真填寫《訂貨明細表》，作為訂貨原始依據提交我公司。如貴司沒空填寫也可以聯系我們銷售部口頭提供，如需技術支持，請與我公司駐各地辦事處或直接與公司工程部聯系，我們愿竭誠為您服務
一、·提供產品名稱與型號口徑T668Y氣動焊接高壓調節閥是否帶需要其它配件以便我們的為您正確選型的使用壓力的使用介質的溫度。
二、為了保證用戶的使用方便，我公司可提供T668Y氣動焊接高壓調節閥法蘭，伸縮節及T668Y氣動焊接高壓調節閥連接螺栓，并根據用戶需要提供T668Y氣動焊接高壓調節閥易損配件。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的深嶸閥門公司專家為您設計制造！
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
歡迎國內外用戶來函或光臨我廠洽談訂貨事宜，我廠可根據用戶的需要進行新產品的研制，也可來圖來料加工，保證質量，交貨及時，服務周到。
注意事項：現場安裝閥門時先檢查閥門本身密封材料及閥體密封槽上是否有雜物及灰塵并將其清理，另外安裝人員必須檢查管道內是否有因焊接法蘭片時而殘留在管道內的焊渣，還得檢查管道內堆焊時超過閥門開關位置時而碰到的壁是否小于蝶門的大外徑，為避免閥門打開時而刮傷密封材料，請先檢查以上幾個問題！請及時清理雜物、焊渣！
