| 品牌 : | 深榮 | 型號 : | J41J |
| 連接形式 : | 法蘭 | 材質 : | 碳鋼 |
| 公稱通徑 : | DN200 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 執行器 | 形態 : | 角式 |
| 類型(通道位置) : | 直動式 | 結構形式 : | 固定球球閥 |
| 用途 : | 截止 | 作用對象 : | 水 |
| 加工定制 : | 是 | 密封形式 : | 軟密封型 |
| 主體材料 : | 鑄鐵 | 原理 : | 真空過濾 |
| 樣式 : | 針式 | 適用對象 : | 空氣 |
| 濾料類型 : | 活性炭 | 過濾器類型 : | 袋式 |
| 主體材質 : | 不銹鋼 | 特性 : | 高頻絕緣陶瓷 |
| 功能 : | 固定用陶瓷 | 微觀結構 : | 單晶 |
| 類型 : | 油罐阻火器 | 測量范圍 : | DN100 |
| 閥瓣開啟高度 : | 全啟式安全閥 | 種類 : | 浮球式 |
| 口徑 : | DN200 |

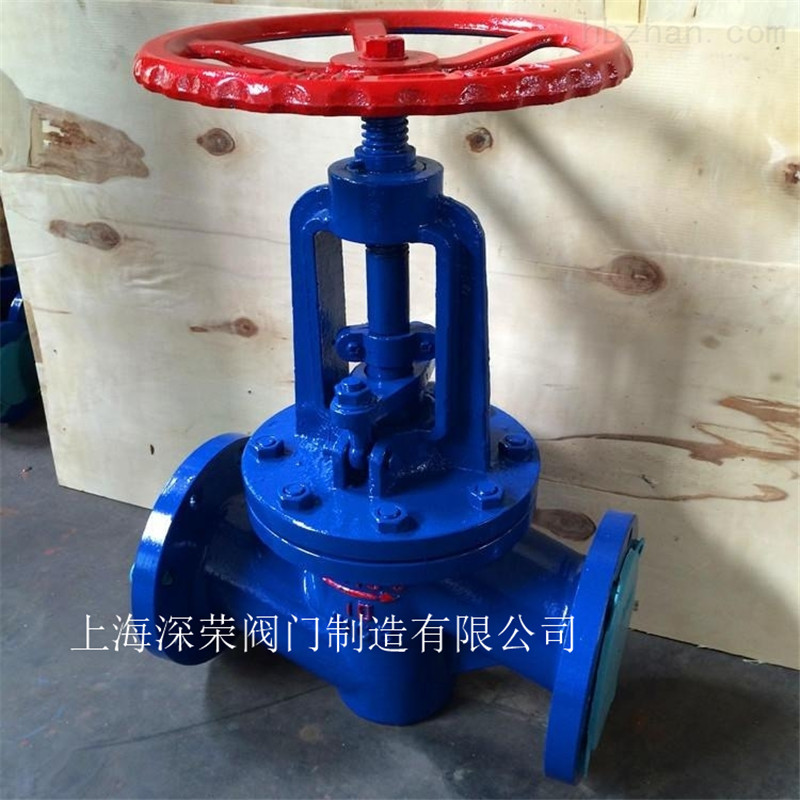

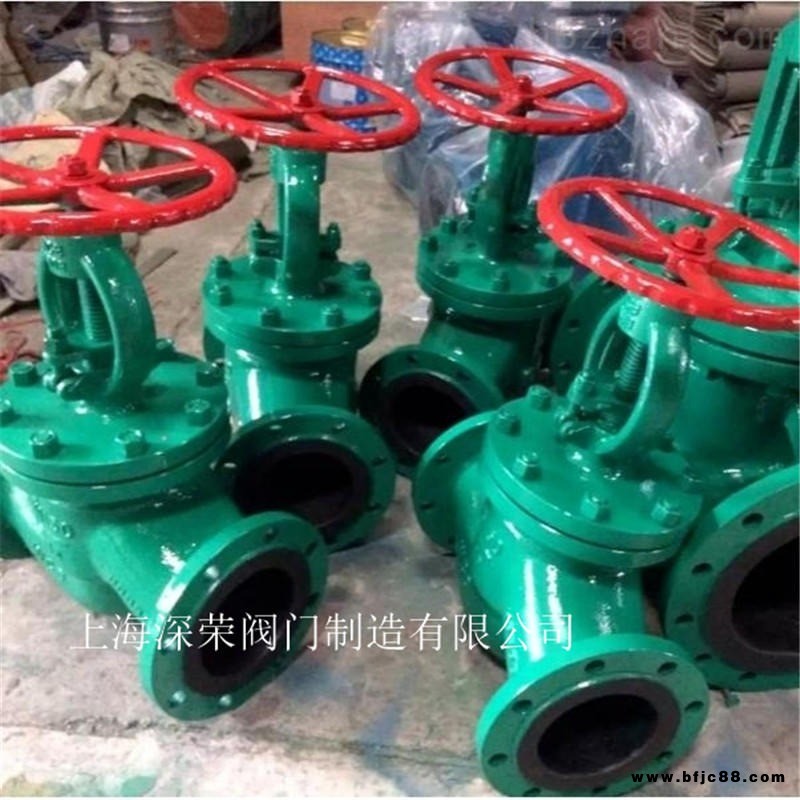

| 產品名稱： | 襯膠截止閥 | 產品型號： | J41J |
| 驅動方式： | 手動,電動,氣動 | 連接形式： | 法蘭 |
| 結構形式： | 截止 | 密封結構： | 襯膠 |
| 壓力范圍： | 1.6MPa-2.5MPa | 公稱通徑： | DN15-350 |
| 常用材質： | WCB,不銹鋼 | 銘牌： | 深榮閥門 |
襯膠截止閥主要分為直通式、直流式和直角式的三種。襯膠截止閥用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。適用溫度∶≤85℃、≤100℃、≤120℃（按照襯里材料）
襯膠截止閥,J41J襯膠截止閥專用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管中，具有強度高、耐腐蝕性好的特點。襯膠截止閥的閥瓣由閥桿帶動并沿閥座中心軸線做升降運動的閥門，在管路上主要用來接通或截斷管路中的介質，但不能做節流用。電動高真空球閥和J41J襯膠截止閥區別比較大，GUD電動高真空球閥是以電動裝置驅動閥桿與球芯來執行啟閉動作，達到接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。球閥閥體、閥蓋、閥桿：不銹鋼，密封件：腈橡膠、氟橡膠、PPL。
主要零部件材料表：
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹鋼 | 超低碳不銹鋼 | ||
Z | C | P | R | PL | RL | ||
1 | 閥體、閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 閥瓣、閥桿 | 35 | 1Cr13 | 1Cr18NI9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 活節螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 |
4 | 襯里層/閥座 | 襯硬橡膠（NR）FEP（F46） PCTFE（F3）PFA（可溶性聚） | |||||
5 | 填料 | PTFE（F4） PTFE（F4） | |||||
6 | 填料壓蓋 | WCB | WCB | CF8 | CF8M | CF3 | CF3M |
7 | 閥桿螺母 | ZCuAl10Fe3 ZCuAl10Fe3 | |||||
8 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni9Ti | 1Cr17Ni9Ti |
9 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
10 | 手輪 | HT200 | HT200 | WCC | WCC | WCC | WCC |
上海深榮閥門有限公司訂貨須知：
為了保證您使用的需要，在訂貨時請詳細說明：閥門規格型號，零件材質，使用介質，使用溫度，大流量，大流量壓差。管路閥門連接標準，閥門驅動類型。
為了保證用戶的使用方便，我公司可提供法蘭，伸縮節及連接螺栓，并根據用戶需要提供易損配件。
先請您根據現場閥門安裝的法蘭間距實際測量尺寸及安裝條件或對照以上尺寸圖自行進行工程方案設計。然后按要求認真填寫《訂貨明細表》，作為訂貨原始依據提交我公司。如貴司沒空填寫也可以聯系我們銷售部口頭提供，如需技術支持，請與我公司駐各地辦事處或直接與公司工程部聯系，我們愿竭誠為您服務
一、·提供產品名稱與型號口J41J襯膠截止閥徑是否帶需要其它配件以便我們的為您正確選型的使用壓力的使用介質的溫度。
二、為了保證用戶的使用方便，我公司可提供 J41J襯膠截止閥 法蘭，伸縮節及J41J襯膠截止閥連接螺栓，并根據用戶需要提供 J41J襯膠截止閥易損配件。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的深嶸閥門公司專家為您設計制造！
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
歡迎國內外用戶來函或光臨我廠洽談訂貨事宜，我廠可根據用戶的需要進行新產品的研制，也可來圖來料加工，保證質量，交貨及時，服務周到。
注意事項：現場安裝閥門時先檢查閥門本身密封材料及閥體密封槽上是否有雜物及灰塵并將其清理，另外安裝人員必須檢查管道內是否有因焊接法蘭片時而殘留在管道內的焊渣，還得檢查管道內堆焊時超過閥門開關位置時而碰到的壁是否小于蝶門的大外徑，為避免閥門打開時而刮傷密封材料，請先檢查以上幾個問題！請及時清理雜物、焊渣！
