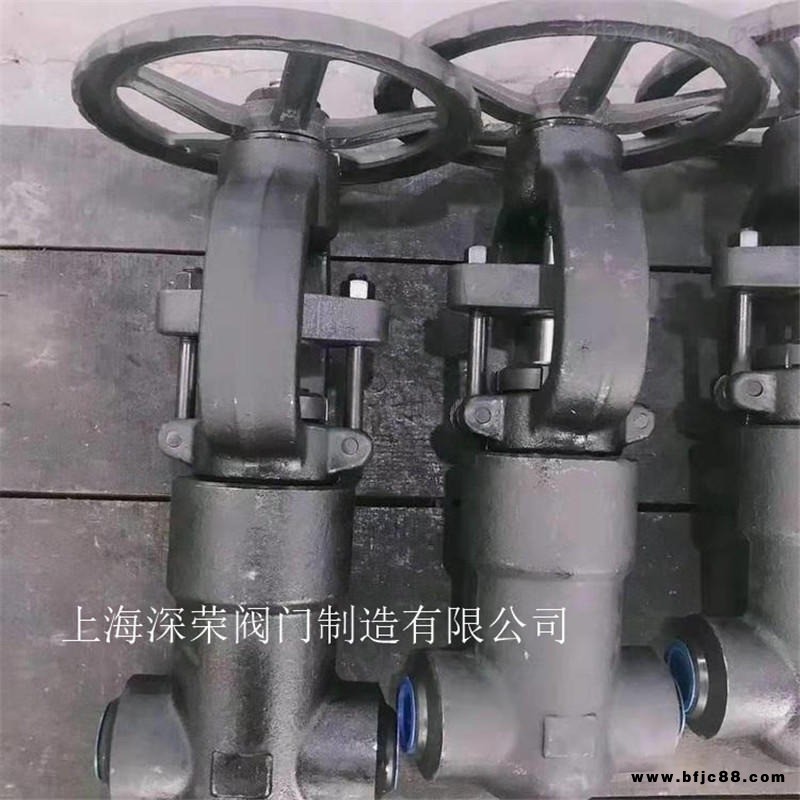

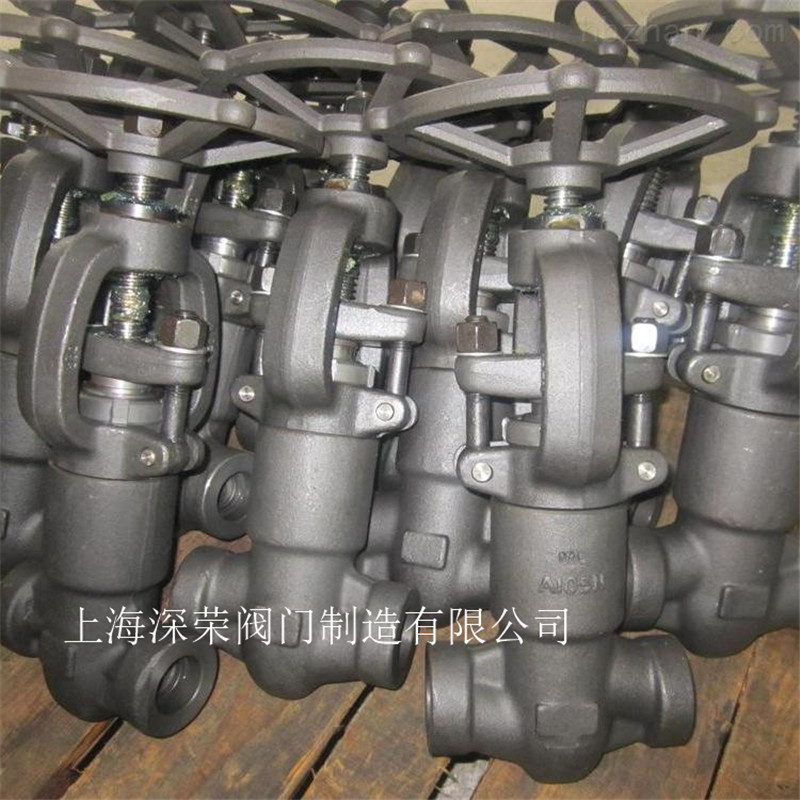

產品名稱 | J11Y,J61Y鍛鋼自密封截止閥 |
產品型號 | J11Y、J61Y |
公稱通徑 | DN15-50 |
壓力范圍 | 900Lb-2500Lb |
閥體材質 | 鍛鋼、碳鋼、不銹鋼 |
?
產品概述：
J11Y、J61Y、J41Y鍛鋼自密封截止閥有三種閥蓋設計，一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接， 種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
?
?
結構設計和規范：
鍛鋼截止閥制造按API 602,BS5352,ANSI/ASME B16.34.
試驗與驗收按API 598,標識按照MSS SP-25.
?
結構型式：
1、全通徑或縮徑；
2、明桿帶支架；
3、兩端自動調心的填料壓套；
4、用纏繞式墊片密封的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋
5、本體倒密封；
6、承插焊接ANSI/ASME B16.11;
7、螺紋端(NPT端)按ANSI/ASME B1.20.1。
?
標準材質細表：
?
序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
A105 | A182 F22 | A182 F304 | A182 F316(L) | ||
1 | 閥體 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 閥瓣 | A276 420 | A276 304 | A276 304(L) | A276 F316(L) |
3 | 閥桿 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
4 | 密封圈 | A182 F304L | A182 F316L | ||
5 | 密封螺母 | A105 | A182 F304 | A182 F304(L) | A182 F316L |
6 | 閥蓋 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
7 | 銷釘 | A276420 | A182F304 | ||
8 | 墊圈 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
9 | 提升螺母 | A19 2H | A194 4 | A194 8 | A194 8M |
10 | 填料 | 柔性石墨 | ＰＴＦＥ | ||
11 | 填料壓套 | A276 420 | A182 F304 | ||
12 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
13 | 填料壓板 | A216WCB | A351CF8 | ||
14 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
15 | 閥桿螺母 | A276 410 | |||
16 | 手輪 | A197 | |||
17 | 鎖緊螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
18 | 油嘴 | 銅 | |||
19 | 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 等 | |
20 | 適用溫度 | ?29℃～425℃ | ?29℃～550℃ | ?29℃～200℃ | |
上海深榮閥門有限公司訂貨須知：
為了保證您使用的需要，在訂貨時請詳細說明：閥門規格型號，零件材質，使用介質，使用溫度，大流量，大流量壓差。管路閥門連接標準，閥門驅動類型。
為了保證用戶的使用方便，我公司可提供法蘭，伸縮節及連接螺栓，并根據用戶需要提供易損配件。
先請您根據現場閥門安裝的法蘭間距實際測量尺寸及安裝條件或對照以上尺寸圖自行進行工程方案設計。然后按要求認真填寫《訂貨明細表》，作為訂貨原始依據提交我公司。如貴司沒空填寫也可以聯系我們銷售部口頭提供，如需技術支持，請與我公司駐各地辦事處或直接與公司工程部聯系，我們愿竭誠為您服務
一、·提供產品名稱與型號口?J61Y鍛鋼自密封截止閥徑是否帶需要其它配件以便我們的為您正確選型的使用壓力的使用介質的溫度。
二、為了保證用戶的使用方便，我公司可提供??J61Y鍛鋼自密封截止閥?法蘭，伸縮節及?J61Y鍛鋼自密封截止閥連接螺栓，并根據用戶需要提供???J61Y鍛鋼自密封截止閥易損配件。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的深嶸閥門公司專家為您設計制造！
如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
歡迎國內外用戶來函或光臨我廠洽談訂貨事宜，我廠可根據用戶的需要進行新產品的研制，也可來圖來料加工，保證質量，交貨及時，服務周到。
注意事項：現場安裝閥門時先檢查閥門本身密封材料及閥體密封槽上是否有雜物及灰塵并將其清理，另外安裝人員必須檢查管道內是否有因焊接法蘭片時而殘留在管道內的焊渣，還得檢查管道內堆焊時超過閥門開關位置時而碰到的壁是否小于蝶門的大外徑，為避免閥門打開時而刮傷密封材料，請先檢查以上幾個問題！請及時清理雜物、焊渣！
?
