| 品牌 : | 上海深榮 | 型號 : | 內螺紋柱塞截止閥 |
| 連接形式 : | 法蘭 | 材質 : | 碳鋼 |
| 公稱通徑 : | DN200 | 適用介質 : | 水 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 國標 | 外形 : | 中型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 執行器 | 形態 : | 角式 |
| 類型(通道位置) : | 直動式 | 加工定制 : | 是 |
| 結構形式 : | 固定球球閥 | 主體材料 : | 碳鋼 |
| 密封形式 : | 軟密封型 | 用途 : | 截止 |
| 口徑 : | 200 | 作用對象 : | 水 |
詳細介紹
內螺紋柱塞截止閥截止閥又稱截門閥，屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。按連接方式分為三種：法蘭連接、絲扣連接、焊接連接。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時.流量已達到z大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。工作原理截止閥，也叫截門，是使用z廣泛的一種閥門之一，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下，所以安裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。內螺紋柱塞截止閥UJ11H壓力為16-25kgf/cm2以內，溫度為250℃以下的水、蒸汽、油類等小口徑管道上作開啟、關閉調節流量用。內螺紋柱塞閥無需保養，是跑、冒、滴、漏的克星。其原理是由手輪旋轉通過閥桿帶動柱塞在孔架中間上下往復運動來完成啟閉功能。在閥門中術柱塞與密封環間采用過盈配合，通過調節閥蓋中法蘭調節螺柱，使密封環壓縮所產生側向力與閥體中孔面及柱塞外圓密封。

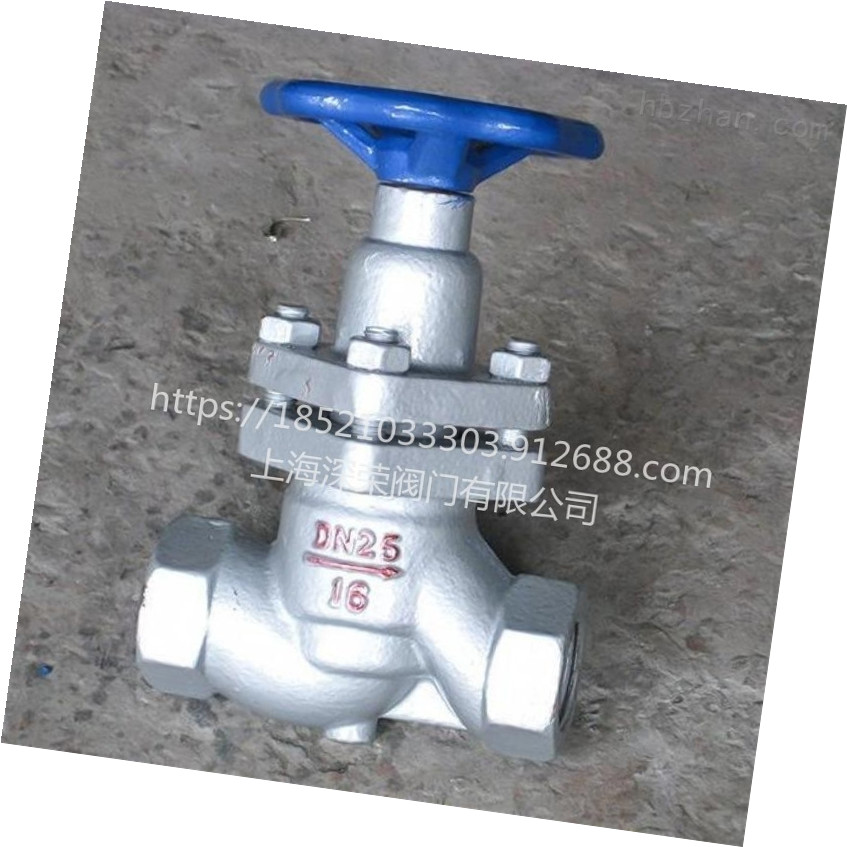

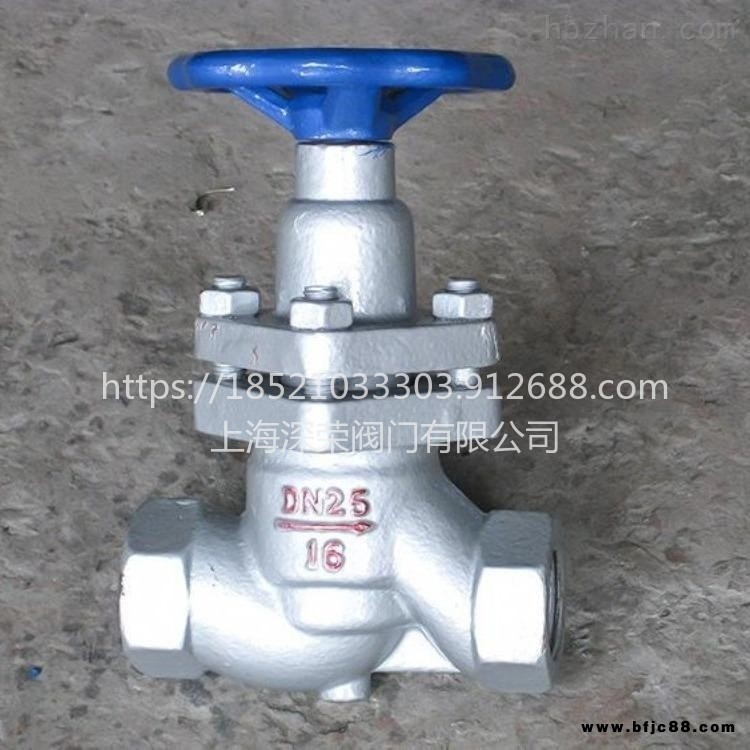

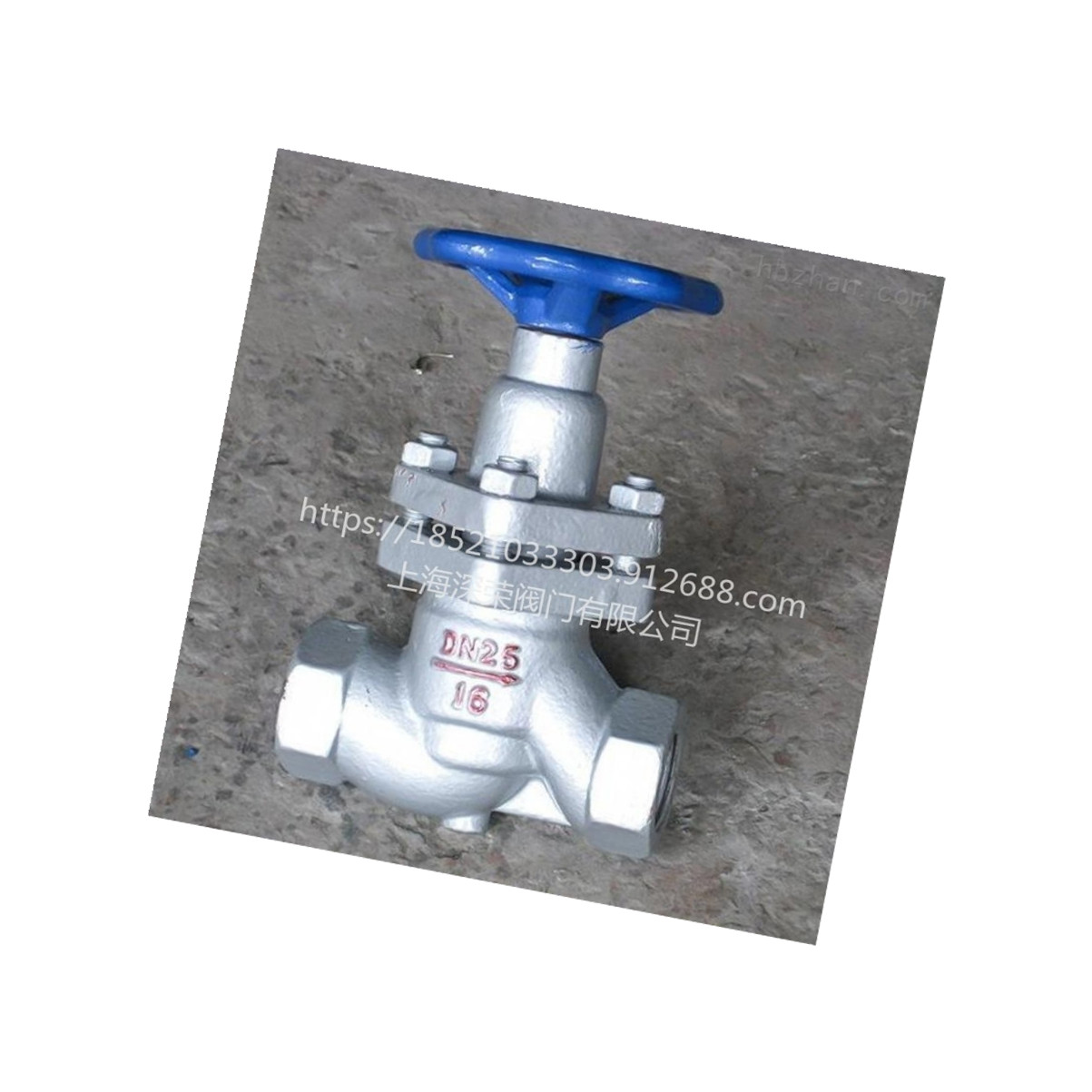

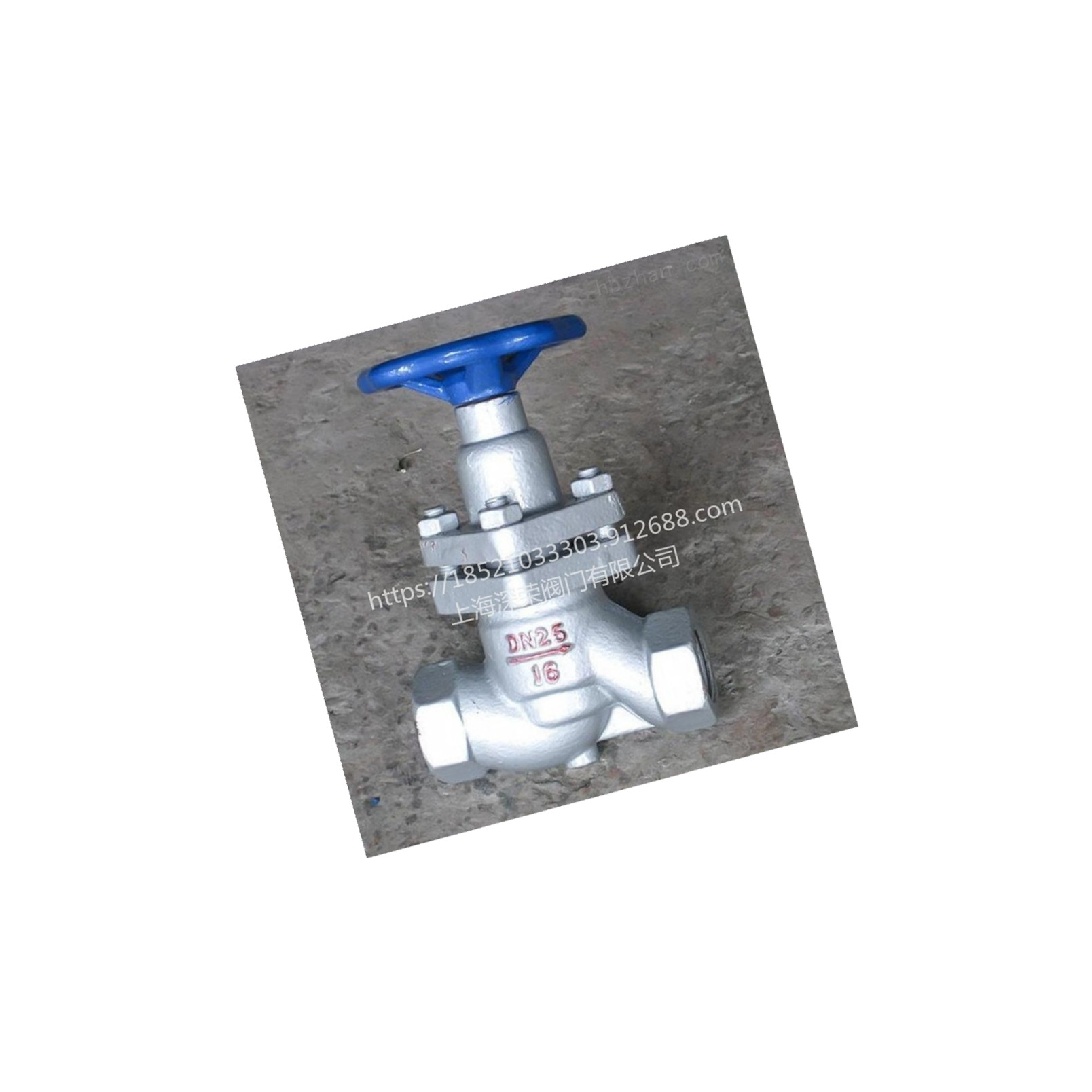

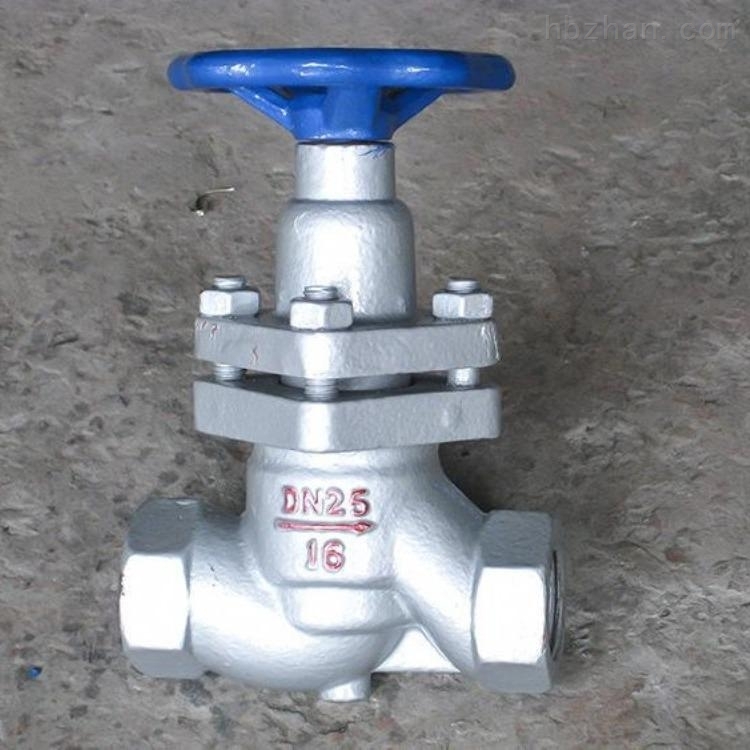

柱塞截止閥
產品特點：
1、美標柱塞閥由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高了閥門的使用壽命。
2、美標柱塞閥結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎、美標柱塞閥用途廣泛的新產品。其優越性遠勝于普通截止閥。
