| 加工定制 : | 否 | 品牌 : | 科陸 |
| 型號 : | CL7339MN | 類型 : | 電子式電能儀表 |
| 基本電流 : | 3x1.5(6)A | 準確度等級 : | 1級 |
| 參比電壓 : | 3×220/380V | 電流倍率 : | 4倍 |
| 顯示方式 : | 液晶顯示 | 頻率 : | 50（Hz） |
| 裝箱數 : | 4臺 | 小包裝數 : | 1 |

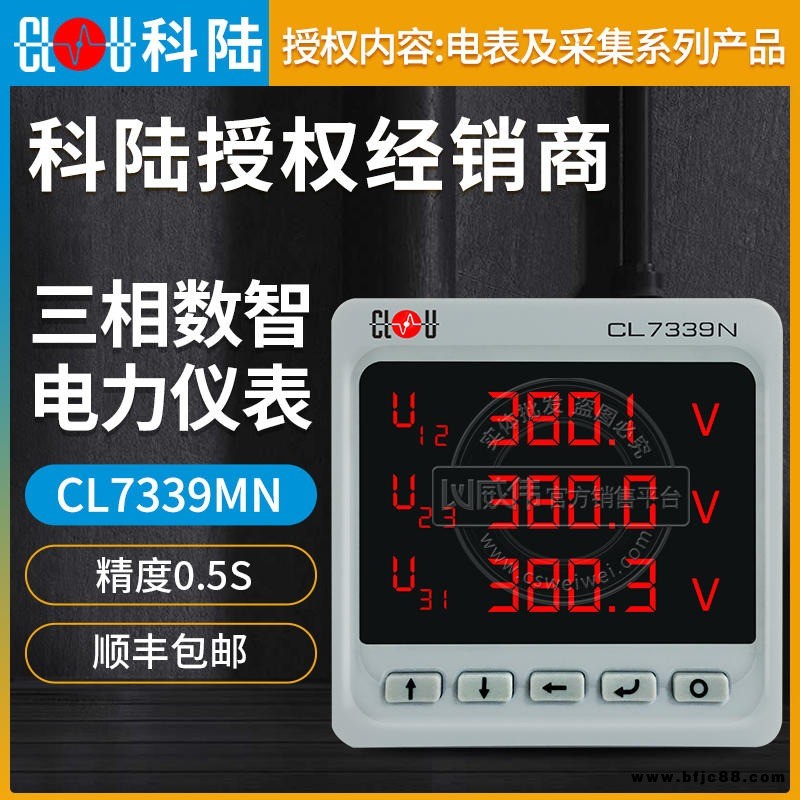

? ? ? ? 深圳科陸CL7339MN系列三相數智電力儀表以32位工業級微處理器為核心，處理速度高，采用三行四位高亮度數碼管顯示，可選配多路開關量、模擬量輸入輸出接口，滿足用戶各種功能需要；集成工業通信接口，可輕松實現與各種智能配電系統的集成。產品功能實用、使用簡單、維護方便、易于擴展。可用于現場設備狀態的監測與控制，為電力應用專家提供量測支持，為SCADA和智能電網提供數據基礎，為 智能管理電能提供決策依據。
裝置型號
CL7339MN? ? ? ? ? 三相數智電力儀表
CL7337I???????????????三相數智電流表
CL7337U? ? ? ? ? ? ?三相數智電壓表
CL7337P? ? ? ? ? ? ? 三相數智有功表
CL7337C? ? ? ? ? ? ? 三相數智功率因數表
?應用場合
1、工業配電自動化系統?????????2、變電站自動化系統
3、發電廠廠用電系統????????????4、能效管理系統
5、智能大廈電氣工程????????????6、高低壓開關柜
?性能特征
功能 ? | 參數 | CL7339MN | CL7337I | CL7337U | CL7337P | CL7337C | ||
基本測量 | 電流 | 三相電流 | ◆ | ◆ | ||||
電壓 | 三相相電壓、線電壓 | ◆ | ◆ | |||||
頻率 | 系統頻率 | ◆ | ||||||
有功功率 | 各相有功功率、總有功功率 | ◆ | ◆ | |||||
無功功率 | 各相無功功率、總無功功率 | ◆ | ||||||
功率因數 | 各相功率因素、總功率因數 | ◆ | ◆ | |||||
電能 | 有功電能 | 有功電能累計 | ◆ | |||||
無功電能 | 無功電能累計 | ◆ | ||||||
通信 | 接口 | RS-485，波特率1200～38400bps | ◆ | ◆ | ◆ | ◆ | ◆ | |
協議 | Modbus-RTU協議 | ◆ | ◆ | ◆ | ◆ | ◆ | ||
輸入輸出 | DI | 4路DI，狀態量監視，1ms掃描，20ms去抖 | ◆ | ◆ | ◆ | ◆ | ◆ | |
DO | 3路DO，脈沖返回方式或保持方式 | ◆ | ◆ | ◆ | ◆ | ◆ | ||
AI | 1路AI，可監視外部4～20mA直流信號 | 選配 | ||||||
AO | 1路AO，可設置電量參數，4～20mA輸出 | 選配 | ||||||
電能脈沖 輸出 | 有功、無功電能脈沖輸出 | 選配 | ||||||
其他 | 越限監視 | 可設置電量越上限或越下限監視，可選擇是否觸發繼電器 | ◆ | ◆ | ◆ | ◆ | ◆ | |
自檢 | 上電自檢和運行自檢 | ◆ | ◆ | ◆ | ◆ | ◆ | ||
顯示 | 三行四位高亮度數碼管顯示 | ◆ | ◆ | ◆ | ◆ | ◆ | ||
外形尺寸 | 96×96×90?mm | ◆ | ◆ | ◆ | ◆ | ◆ | ||
