| 品牌 : | 滔辰 | 型號 : | HC41X |
| 材質 : | 鑄鐵 | 連接形式 : | 法蘭 |
| 加工定制 : | 是 | 種類 : | NRVG靜音式 |
| 結構形式 : | 升降式 | 公稱通徑 : | DN50-DN600 |
| 適用介質 : | 水 | 形態 : | 蝶式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 水力控制 |
| 工作溫度 : | 常溫 | 類型(通道位置) : | 直通式 |

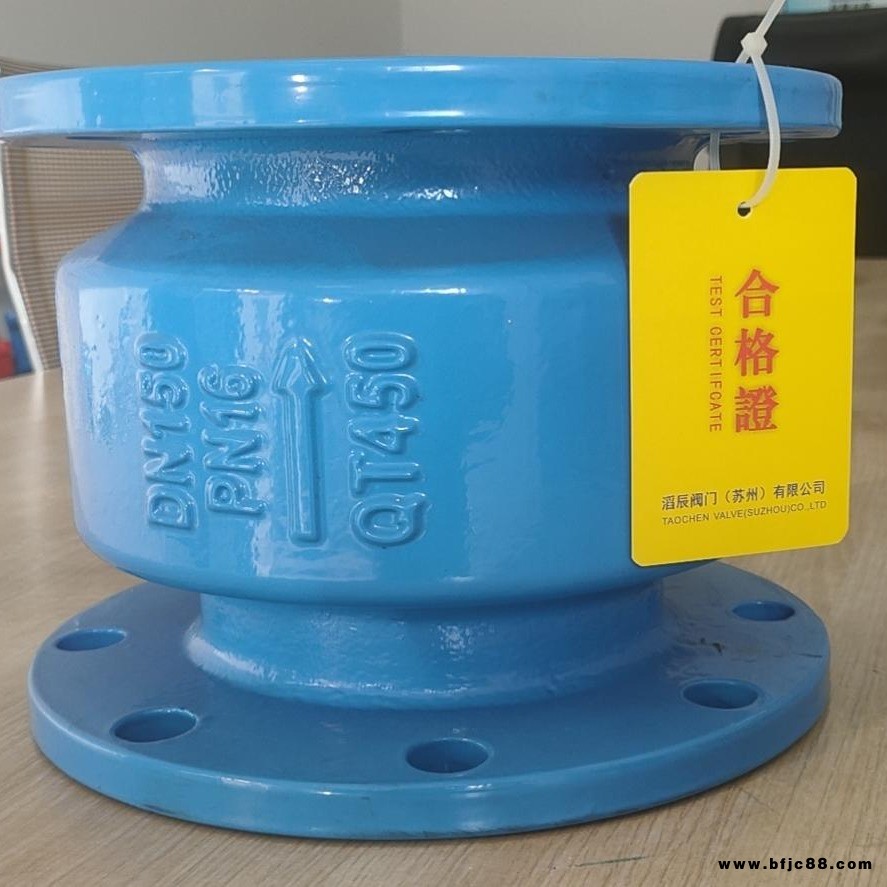

消聲止回閥
【產品型號:】?HC41X
【產品關鍵字】?消聲止回閥
功能：依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流；
應用區域：建筑行業、水處理等；
1. 結構簡單，制造成本低；
2. 依靠介質本身流動實現開、閉閥瓣；
3. 無噪音。
工作原理
當介質按規定方向流動時，閥瓣受介質力的作用，被開啟；介質逆流時，因閥瓣自重和閥瓣受介質反向力和彈簧力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
產品特點
閥體內腔采用流線型設計，流量按 設計，減少急彎、拐角、尖凸，從而減少流體的阻力。
閥瓣前后設計為錐形，使流體阻力大大減少，又減少了因紊流所產生的噪聲。
閥瓣關閉的行程短，只有公稱通徑的1/4，減少了閥瓣的關閉時間，減小水錘的產生。
使用彈簧加速閥瓣關閉速度、降低水錘產生。
閥瓣為空心薄殼結構，減少閥瓣的慣性，不但使閥瓣關閉時能迅速啟動，也減少了關閉時的沖擊噪聲。
本產品可以垂直、水平、傾斜以及任何角度安裝。
本產品結構緊湊、零件少，體積小，重量輕、外型美觀。
內外表面均噴涂環保涂層，確保產品的防腐蝕及安*性。
產品標準
制造標準：CJ/T219, JB/T10674
連接標準：GB/T17241.6
面間距標準：GB/T12221
檢驗測試標準：GB/T13927
技術參數
通徑壓力：DN50~DN600(2"~24") PN10
DN50~DN600(2"~24") PN16
DN50~DN200(2"~8") PN25
適用出口壓力范圍：0.1MPa~0.8MPa
0.8MPa~1.3MPa
1.3MPa~2.0MPa
工作溫度：0°C~85°C
密封試驗：1.1PN
殼體試驗：1.5PN
適用介質：水
