| 類型 : | 三輥卷板機 | 品牌 : | 昊鑫 |
| 型號 : | 1.3米 1.6米 2米 | 主電機功率 : | 11.5kw |
| 外形尺寸 : | 2800mm | 卷板 厚度 : | 16mm |
| 卷板 寬度 : | 2000mm | 下輥直徑 : | 245mm |
| 滿載卷制 小直徑 : | 400mm | 動力類型 : | 液壓 |
| 控制形式 : | 數控 | 布局形式 : | 臥式 |
| 作用對象材質 : | 金屬 | 適用行業 : | 通用 |
| 產品類型 : | 全新 | 是否庫存 : | 是 |
| 售后服務 : | 質保1年 |

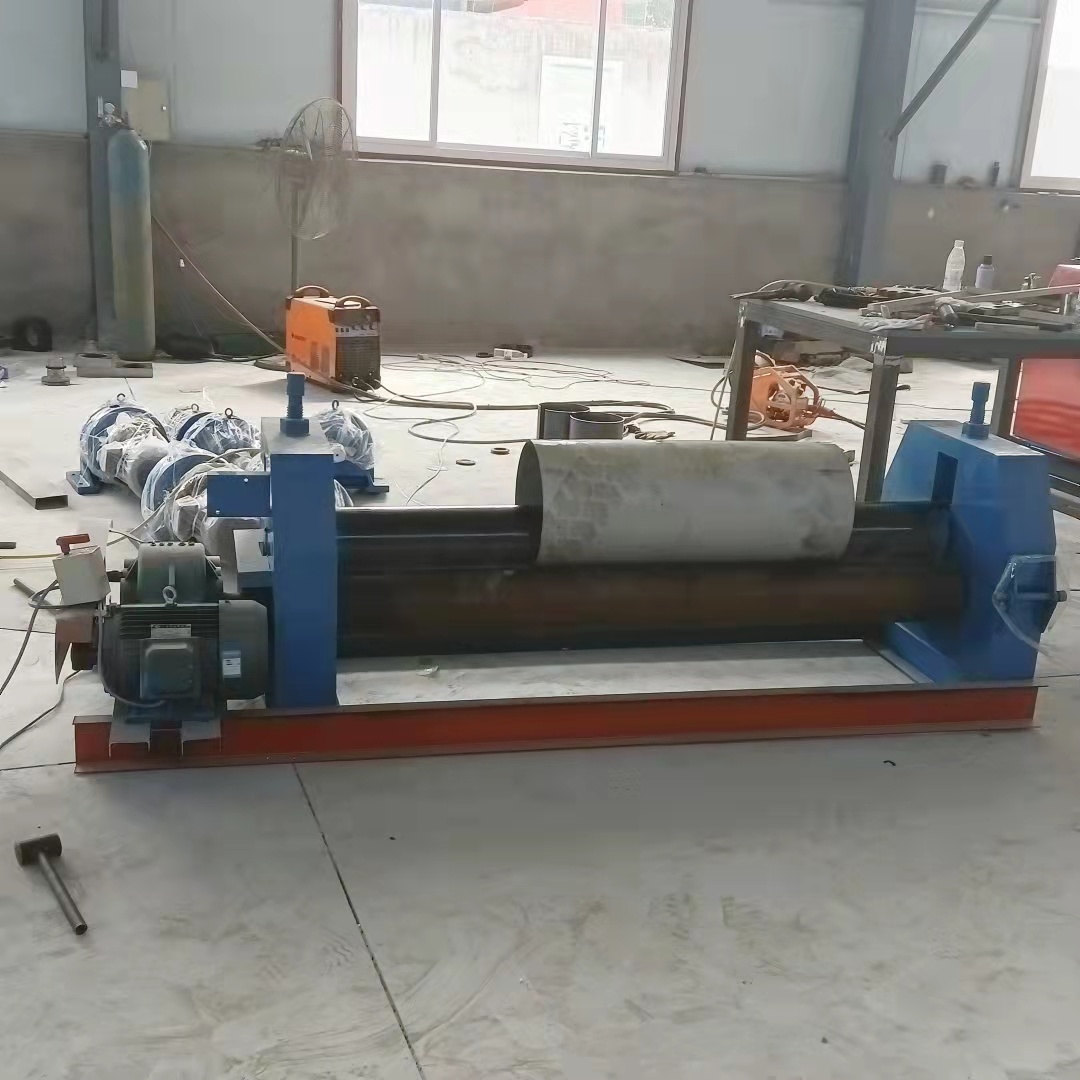

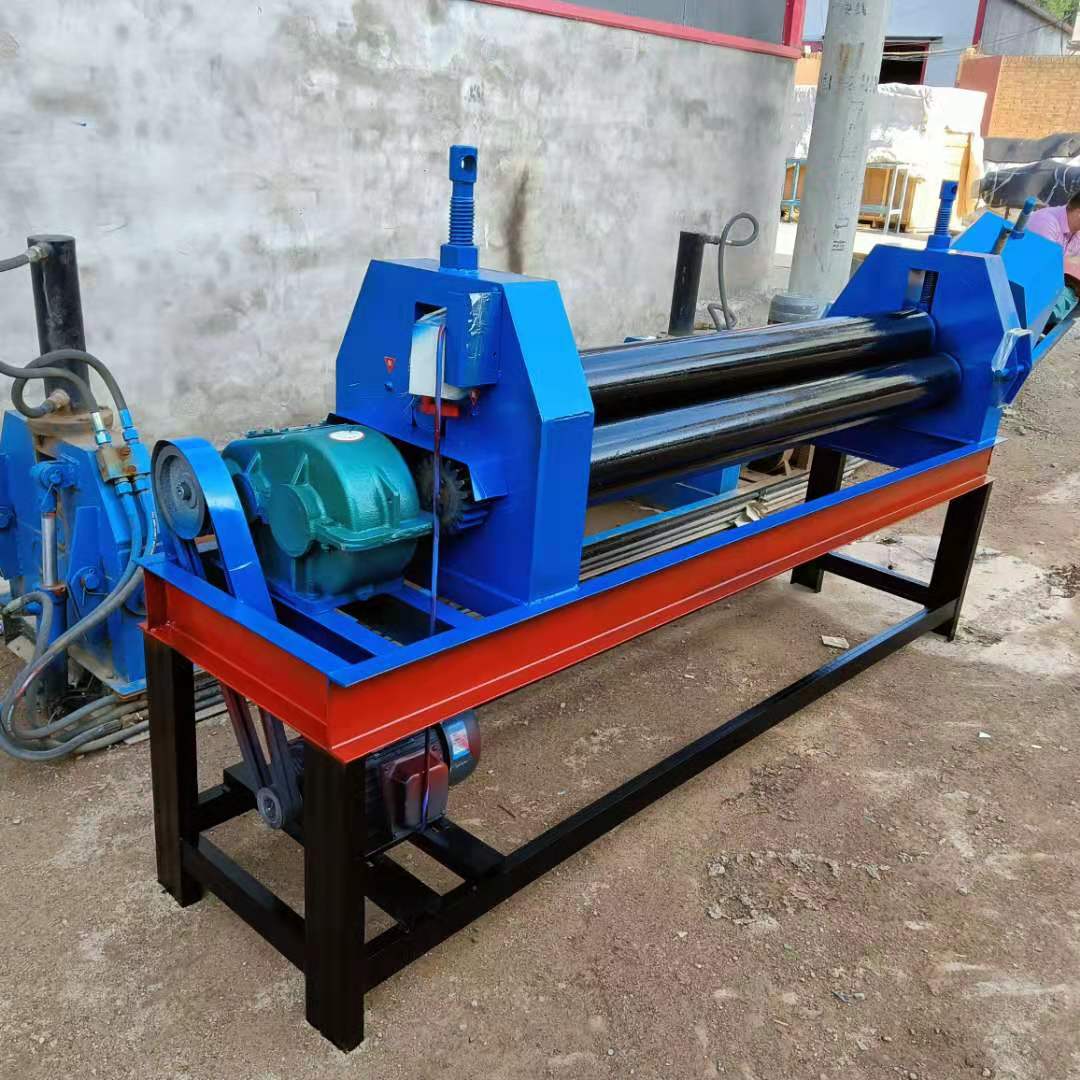

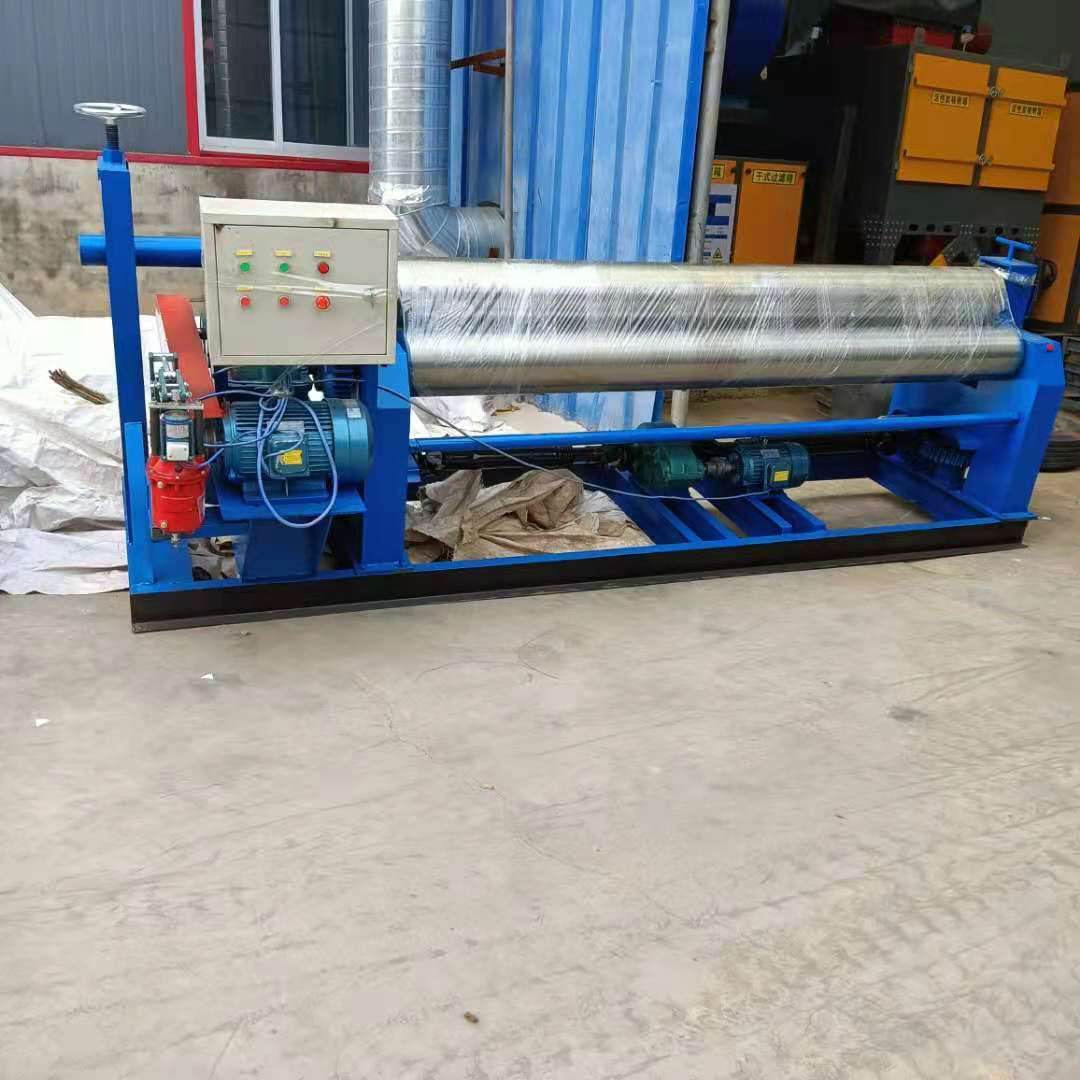

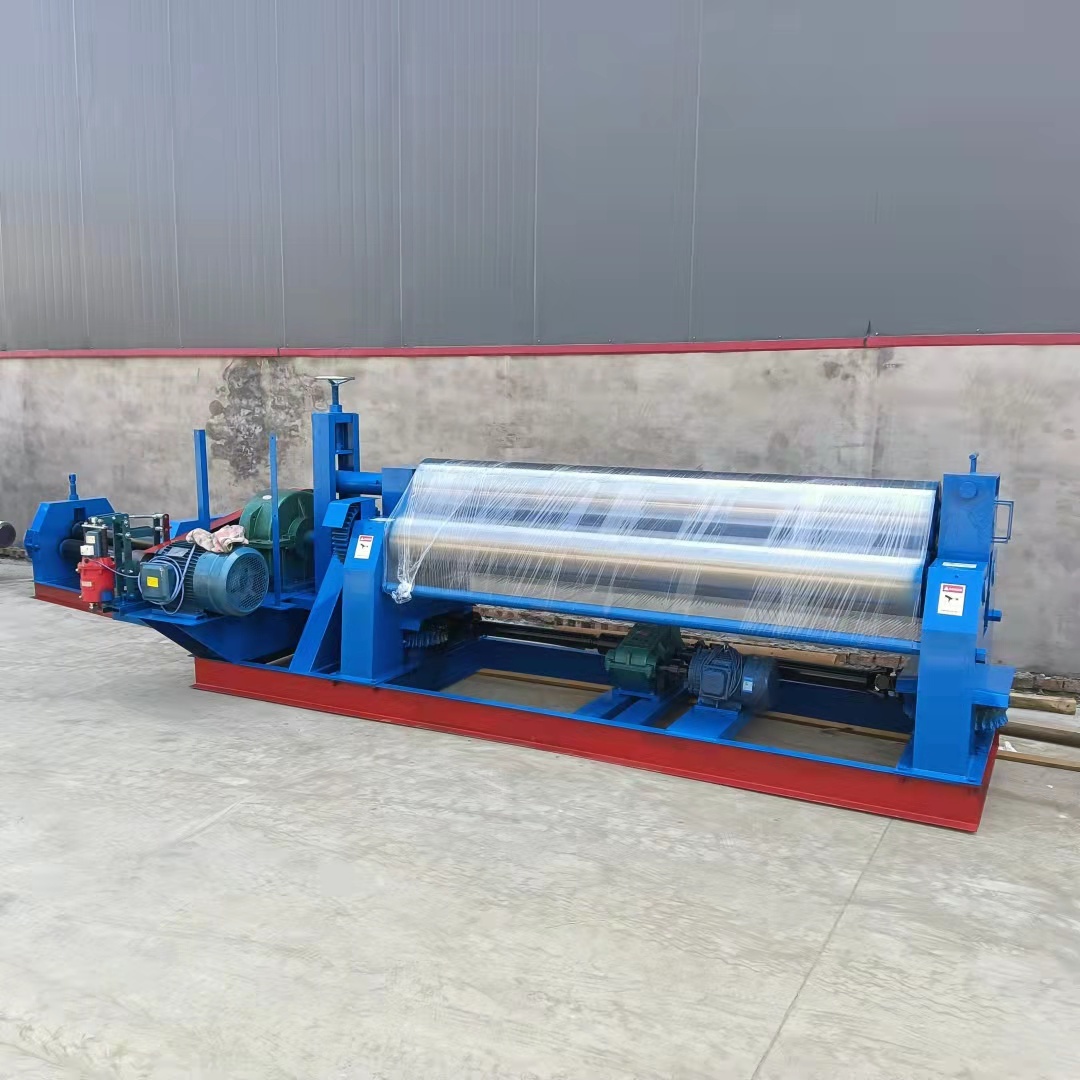

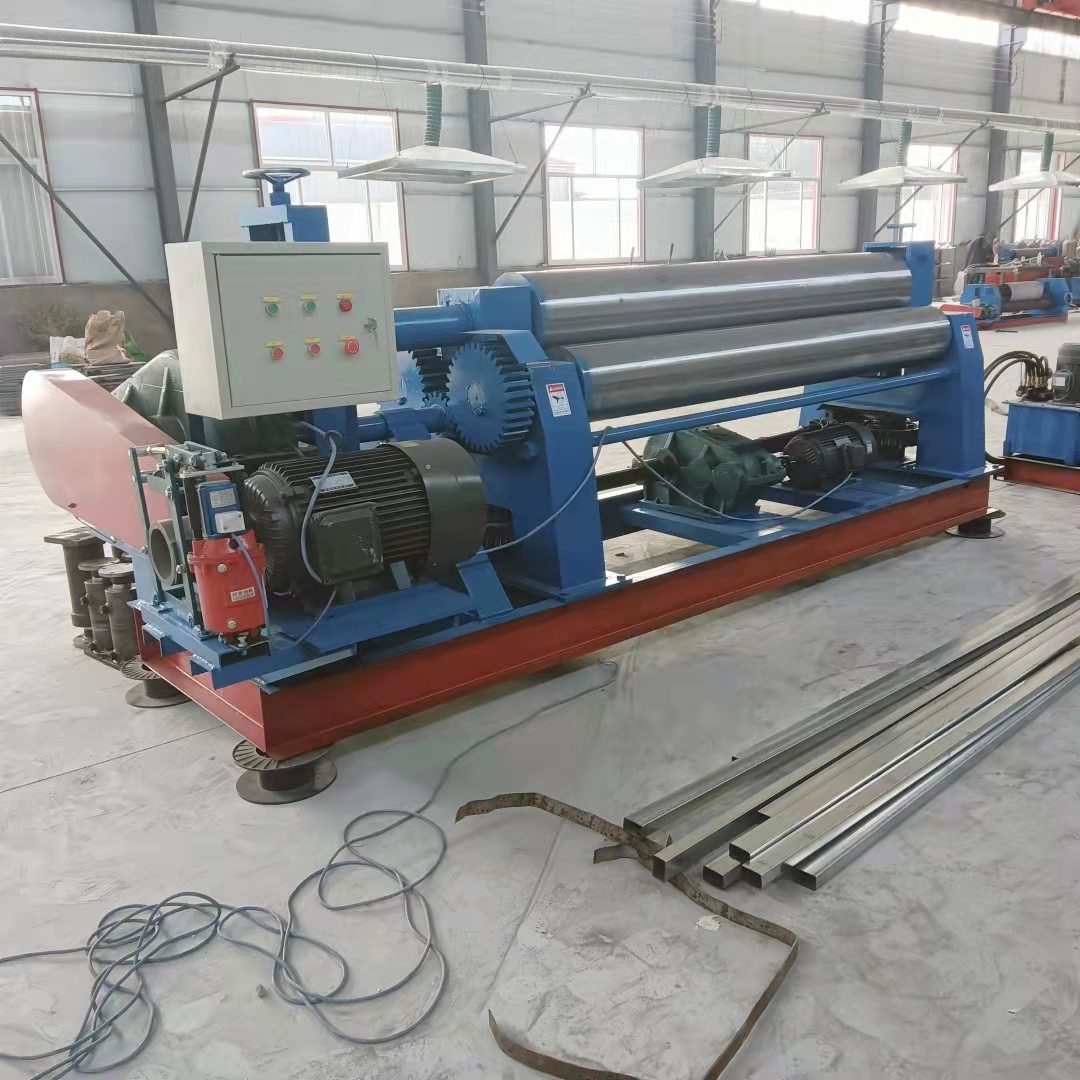

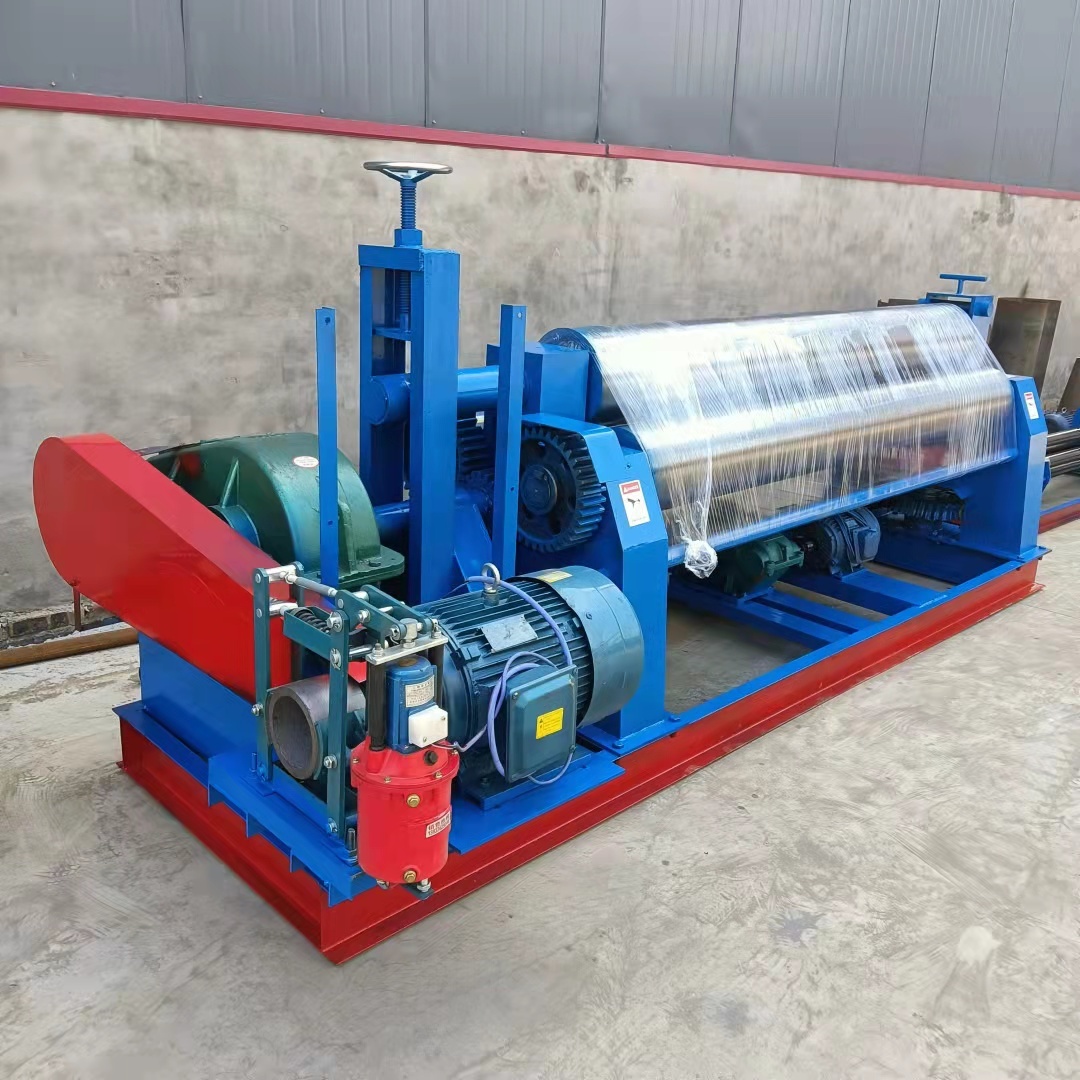

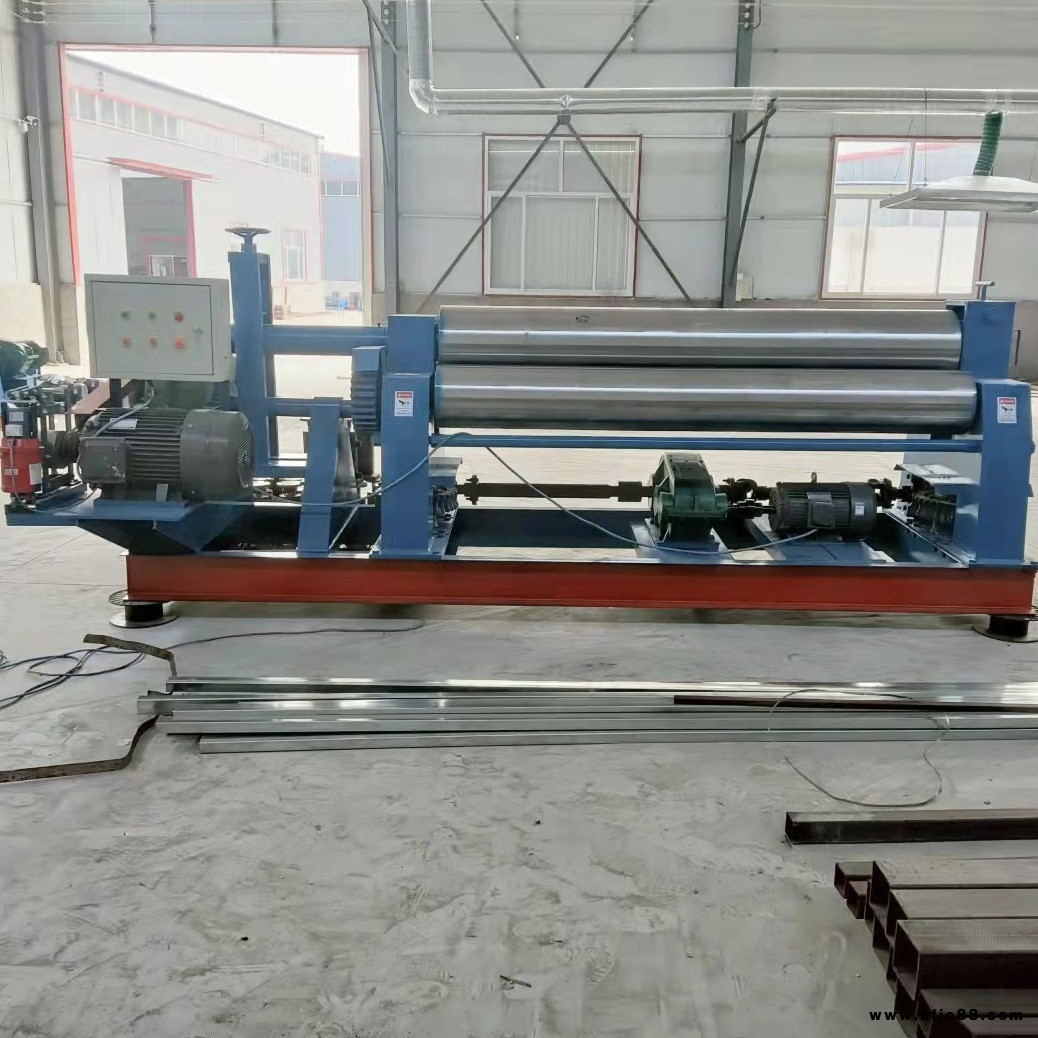

一、對稱上調式三輥卷板機
該卷板機是用于金屬板材型材彎曲、變型的一種通用設備，它借助于專用工具或其它設備來完成板材端面的預彎，可以卷制圓形、弧形工件，在石油、化工、鍋爐、水電、造船、工業設備安裝以及機械制造行業中有著廣泛的應用。
該機的潤滑系統,采用手動進行加注潤滑油，潤滑油路聯至各潤滑點，各體積小，結構緊湊，供油可靠，從而方便了設備的潤滑使用，提高了易損件的使用壽命。
上輥的上下運動采用了蝸輪、蝸桿傳動來實現，特點是傳動平穩，卷制錐體時，與手動壓下卷板相比，提高了工效，降低了勞動強度，適用于工作量較大的卷制工程。
二、主體結構
設備主體結構是由上輥裝置及壓下裝置、下輥裝置、主傳動裝置、翻倒裝置、左右側機架和底座組成。
2-1、上輥裝置及壓下裝置
上輥裝置由上輥、上輥軸承座等組成。
上輥兩端軸承座安置滑動軸承。
壓下裝置由副電機提供動力，通過減速機、蝸輪蝸桿、絲桿螺母機械傳遞扭矩，帶動上輥上下移動。蝸桿材質為45#鍛件
2-2、下輥裝置
下輥裝置由下輥、下輥軸承座、下輥開式齒輪、下輥滑動軸承等組成。下輥為主動輥，通過主傳動輸出齒輪、下輥開式齒輪、傳動扭矩至下輥。
2-3、主傳動裝置
主傳動裝置由主電機、齒輪減速機、制動器等組成。
2-4、翻倒裝置
翻倒裝置的翻倒為成品取出成為可能。
2-5、左右側機架、底座
左右側機架、底座為鋼板焊接件，焊后振動時效處理。
三、電氣控制系統
設備電控系統由電控柜、操作控制臺。動力電源380V/50HZ。主開關具有短路保護和主電機的過載保護功能。電機的正反轉由交流接觸器控制；強電控制元器件包括斷路器、熔斷器、接觸器、熱繼電器、按鈕、開關、指示燈等全部采用德力西系列。
四、設備的主要特長
上輥與下輥的平行度調整
上輥與下輥的平行度通過爪牙離合器調整，同步精度高。
