| 類型 : | 軸向型 | 產地 : | 河北 |
| 材質 : | 不銹鋼/碳鋼 | 品牌 : | 騰泰 |
| 型號 : | 530mm | 連接方式 : | 焊接/法蘭鏈接 |
| 壁厚 : | 6-18mm | 等級 : | 正品保證 |
| 管厚 : | 6-18mm | 特殊功能 : | 耐高壓 |

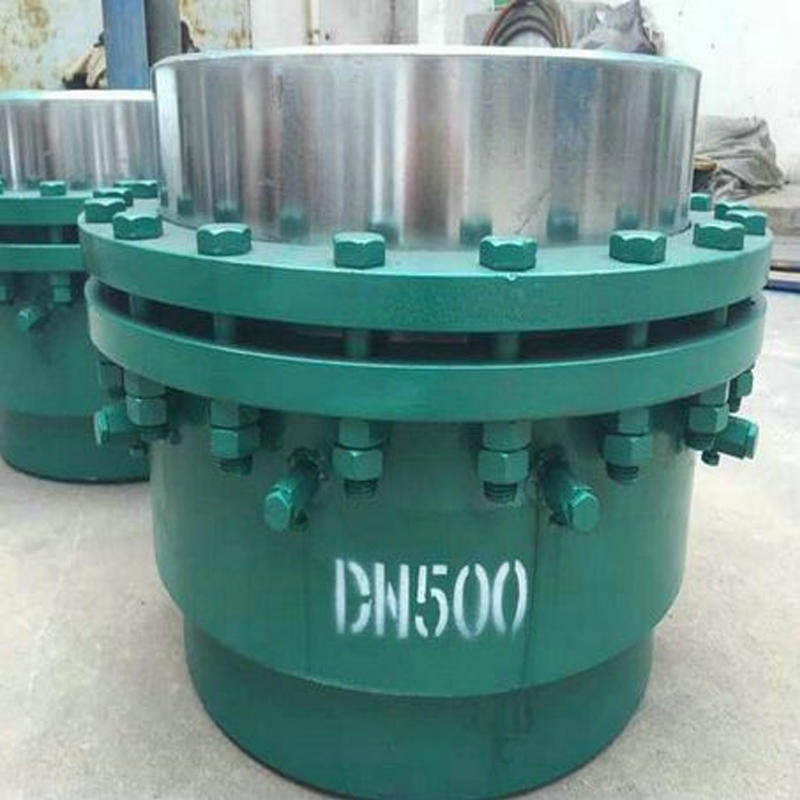

| 外形分類 : | 套筒補償器 | 直徑 : | DN500 |
| 執行標準 : | 技術要求/圖紙 |
波紋補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。
具體用途
補償器可補償軸向、橫向、角向，具有無推力、簡化支座設計、耐腐蝕、耐高溫、消聲減振等特點，特別適用于熱風管道及煙塵管道。
工作原理
波紋補償器是用以利用波紋補償器的彈性元件的有效伸縮變形來吸收管線、導管或容器由熱脹冷縮等原因而產生的尺寸變化的一種補償裝置，屬于一種補償元件。可對軸向，橫向，和角向位移的的吸收。
補償器安裝和使用要求
1、補償器在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。?
2、對帶內套筒的補償器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。?
3、需要進行“冷緊”的補償器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。 ?
4、嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。?
6、管系安裝完畢后，應盡快拆除波紋補償器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。?
7、補償器所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。?
8、水壓試驗時，應對裝有補償器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的補償器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。?
9、水壓試驗結束后，應盡 波殼中的積水，并迅速將波殼內表面吹干。?
10、與補償器波紋管接觸的保溫材料應不含氯.
補償器采用矩形截面，圓角波形，管道中單個膨脹節承受二維方向位移。由2個膨脹節組成的肘接管道可承受三維方向位移。矩形圓角金屬波紋膨脹節有全高、半高型、按照煙道尺寸，應力應變要求用戶可多波節選用。
1、用戶根據管系熱位移情況選定了合適的補償器以后，至少還得提供管內的流通介質，煙風道的設計壓力，運行時的 溫度，煙風道橫截面的外形尺寸(長、寬)所選用的波形(全高216mm、半高108mm)和波數(單個波紋單波數不超過6波)，以便進行補償器的結構設計和制造。
2、每波 允許膨脹量:全高型α=±24mm半高型α=±12mm。
3、擋灰板:對風道或少塵的管道可以不采用，對多塵的煙道應采用檔灰板。
4、為減少波紋管的波節數，應考慮冷拉50。
5、補償器適用于截面面積小于4.6平方米以及煙風道外形尺寸中有一邊小于1.5m但大于0.6mm的場合。標準全高型波紋補償器適用于所有的煙風道。
