| 品牌 : | 萬雄 | 用途 : | 管道防腐涂料 |
| 顏色 : | 綠色 紅色（可定制各種顏色） | 功能 : | 防腐 |
| 類型 : | 環(huán)氧防腐涂料 | 按溶劑類型分 : | 油性漆 |
| 單件凈重 : | 25kg | 保質(zhì)期 : | 6個月 |
| 總固含量≥ : | 80% | 干燥時間≤ : | 2小時 |
| 耐水性 : | 優(yōu) | 包裝規(guī)格 : | 25kg/桶 |
| 特色服務 : | 承接 脫硫塔污水池防腐施工 |
【溫馨提示】產(chǎn)品相關型號過多，網(wǎng)站中標識的價格以及參數(shù)僅作參考，具體價格以來電咨詢?yōu)闇?，歡迎新老客戶來公司考察面談??！
玻璃鱗片施工規(guī)范內(nèi)容：
一、施工基本要求：
1.待襯里施工設備基體結構、強度設計及焊接要求應符合HGJ33的技術規(guī)定。
2.待襯里施工設備基體及內(nèi)撐件的鏈接作業(yè)（如焊接、鉚接、螺接）應實施完畢。
3.設備基體及內(nèi)撐件襯里側(cè)焊縫必須實施滿焊，嚴禁間斷焊。
4.設備基體襯里側(cè)焊縫、基體表面焊瘤，弧坑及飛濺的焊渣必須打磨平整光滑。
5.待襯里施工設備基體表面油污及其他非銹污染物應清除干凈。
6.襯里施工開始后不允許進行焊接作業(yè)。
二、施工環(huán)境及安全要求：
1.施工環(huán)境溫度：環(huán)氧在（10-30）°為宜；聚酯、乙烯基酯在（5-30）℃為宜，待施工基體表面溫度應高于環(huán)境露點溫度3℃。環(huán)境相對濕度應小于85%
2.施工現(xiàn)場必須具備良好通風條件
3.露天施工應設置防風雨設施。
4.施工現(xiàn)場嚴禁使用明火。
5.施工用腳手架活吊架應牢固、穩(wěn)定。且應盡量避免與待襯里基體表面接觸，便于襯里施工，高空作業(yè)應設置兩層安全網(wǎng)。
6.玻璃鱗片襯里施工的安全和勞動保護必須符合國家現(xiàn)行有關標準的規(guī)定。
三、主要施工材料的要求：

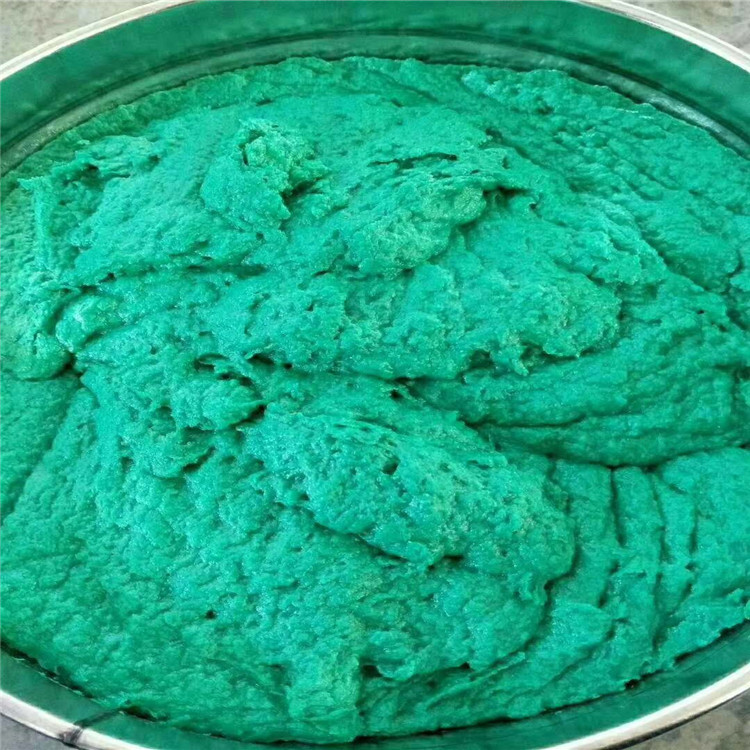

鱗片材料：1.用于配置鱗片襯里膠泥的的鱗片材料，其材料性狀應符合HG/T2641的規(guī)定。
2.配置鱗片襯里膠泥用的鱗片材料不得受潮，結塊或被非樹脂類液體污染。
樹脂：1.配置鱗片襯里膠泥的樹脂宜選用耐腐蝕性環(huán)氧樹脂、雙酚A型不飽和聚酯樹脂及乙烯基酯樹脂。
2.配制鱗片襯里膠泥的樹脂其性能應符合HG2-741、GB8237及GB50212的規(guī)定，且應在產(chǎn)品有效使用期內(nèi)。
四、固化劑
1.配制鱗片襯里施工料用的固化劑必須與所選用的樹脂相匹配。
2.配制鱗片襯里施工料用的固化劑性能應符合相應標準的規(guī)定，必須具備產(chǎn)品合格證，且應在產(chǎn)品有效使用期內(nèi)。
3.固化劑在使用前應按照規(guī)定量將固化劑與顏料漿混配均勻，制備成含顏料固化劑
五、增強纖維材料
1. 用于鱗片襯里增強的纖維其厚度以0.2mm為宜，各類纖維布的經(jīng)緯支紗密度以8*8為宜。
2. 玻璃纖維材料應選用非石蠟乳液型，且經(jīng)表面處理的中堿或無堿玻璃纖維制作的玻纖布，粗纖氈或表面氈。且不得受潮或被非樹脂類液體及粉狀固體污染。
六、施工機具及檢測儀器要求：
1.真空攪拌機：真空度不低于0.8MPA，轉(zhuǎn)速不大于56r/min
2.電火花針孔檢測儀：檢測電壓范圍（2000-7000）V，儀器精度為±10%
3.測厚儀：測厚范圍（0.3-4.0）mm，儀器精度為±0.01mm
