| 品牌 : | 萬雄 | 類型 : | 環氧防腐涂料 |
| 用途 : | 管道防腐涂料 | 按溶劑類型分 : | 油性漆 |
| 單件凈重 : | 25kg | 保質期 : | 6個月 |
| 總固含量≥ : | 80% | 干燥時間≤ : | 2小時 |
| 耐水性 : | 優 | 包裝規格 : | 25kg/桶 |
| 顏色 : | 綠色 紅色（可定制各種顏色） | 功能 : | 防腐 |
| 特色服務 : | 承接 脫硫塔污水池防腐施工 |
環氧煤瀝青底漆由環氧樹脂、煤j瀝青、防銹顏料、助劑、溶劑和固化劑等組成。環氧煤l青防腐蝕涂料由環氧與煤l青兩種主要成分組成，是甲（環氧）乙（固化劑）雙組份涂料，具有優良的附著力、堅韌性、耐潮濕、耐水、耐化學介質，具有防止各種離子穿過漆膜的性能，具有與被涂物件同膨脹同收縮的特性。漆膜從不脫落、龜裂。厚度0.51.0mm。環氧煤l青是性價比較高的一種防腐形式，工程實測表明，用環氧煤瀝青外加陰極保護。石油、燃氣管道使用二十年基本沒有發生腐蝕現象。環氧l青漆組份為環氧煤l青底漆和面漆，都是以環氧樹脂和煤l青為主要成膜物，添加各種防銹顏料、絕緣性填料、增韌劑、流平劑、稀釋劑、防沉劑等制成，B組份是改性胺類固化劑或以固化劑為主料，添加顏填料制成。本產品銷售時A、B組份配套供應，施工時按比例混合，攪拌均勻后在規定時間內用完。主要用于埋地或水下鋼質輸油、輸氣、供水、供熱管道的外壁防腐，也適用于各類鋼結構、碼頭、船舶、水閘、煤氣儲罐、煉油化工廠設備防腐及混凝土管、污水池、樓頂防水層、衛生間、地下室等混凝土結構的防水和防滲漏。
煤l青防腐漆特點；
（1）具有優異的耐化學介質腐蝕性和良好的物理機械性能，粘結力好，涂膜堅韌，并有優異的電絕緣性和抗滲透性，抗雜散電流和抗微生物侵蝕性，成膜后，可減少施工道數
（2）具有抗微生物，電絕緣性能好，耐土壤、污水、潮濕、濕熱、冷熱交替等環境下的腐蝕環氧煤瀝青
（3）耐水防腐性能優異 、附著力好、漆膜堅韌、機械強度高、耐化學腐蝕性好的優點，底漆中加入有效防銹漆顏料。耐鹽霧1000h以上；耐濕熱1000h以上。
煤瀝青防腐漆施工方法；

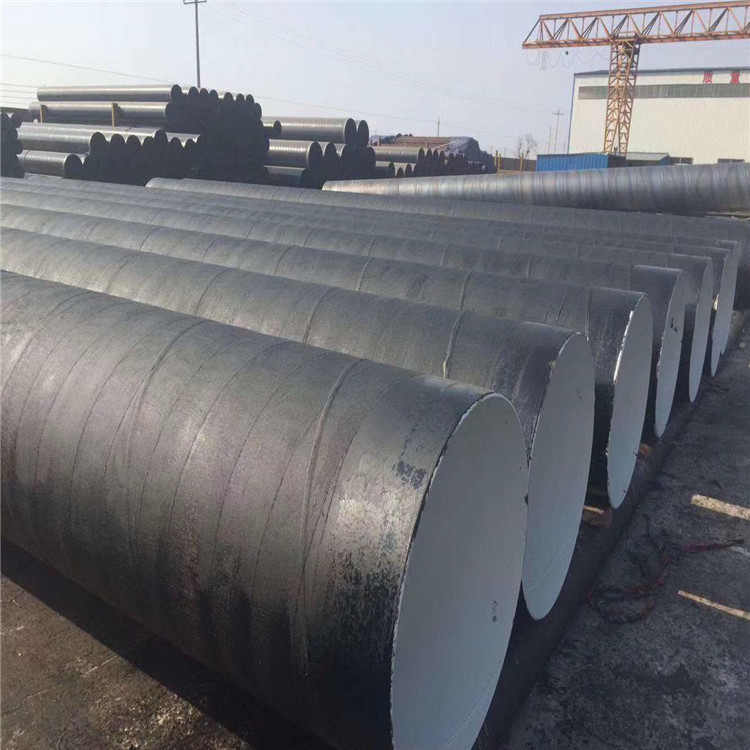

（一）鋼管表面處理鋼管在涂敷前，必須進行表面處理,除去油污、泥土等雜物。除銹標準應達到涂裝前鋼材表面處理中表2中Sa2.5等級，并使表面達到無焊瘤、無棱角、光滑無毛刺
（二）涂料配制環氧煤l青涂料的配制,應按下列要求進行。1.使用桶漆準備工作整桶漆在使用前,必須充分攪拌,使整桶漆混合均勻。底漆和面漆必需按廠家規定的比例配制，配制時應先將底漆或面漆倒入容器，然后再緩慢加入固化劑，邊加入邊攪拌均勻。2.施工注意事項剛開桶的底漆或面漆不得加入稀釋劑，在施工過程中,當粘度過大不宜涂刷時,加入稀釋劑重量不得超過5。配好的涂料需熟化30分鐘后方可使用，常溫下涂料的使用周期一般為46小時。
（三）涂刷底漆鋼管經表面處理合格后應盡快涂底漆,間隔時間不得超過八小時,大氣環境惡劣(如濕度過高,空氣含鹽霧）時，還應進一步縮短間隔時間。要求涂刷均勻,不得漏涂,每個管子兩端各留裸管l50mm左右，以便焊接。
(四)刮膩子焊縫高于管壁2mm，用面漆和滑石粉調成稠度適宜的膩子，在底漆表干后抹在焊縫兩側，并刮平成為過渡曲面，避免纏玻璃布時出現空鼓。(五)涂面漆和纏玻璃布：底漆表干或打膩子后,即可涂面漆。涂刷要均勻,不得漏涂。在室溫下,涂底漆與涂面漆的間隔時間不應超過24小時。
