| 品牌 : | 萬雄 | 類型 : | 環(huán)氧防腐涂料 |
| 用途 : | 管道防腐涂料 | 按溶劑類型分 : | 油性漆 |
| 單件凈重 : | 25kg | 保質(zhì)期 : | 6個月 |
| 總固含量≥ : | 80% | 干燥時間≤ : | 2小時 |
| 耐水性 : | 優(yōu) | 包裝規(guī)格 : | 25kg/桶 |
| 顏色 : | 綠色 紅色（可定制各種顏色） | 功能 : | 防腐 |

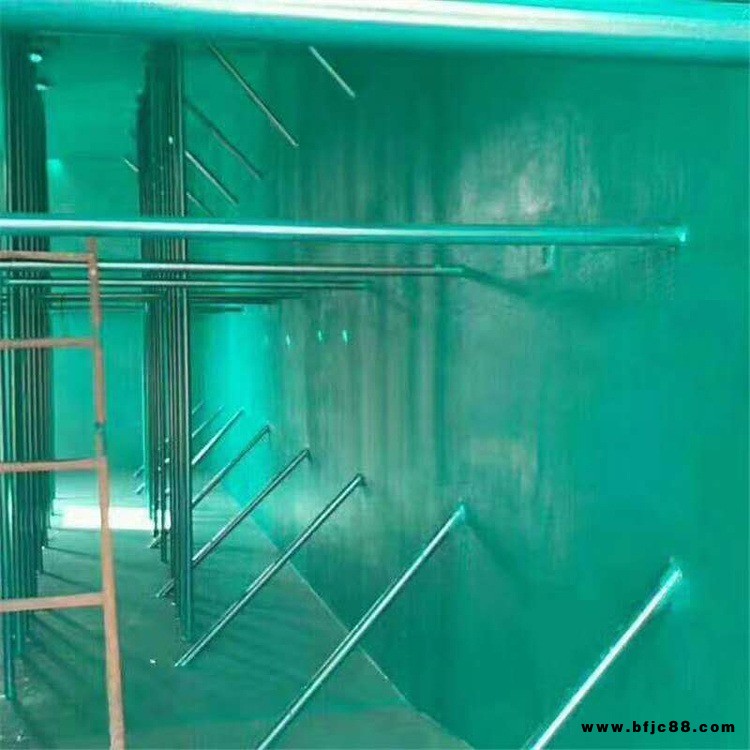

| 特色服務(wù) : | 承接 脫硫塔污水池防腐施工 |
萬雄 環(huán)氧玻璃鱗片涂料 乙烯基樹脂涂料 乙烯基鱗片涂料 環(huán)氧膠泥
產(chǎn)品介紹：
1. 玻璃鱗片膠泥由乙烯樹脂和玻璃鱗片組成，屬于厚漿型超長效防料使用期高達(dá)10-20年。
2. 在玻璃鱗片防腐涂料中，扁平狀鱗片在樹脂中重疊平行排列象塊塊瓦片，又如層層盔甲，形成致密的防滲透層。經(jīng)電子顯微鏡觀察，一毫米厚的涂料中約有160層玻璃鱗片，所以玻璃鱗片涂料稱之為“帶盔甲的涂料”。各種腐蝕介質(zhì)由涂層表面滲透到被保護(hù)的底材表面需要拐彎抹角地走曲折的道路，大大地延長了介質(zhì)滲透時間，實(shí)際上就相當(dāng)于增加了涂層厚度。另外，涂層內(nèi)大量的玻璃鱗片形成了許多小區(qū)域，使樹脂的微裂紋，微氣泡相互分離，這就大大減慢了介質(zhì)的滲透速度，使?jié)B透速率顯著縮小。所以玻璃鱗片涂料的抗水蒸氣滲透性比普通環(huán)氧涂料高5-15倍，比環(huán)氧玻璃鋼高4倍，比橡膠襯里更好。
3. 由于大量玻璃鱗片的存在，使下玻璃鱗片涂料襯里的熱膨脹系數(shù)與橡膠襯里相比更接近于鋼鐵的熱膨脹系數(shù)，所以玻璃鱗片涂料能承受使用過程中的溫度劇變。
4. 玻璃鱗片涂料的硬化收縮率低于玻璃鋼，所以存在于涂層于底材界面的內(nèi)應(yīng)力也隨之明顯減少，有助于抑制涂層龜裂、剝落現(xiàn)象出現(xiàn)，使其施工質(zhì)量易于保證，避免了玻璃鋼襯里常因施工質(zhì)量不良而造成的大面積脫落。
5. 玻璃鱗片涂料襯里在溫度到100℃時，其粘接強(qiáng)度仍能維持常溫下粘接強(qiáng)度的70％以上，而橡膠襯里當(dāng)溫度增加到80℃左右時，其粘接強(qiáng)度會突然下降?？梢姴Ａ[片涂料能較好地經(jīng)受熱沖擊作用
6. 玻璃鱗片涂料若局部產(chǎn)生缺陷，維修很容易，新的涂層與舊的涂層容易成為一體，并能保證相同厚度，可修復(fù)性遠(yuǎn)遠(yuǎn)超過橡膠襯里。
7. 涂層的硬度和耐磨性極好，其耐磨性比普通醇酸材料高2.5倍。
8. 含因量高，一般涂層厚度只要達(dá)到400微米以上就有長期保護(hù)效果。
9. 與傳統(tǒng)的雙組份環(huán)氧和不飽和樹脂玻璃鱗片涂料相比，本產(chǎn)品為單組份涂料，使用方便，可刷涂、滾涂、噴涂等。
施工方法：
玻璃鱗片膠泥施工方法的正確與否，不但影響施工的速度，更影響防腐層的使用壽命，下面小編就簡單介紹一下玻璃鱗片膠泥施工方法，希望對朋友們有所幫助。
為了防腐層有良好的附著力，施工之前要做好基體清理工作.
基體清理
1.涂裝作業(yè)前，應(yīng)去除基體表面的油污、殘銹、氧化皮等。
2.推薦使用具有中度堿性的水性清洗劑清除油污，然后用清水沖凈。
3.所有待涂鋼材表面必須達(dá)到Sa2.5級要求。局部修補(bǔ)涂層時，鋼材表面必須打磨到St3級。表面粗糙度要求控制在25～40μm范圍內(nèi)。
玻璃鱗片膠泥與固化劑配方比例
1.配比：主劑∶固化劑=10∶1(重量比)
2.混合時，應(yīng)在不斷攪拌液體組分的情況下，緩緩倒入固體組分。否則，容易結(jié)塊，我們強(qiáng)烈推薦使用機(jī)械攪拌。
3.玻璃鱗片膠泥混合后，將混合好的涂料用40目篩網(wǎng)過濾，并倒入另一只容器中。要求持續(xù)不斷地緩緩地?cái)嚢瑁允雇苛鲜冀K處于懸浮狀態(tài)中。
4.混合后的涂料有效期8小時，請根據(jù)施工進(jìn)度安排。
玻璃鱗片底涂施工
1）配制底涂、固化劑、促進(jìn)劑的容器及工具應(yīng)清潔、干燥，配制應(yīng)根據(jù)底涂施工用量邊用邊配，并在3小時內(nèi)用完。施工過程中如發(fā)現(xiàn)凝結(jié)塊等現(xiàn)象時，不得繼續(xù)使用。
2）滾涂一道底涂干膜厚約40um
3) 施工時，滾刷蘸上涂料，按一個方向反復(fù)滾動將涂料大致分布在被涂物表面，接著用滾刷上下密集地滾動，將涂料涂刷開，然后用滾刷按一定的方向滾動，使涂料均勻涂刷在被涂物表面。
4) 滾刷每次蘸涂料不宜過多，以防引起流掛和滾刷移動時涂料流淌。開始滾涂時，對滾刷輕微的施加壓力，隨著滾刷上涂料逐漸減少，逐漸增加壓力，使涂膜厚度均勻。
