| 品牌 : | 金慶 | 用途 : | 管道防腐涂料,船舶防腐涂料 |
| 顏色 : | 綠色 | 功能 : | 耐防腐耐高溫易施工 |
| 類型 : | 環氧玻璃鱗片涂料 | 按溶劑類型分 : | 油性漆 |
| 單件凈重 : | 25kg | 保質期 : | 6個月 |
| 總固含量≥ : | 65% | 干燥時間≤ : | 12小時 |
| 耐水性 : | 良好 | 包裝規格 : | 25kg/桶 |
| 特色服務 : | 承攬防腐施工 |
玻璃鱗片防腐漆 乙烯基樹脂玻璃鱗片涂料? 金慶公司熱銷 環氧玻璃鱗片涂料
環氧玻璃鱗片防腐漆，也叫厚涂型環氧玻璃鱗片防腐漆。是以環氧樹脂為基料，以玻璃鱗片為主要防銹顏料，其他防銹顏料、填料、助劑、有機溶劑、環氧固化劑等組合而成。具有極好的耐酸、耐堿、耐油、耐海水性、耐磨性、機械性和附著力，能防止水氣或化學氣體侵入，是耐酸堿漆中性能優異的一種涂料。

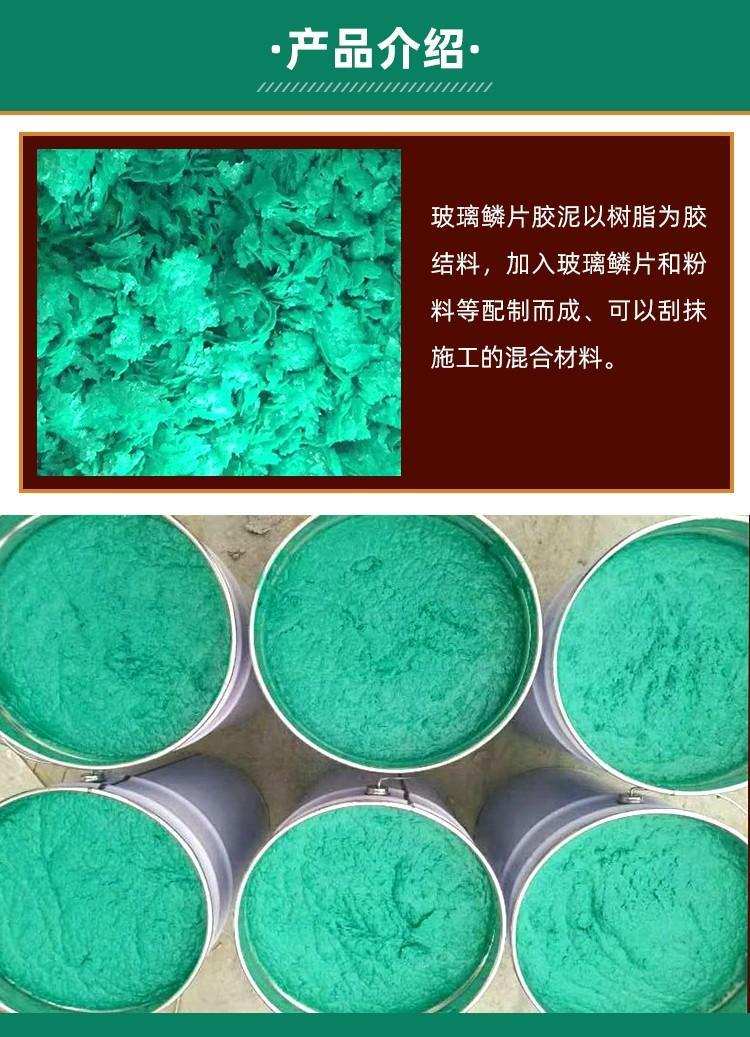

玻璃鱗片涂料是用微細片狀玻璃粉填充的一種涂料，其涂層不但可厚涂，而且由于片狀玻璃粉隔離作用很大，對水、水蒸氣、電解質和氧的防滲透效果很好，因此是一種優異的重防腐涂料，采用適當規格的玻璃片填充的環氧樹脂涂膜，透濕率比其它涂膜小得多，玻璃片涂層的厚度也很重要，要使玻璃片涂料達到理想的防腐效果，其涂層厚度必須在500μm以上。
環氧玻璃鱗片防腐漆優點：
(1) 力學性能高。環氧樹脂具有很強的內聚力，分子結構致密，所以它的力學性能高于酚醛樹脂和不飽和聚酯等通用型熱固性樹脂。
(2) 附著力強。環氧樹脂固化體系中含有活性極大的環氧基、羥基以及醚鍵、胺鍵、酯鍵等極性基團，賦予環氧固化物對金屬、陶瓷、玻璃、混凝士、木材等極性基材以優良的附著力。
(3) 固化收縮率小。一般為12。是熱固性樹脂中固化收縮率小的品種之一(酚醛樹脂為810；不飽和聚酯樹脂為46；有機硅樹脂為48)。線脹系數也很小，一般為6×10-5/。所以固化后體積變化不大。
(4) 工藝性好。環氧樹脂固化時基本上不產生低分子揮發物，所以可低壓成型或接觸壓成型。能與各種固化劑配合制造無溶劑、高固體、粉末涂料及水性涂料等環保型涂料。
(5) 優良的電絕緣性。環氧樹脂是熱固性樹脂中介電性能優的品種之一。
(6) 穩定性好，抗化學藥品性優良。不含堿、鹽等雜質的環氧樹脂不易變質。只要貯存得當(密封、不受潮、不遇高溫)，其貯存期為1年。超期后若檢驗合格仍可使用。環氧固化物具有優良的化學穩定性。其耐堿、酸、鹽等多種介質腐蝕的性能優于不飽和聚酯樹脂、酚醛樹脂等熱固性樹脂。因此環氧樹脂大量用作防腐蝕底漆，又因環氧樹脂固化物呈三維網狀結構，又能耐油類等的浸漬，大量應用于油槽、油輪、飛機的整體油箱內壁襯里等。
(7) 環氧固化物的耐熱性一般為80100。環氧樹脂的耐熱品種可達200或更高。
?
玻璃鱗片防腐過程中的注意事項：

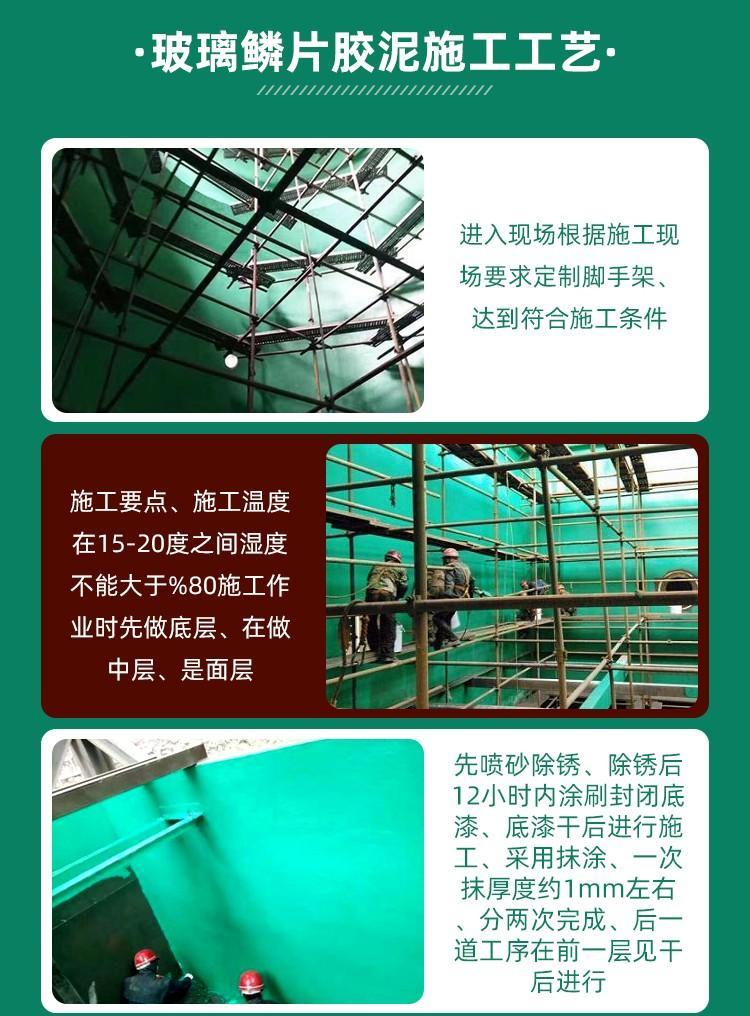

在防腐施工的時候有什么注意事項嗎？玻璃鱗片防腐的注意事項倒不如說是施工的工藝，因為玻璃鱗片的防腐施工也需要有一些步驟在里面，首先， 防腐施工的防物體要進行常規的表面處理，除灰、除油漬、除銹等。施工的方法也比較靈活，刷、滾或高壓無氣噴涂都可以，每次施工時應在前道涂層表干了之后的基礎上進行，較后可以根據需要來確定所需涂裝次數。
1、基體打磨表面凸角R5°C濕度<85，噴砂等級為Sa2以上，控制噴砂對周邊環境的影響，無需玻璃鱗片膠泥防腐的部位提前做到防護工作，噴砂基體表面應完全呈現金屬銀白色，
2、樹脂玻璃鱗片膠泥底漆的涂刷：噴砂基體表面應在6-8小時內涂刷樹脂玻璃鱗片底漆，涂刷底漆應均勻、致密、無泄漏。涂刷完底漆表面不得有淤積、夾雜物、流淌痕跡。成型后底漆觸摸檢查不得有未固化沾手區，若有則將該區域底漆全部清除，用溶劑認真擦洗后重涂，
3、在進行玻璃鱗片膠泥底層內襯施工之前，基體上的樹脂玻璃鱗片底漆將不超過2星期(在直接陽光照射下1星期)。在底層玻璃鱗片膠泥內襯施工以前保證樹脂玻璃鱗片底漆不粘手。
4、如所供原材料（玻璃鱗片膠泥）需現場勾兌、加工、必須按照原材料廠家或相關國家防腐標準配比，并提交制作、加工、勾兌技術方案或措施方案；注明施工工序、厚度、方法。在玻璃鱗片膠泥施工方案充分 出來
