| 品牌 : | 軍杰 | 型號 : | 600*600 |
| 連接形式 : | 法蘭 | 材質 : | 碳鋼 |
| 公稱通徑 : | 600 | 適用介質 : | 各種高腐蝕化學介質 |
| 壓力環境 : | 常壓 | 工作溫度 : | 常溫 |
| 標準 : | 行業標準 | 外形 : | 中型 |
| 流動方向 : | 雙向 | 驅動方式 : | 電動 |
| 零部件及配件 : | 法蘭 | 形態 : | 針式 |
| 類型(通道位置) : | 直動式 |

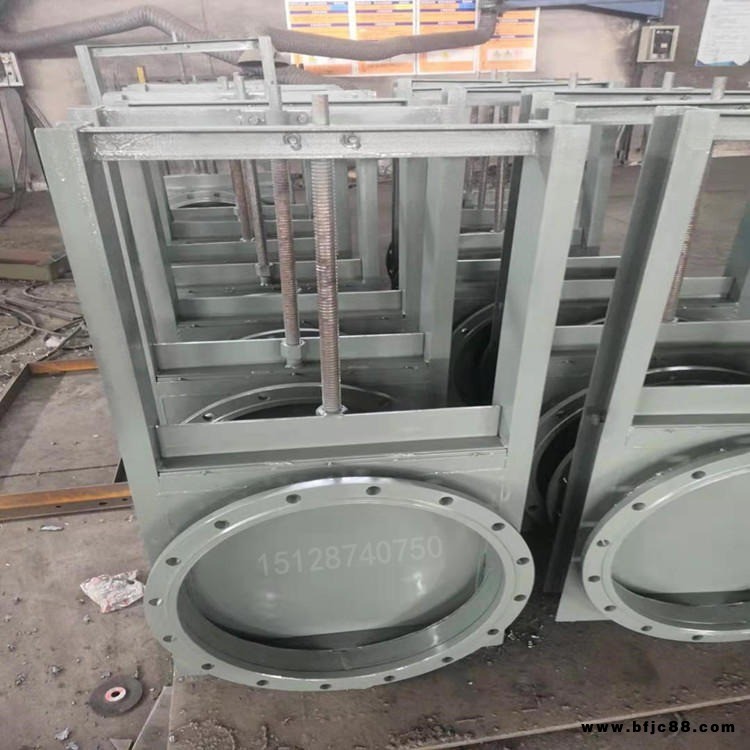

插板閥是閘閥的一種，插板閥通常用有較大顆粒的物料管道上，或用在固體、粉體物料的管道上，一般情況下閘閥密封效果要好，插板閥密封效果差一些。插板閥我知道的常用在有較多雜質的污水管道上，優其是處理管道上。而插板閥用于冶金，化工，能源等系統的煤氣管線，是一種。閘閥跟插板閥不是一個概念，插板閥很簡單就是一塊圓板一般是用來做阻斷用的，插板閥是閘閥的一種。閘閥通常用在流體管道上，而插板閥通常用在固體、粉體物料上。
插板閥密封結構可以分軟密封、硬密封結構。電動插板閥工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。插板閥在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。

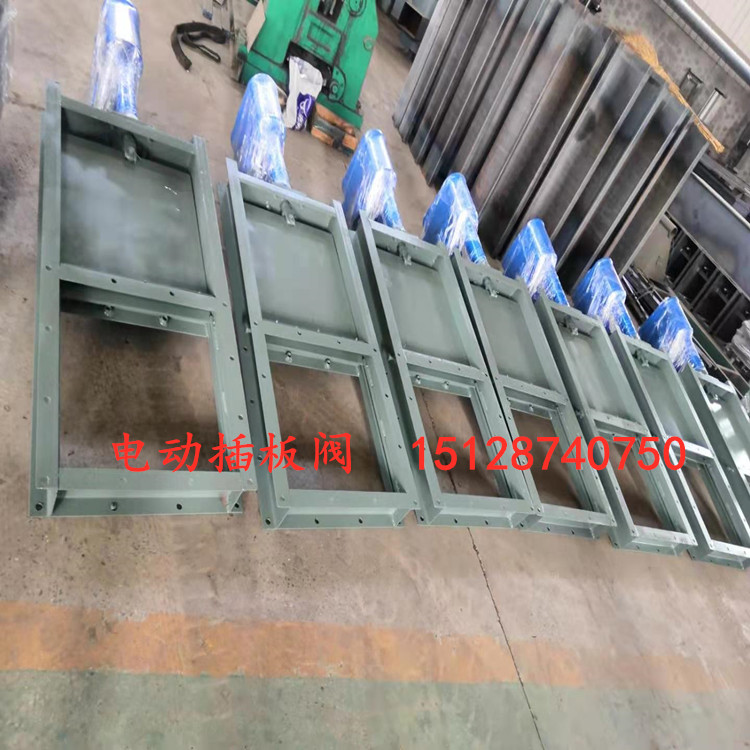

電動插板閥是粉料、晶粒料、小顆粒料的流量輸送控制的主要設備。電動插板閥廣泛適用于冶金、礦山、建材、糧食、化工等行業。該閘門配備電動、氣動、電液動推桿作為驅動裝置，是控制流量大小，切斷迅速的理想設備。插板閥結構緊湊、耐磨，泄漏量小，具有操作簡便、動作靈活、省力等特點，可以在高溫、高粉塵、強磁的環境下正常工作。
電液動插板閥產品的結構特點和工作原理：
電液動閘板閥主要由電動執行器、框架、閘板、絲桿、螺母、密封材料等零件構成。閘板上開有一個通徑大小的開口，通過閘板啟閉使得閘板上開口跟通徑做完全脫離和相吻合的動作。當執行器控制使閥桿帶差閥桿螺母，閘板慢慢地上升到全開，反之為關。
插板閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，插板閥只能作全開和全關，不能作調節和節流。插板閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分插板閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
