| 加工定制 : | 是 | 品牌 : | 上海茂北/Maobei |
| 型號 : | H41W/H41H | 材質 : | 鑄鐵/碳鋼/不銹鋼/特材 |
| 連接形式 : | 法蘭/焊接/螺紋 | 結構形式 : | 升降式 |
| 公稱通徑 : | DN15~DN1200 | 適用介質 : | 水、氣、油等 |
| 形態 : | 柱塞式 | 壓力環境 : | 低壓/常壓/高壓 |
| 標準 : | 國標/美標/日標 | 流動方向 : | 單向 |
| 驅動方式 : | 手動 | 工作溫度 : | 低溫/常溫/高溫 |
| 類型(通道位置) : | 直通式 |

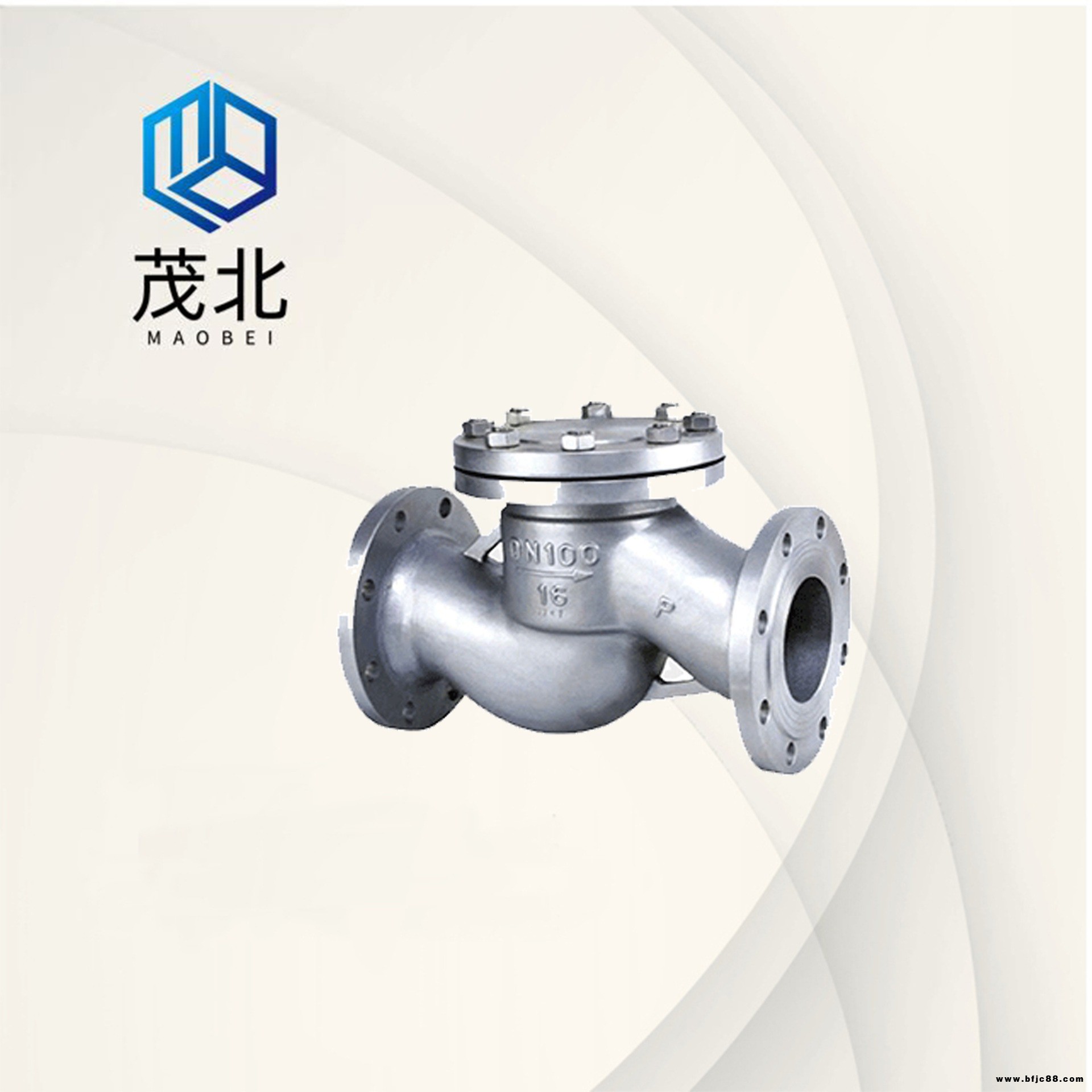

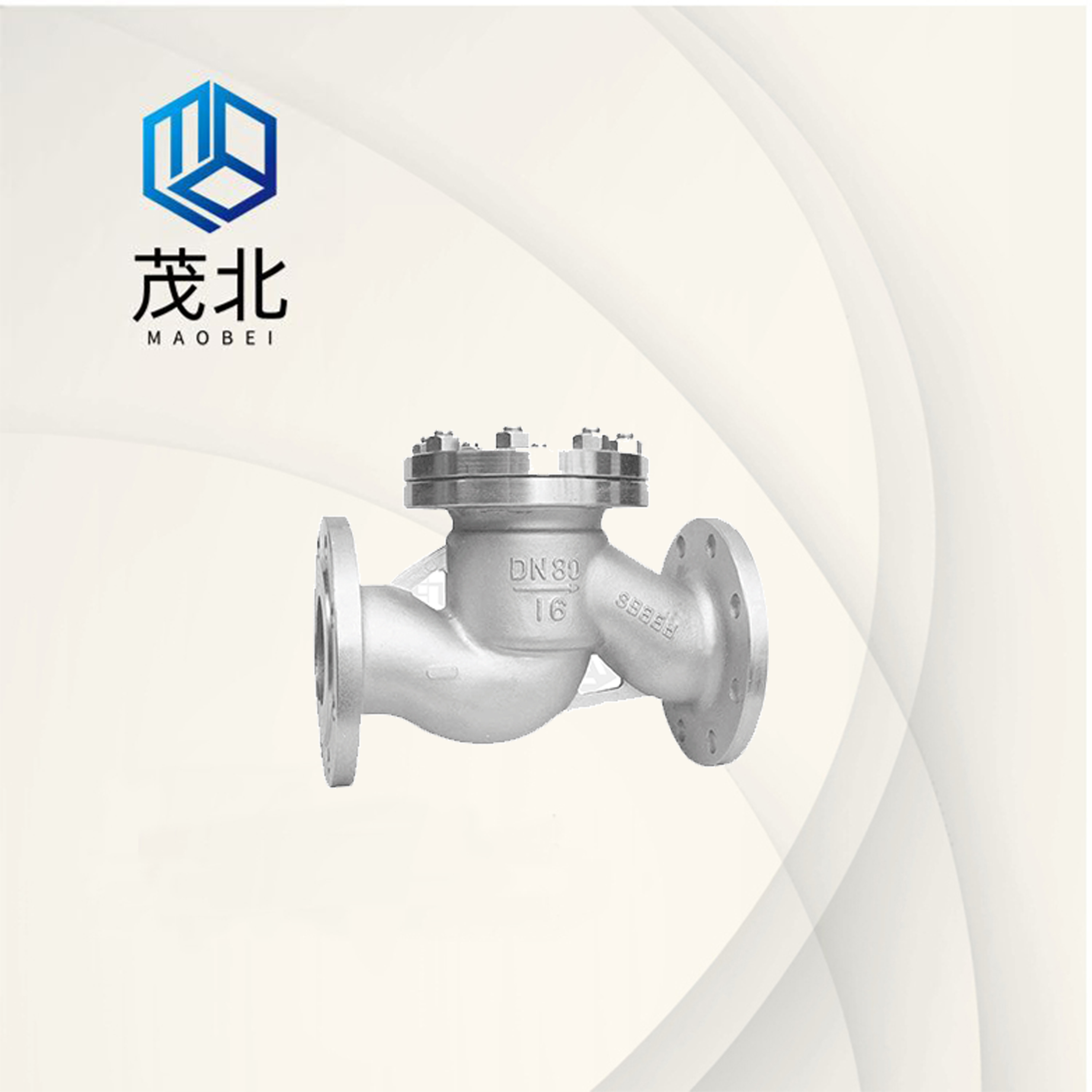

H41H,H41W不銹鋼升降式止回閥
H41H、H41W不銹鋼升降式止回閥廣泛適用于公稱壓力PN1.6～10.0MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油品、蒸汽等。其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。
| 產品名稱： | 不銹鋼升降式止回閥 | 產品型號： | H41H、H41W |
| 公稱通徑： | DN15～DN300 | 結構形式： | 升降式 |
| 公稱壓力： | 1.6MPa～10.0MPa | 連接方式： | 焊接、法蘭 |
| 適用溫度： | -29oC～+550oC | 驅動方式： | 介質推動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽 | 生產廠家： | 上海茂北閥門有限公司 |
產品說明
H41H、H41W不銹鋼升降式止回閥廣泛適用于公稱壓力PN1.6～10.0MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油品、蒸汽等。其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。
結構特點
1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。
零件材料
| 零件名稱 | 材料牌名 | |||
| 閥體 | 304 | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 閥蓋 | 304 | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 閥瓣 | 304 | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 墊片 | 石墨纏繞墊片 | 石墨纏繞墊片 | 聚四氟乙稀纏繞墊片 | 聚四氟乙稀纏繞墊片 |
技術參數
| 公稱壓力 | 殼體材料 | 試驗壓力(Mpa) | ||||
| PN（MPa） | 304 | ZGCr5Mo(C5) | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 強度試驗 | 液體密封 |
| 1.6 | H41H-16P | H41Y-16I | H41W-16P | H41W-16R | 2.4 | 1.8 |
| 2.5 | H41H-25P | H41Y-25I | H41W-25P | H41W-25R | 3.8 | 2.8 |
| 4.0 | H41H-40P | H41Y-40I | H41W-40P | H41W-40R | 6.0 | 4.4 |
| 6.4 | H41H-64P | H41Y-64I | H41W-64P | H41W-64R | 9.6 | 7.1 |
| 10.0 | H41H-100P | H41Y-100I | H41W-100P | H41W-100R | 15.0 | 11.0 |
| 適用溫度 | -40-200℃ | ≤550℃ | -40-200℃ | -40-200℃ | 超出溫度范圍，請訂貨時注明 | |
| 適用介質 | 水、蒸氣、油品等 | |||||
外形結構圖
?
主要外形尺寸
| 型號 | 公稱通徑 | 尺寸 | |||||||
| DN(mm) | L | D | D1 | D2 | D6 | b | Z-φd | H | |
| H41H-16C | 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 77 | |
| 20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 80 | ||
| 25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 85 | ||
| 32 | 180 | 135 | 100 | 75 | 16 | 4-18 | 95 | ||
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 105 | ||
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 120 | ||
| 65 | 290 | 180 | 145 | 120 | 18 | 8-18 | 130 | ||
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 140 | ||
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 155 | ||
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 180 | ||
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 215 | ||
| 200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 260 | ||
| 250 | 730 | 405 | 355 | 320 | 30 | 12-25 | 315 | ||
| H41H-25 | 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 100 | |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 105 | ||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 120 | ||
| 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 130 | ||
| 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 135 | ||
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 149 | ||
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 160 | ||
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 170 | ||
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 194 | ||
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 222 | ||
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 255 | ||
| 200 | 600 | 360 | 310 | 278 | 34 | 12-25 | 312 | ||
| H41H-40 | 15 | 130 | 95 | 65 | 45 | 40 | 16 | 4-14 | 80 |
| 20 | 150 | 105 | 75 | 55 | 51 | 16 | 4-14 | 100 | |
| 25 | 160 | 115 | 85 | 65 | 58 | 16 | 4-14 | 110 | |
| 32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-18 | 120 | |
| 40 | 200 | 145 | 110 | 85 | 76 | 18 | 4-18 | 140 | |
| 50 | 230 | 160 | 125 | 100 | 88 | 20 | 4-18 | 145 | |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 8-18 | 160 | |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 8-18 | 170 | |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-23 | 195 | |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 8-25 | 225 | |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 8-23 | 255 | |
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 12-30 | 318 | |
| H41H-64 | 15 | 170 | 105 | 75 | 55 | 40 | 20 | 4-14 | 75 |
| 20 | 190 | 125 | 90 | 68 | 51 | 22 | 4-18 | 110 | |
| 25 | 210 | 135 | 100 | 78 | 58 | 24 | 4-18 | 125 | |
| 32 | 230 | 150 | 110 | 82 | 66 | 24 | 4-23 | 152 | |
| 40 | 260 | 165 | 125 | 95 | 76 | 24 | 4-23 | 168 | |
| 50 | 300 | 175 | 135 | 105 | 88 | 26 | 4-23 | 170 | |
| 65 | 340 | 200 | 160 | 130 | 110 | 28 | 8-23 | 188 | |
| 80 | 380 | 210 | 170 | 140 | 121 | 30 | 8-23 | 205 | |
| 100 | 430 | 250 | 200 | 168 | 150 | 32 | 8-25 | 230 | |
| H41H-100 | 15 | 170 | 105 | 75 | 55 | 40 | 20 | 4-14 | 100 |
| 20 | 190 | 125 | 90 | 68 | 51 | 22 | 4-18 | 110 | |
| 25 | 210 | 135 | 100 | 78 | 58 | 24 | 4-18 | 125 | |
| 32 | 230 | 150 | 110 | 82 | 66 | 24 | 4-23 | 140 | |
| 40 | 260 | 165 | 125 | 95 | 76 | 26 | 4-23 | 170 | |
| 50 | 300 | 195 | 145 | 112 | 88 | 38 | 8-25 | 185 | |
| 65 | 340 | 220 | 170 | 138 | 110 | 32 | 8-25 | 200 | |
| 80 | 380 | 230 | 180 | 148 | 121 | 34 | 8-25 | 235 | |
安裝維護
1、本閥門通路兩端須堵塞，存在干燥通風的室內。如長期存放，應經常檢查防銹蝕。
2、安裝前應將閥門清洗干凈，并消除在運輸過程中造成的缺陷。
3、安裝時必須仔細核對閥門上的標志和銘牌是否符合使用要求。
4、升降式垂直瓣止回閥應安裝在垂直管道上。
5、升降式水平瓣止回閥應安裝在水平管道上。
6、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
7、安裝止回閥時，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截?cái)嘟橘|(zhì)的正常流動。底閥應安裝在水泵吸水管路的底端。
8、通式不銹鋼升降式止回閥應安裝于水平管路上,立式不銹鋼升降式止回閥和底閥一般安裝在垂直管路上,并且介質自下而 動。
9、止回閥關閉時，會在管路中產生水錘壓力，嚴重時會導致閥門、管路或設備的損壞，尤其對于大口管路或高壓管路，故應引起止回閥選用者的高度注意。
