| 加工定制 : | 是 | 品牌 : | 上海茂北/Maobei |
| 型號 : | D941W/D941X | 材質 : | 鑄鐵/碳鋼/不銹鋼/特材 |
| 連接形式 : | 法蘭/焊接/對夾 | 結構形式 : | 偏置板式 |
| 適用介質 : | 水、氣、油、酸堿 | 壓力環境 : | 低壓/常壓/高壓 |
| 工作溫度 : | 常溫/低溫/高溫 | 標準 : | 國標/美標 |
| 流動方向 : | 雙向 | 驅動方式 : | 電子 |
| 零部件及配件 : | 執行器 | 用途 : | 調節、切斷 |
| 類型(通道位置) : | 直通式 | 口徑 : | DN40--DN2200 |
| 公稱通徑 : | DN100 |
| 產品名稱： | 電動調節蝶閥 | 產品型號： | D941W |
| 公稱通徑： | DN50～DN1000 | 閥座密封： | 硬密封 |
| 公稱壓力： | 1.0Mpa～1.6MPa | 連接方式： | 對夾、法蘭 |
| 適用溫度： | -20oC～+150oC | 驅動方式： | 手動、蝸輪、電動、氣動 |
| 閥體材質： | 鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、氣體、粉體、液體 | 生產廠家： | 上海茂北閥門有限公司 |

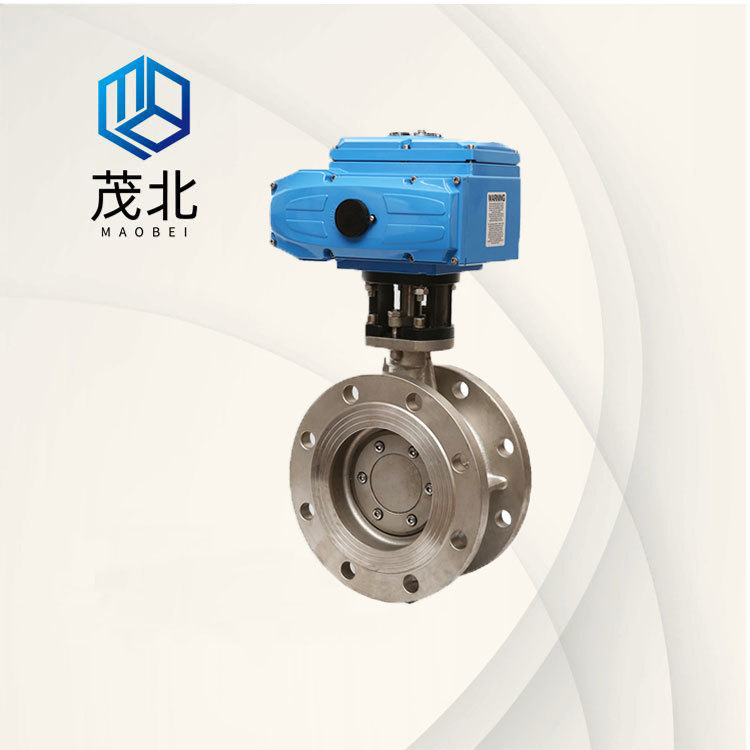

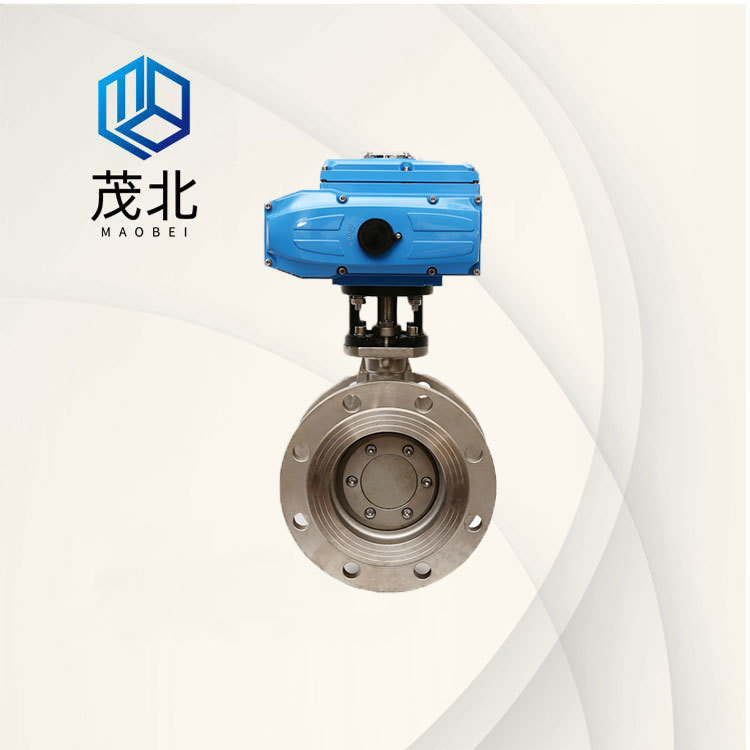

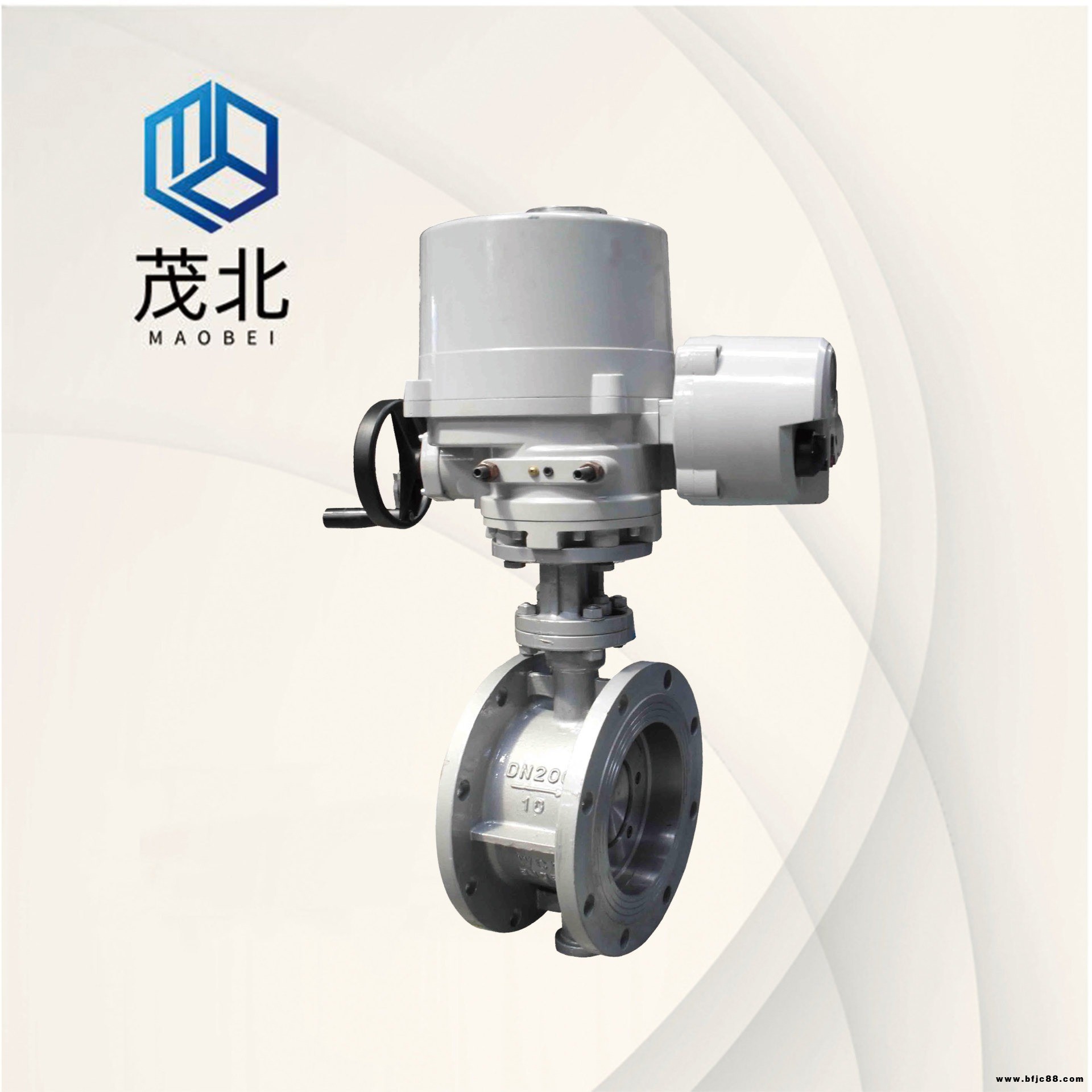

電動調節蝶閥D941W產品概述：
電動調節蝶閥D941W采用三偏心結構，密封面之間無摩擦傳動、具有抗磨損、機械性能好、耐高溫、耐高壓及使用壽命長等特點。按連接方式可分為電動硬密封法蘭式蝶閥和電動硬密封對夾式蝶閥，可分別用于不同的工業管道，以及具有腐蝕性介質的場所。該電動硬密封蝶閥密封件采用金屬材料或其它叫硬材質所制造而成，如：碳鋼+不銹鋼、不銹鋼+硬質合金等、可以廣泛應用于≤550°C的化工、環保處理、燃氣、油品、蒸汽、水、及腐蝕性介質等多種管路中作調節流量或截斷介質的作用。
電動調節蝶閥D941W工作原理：
電動調節蝶閥D941W由電動執行器和金屬密封蝶閥組成，通過電動執行機構的電源驅動來開啟或關閉閥門，閥桿帶動閥板在0-90度的范圍內做來回旋轉的動作。也可根據工況需要裝配智能多回轉電動執行機構或智能型調節執行機構可實現蝶閥蝶板無限制自動化開關和對蝶閥蝶板開度大小進行任意調節，從而控制介質的溫度、流量、壓力、液位等各項參數的精確控制。在高壓溫高壓下可保持良好的操作，且比較耐磨、機械性好、使用壽命長，但密封性能相對比于軟密封蝶閥就比較差。
電動調節蝶閥D941W主要技術參數：
公稱通徑：DN50~1200mm、
公稱壓力：1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa、
連接方式：對夾式連接、法蘭式連接
閥體形式：直通鑄造蝶閥
閥芯形式：蝶板式
流量特性：近似快開型
密封結構：對夾式蝶閥、法蘭式蝶閥
密封形式：金屬硬密封
密 封 圈：閥體碳鋼、不銹鋼制造打磨而成
閥板材質：碳鋼（WCB）、不銹鋼304、不銹鋼316等
閥體材質：碳鋼（WCB）、不銹鋼304、不銹鋼316等
適用范圍：燃氣、水、蒸汽、油品、腐蝕性介質等
動作范圍：0~90度
泄 漏 量：按GB/T4213-92、為KV值得10-4
適用溫度：碳鋼：-30°C~+380°C、不銹鋼：-40°C~+450°C、
執行機構：多回轉電裝、精小型電裝、QT型智能型電裝（可配防爆型及手輪裝置）
電源電壓：AC220V、AC380V、DC24V
控制形式：開關型（開關兩位控制）、智能調節型（4~20mA模擬信號控制）
環境溫度：-30°C~+70°C
產品特點：適用范圍廣、可用于高溫高壓、啟閉無摩擦、耐腐蝕、使用壽命長

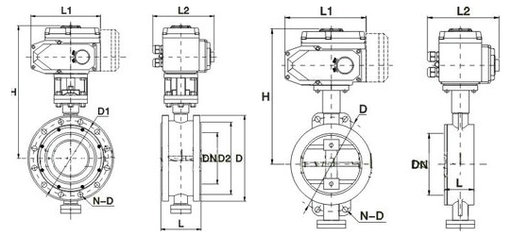

電動調節蝶閥D941W外形結構圖：
電動硬密封蝶閥和電動軟密封蝶閥的區別：
（1）軟密封蝶閥多為中線型，硬密封多為單偏心、雙偏心、三偏心蝶閥結構。
（2）軟密封用于常溫環境，硬密封可用于低溫、常溫、高溫等環境。
（3）軟密封使用于低壓、常壓。硬密封可以使用于中高壓等場合。
（4）軟密的和三偏心硬密封蝶閥密封性能好，三偏心蝶閥在高壓高溫環境下可以保持良好的密封。
電動硬密封蝶閥和電動軟密封蝶閥的優缺點：
（1）軟密封的優點是密封好，缺點是容易老化，磨損，使用壽命短。
（2）硬密封蝶閥使用壽命長，但是密封性相對比軟密封差。
（3）軟密封蝶閥適用于常溫常壓的水處理、環保、輕工、化工、等行業工況。硬密封多用于供熱、煤氣、油品等高溫高壓環境
電動調節蝶閥D941W訂貨須知：
1、對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍等、
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、貨期、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
