| 品牌 : | 上海茂北/Maobei | 型號 : | J41W/J41H |
| 連接形式 : | 法蘭/焊接/螺紋 | 材質 : | 鑄鐵/碳鋼/不銹鋼/特材 |
| 公稱通徑 : | DN15~DN50 | 適用介質 : | 水、汽、油等 |
| 壓力環境 : | 低壓/常壓/高壓 | 工作溫度 : | 低溫/常溫/高溫 |
| 標準 : | 國標/美標/日標 | 外形 : | 大型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 手輪 | 形態 : | 柱塞式 |
| 類型(通道位置) : | 直通式 |

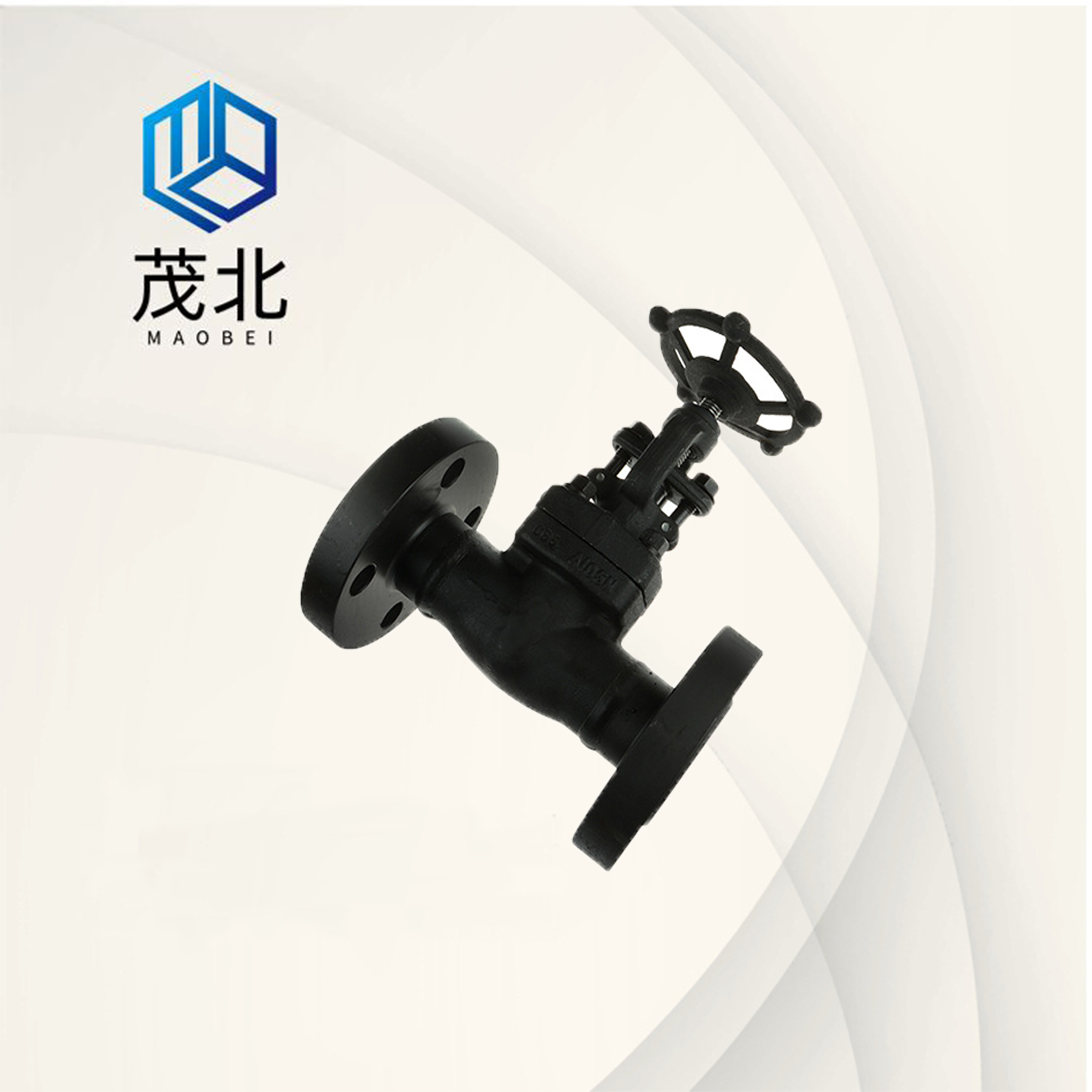

高溫高壓鍛造截止閥：
鍛鋼截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于截止閥的閥桿開啟或關閉行程相對較短，而且具有非?？煽康那袛喙δ埽钟捎陂y座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流使用。
高溫高壓鍛造截止簡介：
? ? ? ?鍛鋼法蘭截止閥的啟閉件是塞型的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非?？煽康那袛喙δ埽钟捎陂y座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流用。鍛鋼法蘭截止閥在環保、發電、化工、石油、熱處理等工業中的使用極為普遍，適用溫度、壓力范圍很大，但一般在中、小口徑的管道上比較常見。
? ? ? ?鍛鋼法蘭截止閥有三種閥蓋設計形式.第1種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片（316夾柔性石墨制造）密封?？蛻粲刑厥庖髸r也可采用金屬環連接.第2種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是自密封閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。
高溫高壓鍛造截止特點：
(1)結構比閘閥簡單，制造與維修都較方便。
(2)密封面不易磨損及擦傷，密封性好，啟閉時閥瓣 與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
(3)啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
(4)啟閉力矩大、啟閉較費力，啟閉時間校長。
(5)流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
(6)介質流動方向 公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向 ；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
(7)全開時閥瓣經常受沖蝕。
?
高溫高壓鍛鋼截止閥基本參數：
產品名稱：鍛鋼截止閥
產品型號：J41H
產品口徑：DN15～DN50
工作壓力：1.6～16MPa
工作溫度：-29℃～550℃
適用介質：蒸汽、油品
連接方式：法蘭
閥體材質：A105、A182 F22、A182 F304(L)、A182 F316(L)
閥桿：A182 F6 、A182 F304、A182 F304(L)、A182 F316(L)
閥瓣：A276 420、A276 304、A276 304(L)、A276 316(L)
填料：Flexible Graphite、PTFE
墊片：Corrugated SS+graphite、SS+PTFE
高溫高壓鍛鋼截止閥結構型式：
1.全通徑或縮徑
2.結構長度按ai/asme b16.10?
3.法蘭按ai/asme b16.5?
4.自密封閥蓋?
5.明桿帶支架?
6.兩端自動調整的填料壓套；?
7.本體倒密封?
8.整體閥體法蘭?
9.對焊端按ai/asme b16.25?
10.環連接閥體閥蓋墊片?
11.用纏繞式墊片的螺栓型閥蓋、螺紋密封、焊接型閥蓋，或自密封閥蓋 鍛鋼法蘭端截止閥150lb~600lb
高溫高壓鍛鋼截止閥訂貨須知：
1、對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍等、
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、貨期、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
