| 品牌 : | 上海茂北/Maobei | 型號 : | J41W/J41H |
| 連接形式 : | 法蘭/焊接/螺紋 | 材質 : | 鑄鐵/碳鋼/不銹鋼/特材 |
| 公稱通徑 : | DN15~DN2000 | 適用介質 : | 水、汽、油等 |
| 壓力環境 : | 低壓/常壓/高壓 | 工作溫度 : | 低溫/常溫/高溫 |
| 標準 : | 國標/美標/日標 | 外形 : | 大型 |
| 流動方向 : | 單向 | 驅動方式 : | 手動 |
| 零部件及配件 : | 手輪 | 形態 : | 柱塞式 |
| 類型(通道位置) : | 直通式 |

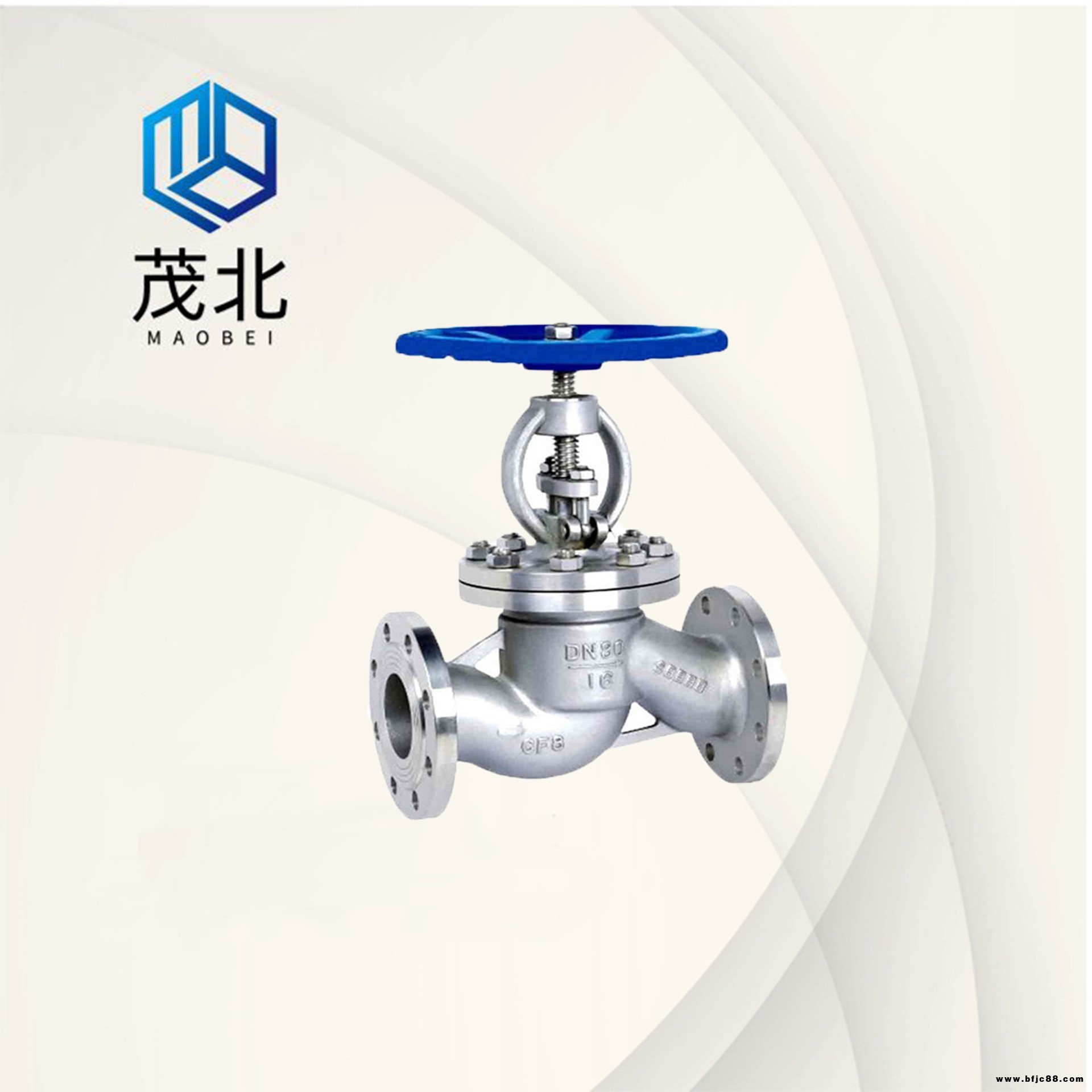

不銹鋼截止閥概述：
? ? ? 不銹鋼截止閥采用平面密封和錐面密封兩種密封型式，可使用于不同工況的介質要求，具有密封性能穩定，使用壽命長。逆時針轉動手輪驅使閥桿帶動閥瓣及膈膜迅速上升，打開通道使介質順利通過。
截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作，使得這種閥門非常適合作為介質的切斷或調節及節流使用。
截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再的接觸，并具有非常可靠的切斷動作，合得這種閥門非常適合作為介質的切斷或調節及節流使用。本類閥門在管道中一般應當水平安裝。
截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。
不銹鋼截止閥參數：
產品名稱：不銹鋼截止閥
產品型號：J41H
產品口徑：DN50～DN400
工作壓力：≤16MPA
工作溫度：≤425℃
適用介質：水、蒸汽、油品等
連接方式：法蘭
閥體材質：碳鋼，不銹鋼
閥桿材質：鉻不銹鋼、鉻鎳鈦不銹鋼
密封：堆焊鐵基合金、本體材料
填料：石墨、柔性石墨、聚四氟乙烯
?
不銹鋼截止閥應用規范:
1、設計制造按GB12235-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/G79-94
4、閥門檢查和試驗按GB13927
?
不銹鋼截止閥產品特點
(1)結構比閘閥簡單，制造與維修都較方便。
(2)密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
(3)啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
(4)啟閉力矩大、啟閉較費力，啟閉時間校長。
(5)流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
(6)介質流動方向 公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向 ；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
(7)全開時閥瓣經常受沖蝕。
優點：結構簡單，制造和維修比較方便。工作行程小，啟閉時間短。密封性好，密封面間磨擦力小，壽命較長。
缺點：流體阻力大，開啟和關閉時所需力較大。不適用于帶顆粒、粘度較大、易結焦的介質。調節性能較差。
