| 品牌 : | 僑如電氣 | 型號 : | XY194Q-5K4DP3 |
| 加工定制 : | 是 | 類型 : | 數顯無功表 |
| 測量范圍 : | 12345678910 | 外形尺寸 : | 48*96 |
| 產地 : | 浙江溫州 | 是否進口 : | 否 |
| 可測電壓范圍 : | 定做 | 可測電流范圍 : | 定做 |
| 是否跨境貨源 : | 否 |
一、主要性能指標
1.1.1 顯示位數4位，顯示范圍：0.000-9999；
1.1.2 準確度等級：0.5、0.2級；
1.1.3 過載能力：持續：1.2倍，瞬時：電流10倍/5秒，電壓2倍/1秒。
1.2 主要參數
1.2.1 標稱輸入：交流電流1A、5A；交流電壓 100V、220V、380V；
1.2.2 變送輸出:DC 4～20mA、0～5V;(擴展功能);
1.2.3 RS485通訊接口,應用Modbus通訊規約(擴展功能);
1.2.4 帶兩路繼電器輸出(擴展功能);
1.2.5 輸入阻抗：電流輸入阻抗≤1Ω、電壓阻抗≥10MΩ
1.2.6 電源： AC220V; AC/DC 85～265V；
1.2.7 功耗：≤2VA；
1.2.8 絕緣強度：2kV/1min；
二、儀表設置

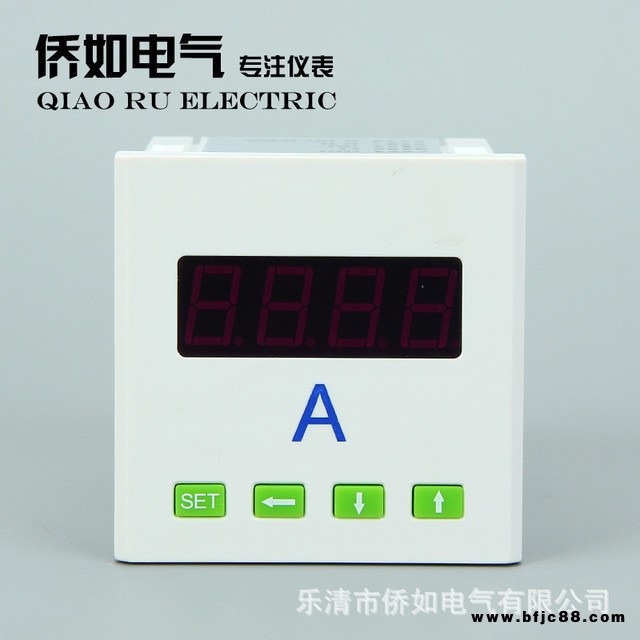

1．1）鍵盤按鍵:
：菜單項目的上移或數值遞增。
：菜單項目的下移或數值遞減。
Menu ：菜單編輯或數值位的右移。
：回退到上級菜單，在參數設置時回退且保存設置
2）指示燈:
“k”:千單位，真實數值為顯示值的一千倍。
“M”:兆單位，真實數值為顯示值的一兆倍。
“AH”:上限，燈顯示紅色。
“AL”:下限 ，燈顯示綠色。
2．顯示操作說明
上電后，顯示CHSH 8.8.8.8后，進入測試狀態。
3. 設置操作說明
按鍵操作分查看和編程模式，查看模式只能查看參數，編程模式可對參數進行編輯。口令正確才能進入選擇編程模式，在進入編程模式后，可對儀表的參數進行修改設置。按鍵操作后，若未對儀表進行操作，1分鐘后自動回退到測量狀態
1) 工作模式
在正常情況下，儀表處于電量值正常顯示工作狀態。這時按下Menu鍵，進入查看狀態，可查看儀表的參數。
按下Menu鍵，出現PUT，輸入正確密碼后，即可進入編程模式。出廠默認密碼值是8888
2) 顯示字符說明
字符 | 說明 | 參數范圍及說明 |
PUT | 密碼輸入 | 0000-9999 |
CHAG | 修改密碼 | 0000-9999 |
CT | 電流變比 | 0001-9999 |
PT | 電壓變比 | 0001-9999 |
Bud | 波特率 | 0001:1200;0002:2400;0003:4800; 0004:9600; 其它值默認為4800. |
dArA | 通信格式 | 0001: n,8,1; 0002: o,8,1; 其它值默認為: e,8,1; |
NO. | 表號 | 在1-247內有校 |
