| 介質溫度 : | 常溫 | 工作壓差 : | 常壓 |
| 材質 : | 碳鋼 | 品牌 : | 上海濱工閥門 |
| 型號 : | 200X-16C | 產品別名 : | 200X減壓閥 |
| 適用范圍 : | 水，泵 | 連接形式 : | 法蘭 |
| 類型(通道位置) : | 直通式 | 流動方向 : | 單向 |
| 驅動方式 : | 水力控制 | 用途 : | 止回 |
| 適用介質 : | 水 | 壓力環境 : | 常壓 |
上海生產鑄鋼200X先導式穩壓減壓閥 鑄鋼200X先導式減壓閥 可調式200X不銹鋼穩壓減壓閥 先導式穩壓減壓閥廠家

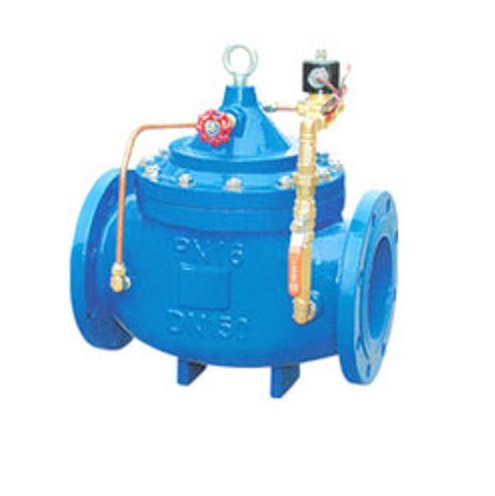

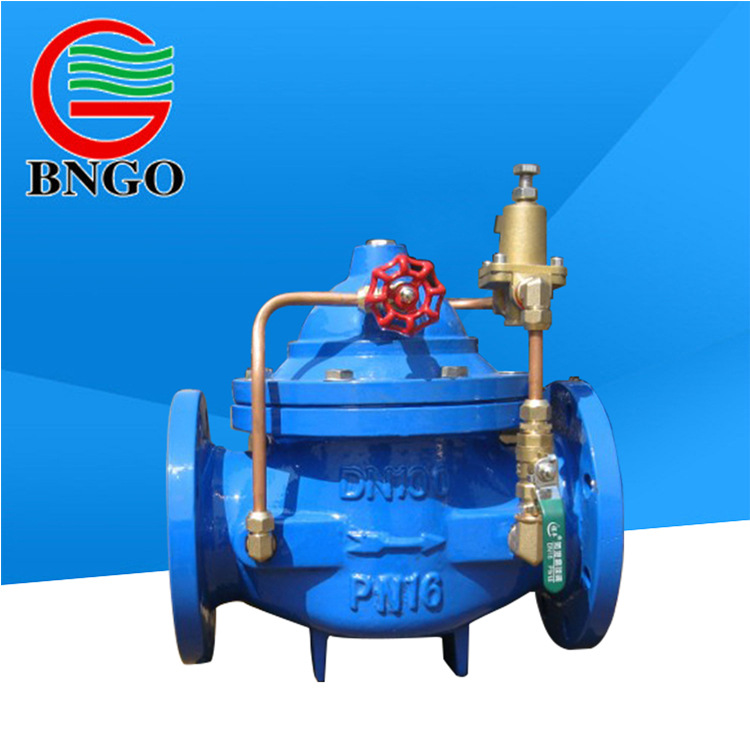

200X先導式穩壓減壓閥
『減壓穩壓閥』供應商，本司供應的【穩壓閥】質量先行、價格合理、售后服務較完善?！簻p壓穩壓閥』適用于輕重工業及樓宇管道?！緶p壓閥】可應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。 |
產品名稱 | 減壓穩壓閥 |
產品型號 | 200X |
公稱通徑 | DN50-1000 |
壓力范圍 | 1.6MPa-2.5MPa |
閥體材質 | 鑄鐵、鑄鋼、不銹鋼 |

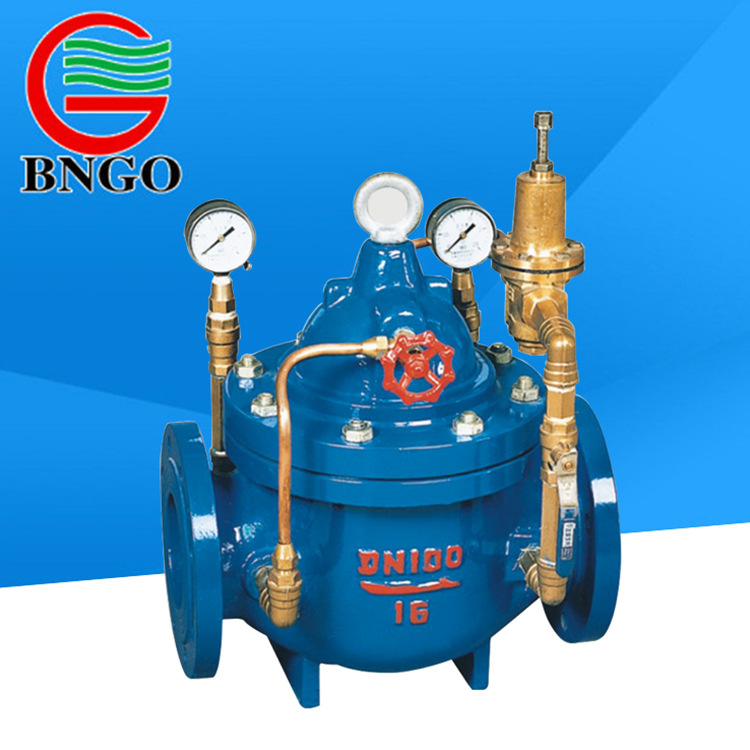

200X減壓穩壓閥?由主閥、導閥、針閥、球閥、微型過濾器和壓力表組成水力控制接管系統。使用時，當調定出口壓力后，能自動保持穩定出口壓力。本產品利用導閥自力控制，不需要其它裝置和能源，保養簡便，壓力控制準確度高，受進口壓力和流量影響小，減壓穩壓可靠。本系列閥門產品用于高層建筑、生活區等供水管網系統及城市供水工程。當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉?？刂剖彝Ｖ古潘?，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啟，控制室向下游排水。由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降。進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。
主要技術參數
公稱壓力(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 高進口壓力(MPa) | 出口可調壓力(MPa) | 適用介質 | 介質溫度(℃) |
1.0 | 1.5 | 1.1 | 1.0 | 0.09-0.8 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | 1.6 | 0.10-1.2 | ||
2.5 | 3.75 | 2.75 | 2.5 | 0.15-1.6 |
主要零件材料
零件名稱 | 零件材料 |
閥體閥蓋 | WCB |
閥座閥盤 | 銅合金 |
密封圈 O型圈 | 丁腈橡膠 |
閥桿 | 2Cr13 |
彈簧 | 50CrVA |
針型閥 | 銅合金 |
球閥 | 銅合金 |
導閥 | 銅合金 |
微型過濾器 | 不銹鋼 |
200X減壓（穩壓）閥連接尺寸(PN 1.0-2.5MPa)
公稱通徑DN | L | H | H1 | A | |
50 | 250 | 335 | 90 | 170 | 170 |
65 | 280 | 345 | 98 | 180 | 180 |
80 | 310 | 355 | 110 | 190 | 190 |
100 | 350 | 365 | 120 | 200 | 200 |
125 | 400 | 445 | 145 | 215 | 215 |
150 | 450 | 460 | 155 | 230 | 230 |
200 | 550 | 505 | 190 | 255 | 255 |
250 | 650 | 550 | 250 | 295 | 295 |
300 | 800 | 710 | 290 | 325 | 325 |
350 | 900 | 725 | 330 | 380 | 380 |
400 | 1000 | 760 | 360 | 415 | 415 |
450 | 1000 | 810 | 445 | 435 | 435 |
500 | 1100 | 865 | 495 | 460 | 460 |
600 | 1100 | 935 | 550 | 520 | 520 |
700 | 1450 | 1000 | 605 | 570 | 570 |
800 | 1560 | 1100 | 730 | 620 | 620 |
900 | 1800 | 1205 | 800 | 670 | 670 |
1000 | 2000 | 1330 | 910 | 830 | 830 |
