| 加工定制 : | 是 | 品牌 : | 上海濱工閥門 |
| 型號 : | H41H-16C | 種類 : | 升降式 |
| 材質 : | A105 | 連接形式 : | 法蘭 |
| 結構形式 : | 升降式 | 公稱通徑 : | DN15-DN80 |
| 適用介質 : | 蒸汽 | 形態 : | 臥式 |
| 壓力環境 : | 常壓 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 水力控制 |
| 工作溫度 : | 高溫 | 類型(通道位置) : | 二通式 |
? ? ? 溫州鍛鋼法蘭止回閥H41H 高溫鍛鋼升降式止回閥 高壓鍛鋼法蘭止回閥上海濱工閥門 法蘭鍛鋼止回閥 高溫高壓鍛鋼法蘭止回閥
鍛鋼法蘭止回閥H41H 高溫升降式止回閥 高壓鍛鋼止回閥 鍛鋼閥門
鍛鋼法蘭止回閥H41H 重型高溫升降式止回閥 高壓止回閥
?
?
?

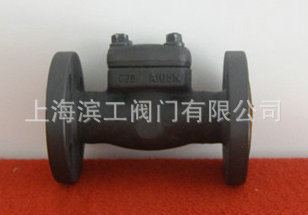

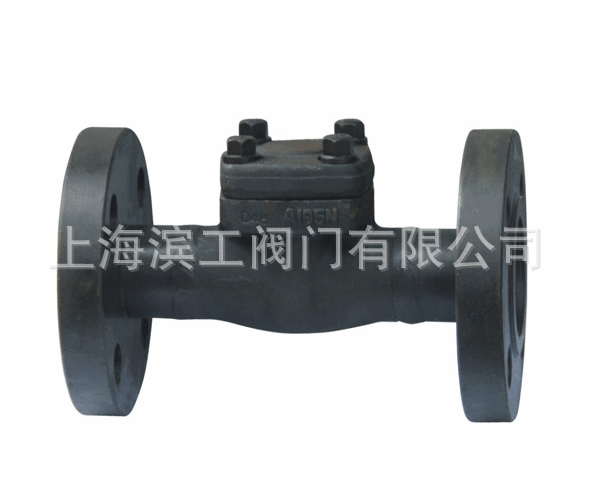

H41H法蘭鍛鋼止回閥
?
產品型號：H41H
產品特點：
????H41H法蘭鍛鋼止回閥有三種閥蓋設計形式. 種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接. 種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封.
H41H法蘭鍛鋼止回閥的詳細資料：
一、H41H法蘭鍛鋼止回閥概述：??
???鍛鋼止回閥有三種閥蓋設計形式. 種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接. 種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊連接.第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。?
二、H41H法蘭鍛鋼止回閥分類名稱：??
??止回閥存在三種不同的設計結構,它們是升降式止回閥,球式止回閥和旋啟式止回閥.?
三、H41H法蘭鍛鋼止回閥結構特點：??
1.全徑或縮徑?
2.升降式止回閥?
3.球式止回閥?
4.旋啟式止回閥?
5.按需求內置彈簧?
6.螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連7.接內壓自緊式閥蓋
8.整體式上密封座?
9.承插端符合ASME?B16.11?
10.螺紋連接端（NPT）符合ANSI/ASME?B1.20.1?
11.閥瓣可變換為節流型、針型、球型?
?
四、H41H法蘭鍛鋼止回閥標準材質明細表： ? ?
序號 | Part?Name | CS?to?ASTM | AS?to?ASTM | SS?to?ASTM | |
Type?A105 | Type?F22 | Type?F304(L) | Type?F316(L) | ||
1 | 閥體 | A105 | A182?F22 | A182?F304(L) | A182?F316(L) |
2 | 閥蓋 | A105 | A182?F22 | A182?F304(L) | A182?F316(L) |
3 | 閥瓣 | A276?420 | A276?304 | A276?304(L) | A276?316(L) |
4 | 銘牌 | SS | |||
5 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
6 | 螺栓 | A193?B7 | A193?B16 | A193?B8 | A193?B8M |
適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | XIAO酸、CU酸等 | ||
適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | ||
備注：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。CS=碳鋼；AS=合金鋼；SS=不銹鋼

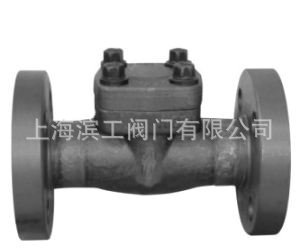

五?結構圖：
?
NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
L(RF) | 150Lb | 108 | 117 | 127 | 140 | 165 | 203 | |
300Lb | 152 | 178 | 203 | 216 | 229 | 267 | ||
600Lb | 165 | 190 | 216 | 229 | 241 | 292 | ||
H | 150Lb～300Lb | 61 | 61 | 79 | 95 | 103 | 118 | |
600Lb | 61 | 79 | 95 | 103 | 118 | 135 | ||
重量 | 150Lb | RF | 2.56 | 3.37 | 4.37 | 8.17 | 8.94 | 12.64 |
BW | 1.70 | 190 | 2.10 | 5.12 | 5.50 | 1.89 | ||
300Lb | RF | 2.73 | 3.65 | 4.74 | 8.77 | 9.60 | 13.70 | |
BW | 1.90 | 2.10 | 3.00 | 5.12 | 6.60 | 7.85 | ||
600Lb | RF | 3.00 | 4.00 | 5.83 | 9.47 | 10.10 | 15.6 | |
BW | 2.00 | 3.12 | 4.25 | 7.25 | 8.56 | 13.60 | ||
六、H41H法蘭鍛鋼止回閥訂貨說明：
1、①產品名稱與型號②公稱直徑③公稱壓力④使用介質⑤連接方式⑥使用溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請在訂購產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
