| 品牌 : | 上海濱工閥門 | 型號 : | Z11H-16C |
| 連接形式 : | 螺紋 | 主體材料 : | 碳鋼 |
| 公稱通徑 : | DN15-65 | 適用介質 : | 蒸汽 |
| 密封形式 : | 硬密封型 | 標準 : | 國標 |
| 外形 : | 中型 | 流動方向 : | 雙向 |
| 驅動方式 : | 手動、電動 | 零部件及配件 : | 配件 |
| 用途 : | 截止 | 壓力環境 : | 高壓 |
| 工作溫度 : | 高溫 | 類型(通道位置) : | 二通式 |

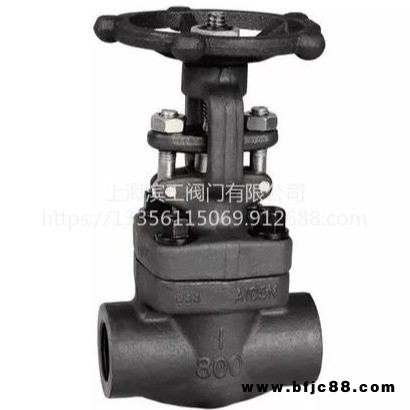

? ? 上海濱工閥門生產高壓鍛鋼絲扣閘閥 低價銷售絲扣鍛鋼閘閥Z11H-16C 螺紋連接高壓鍛鋼閘閥 美標高壓鍛鋼閘閥DN32
鍛鋼焊接閘閥 鍛鋼波紋管閘閥WZ11H 波紋管絲扣閘閥 鍛鋼絲扣閘閥
絲扣鍛鋼波紋管閘閥WZ11H? 鍛鋼波紋管絲扣閘閥
? ?? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?? ? ? ? ? ? ? ?溫馨提示
? ? 以上部分產品屬性價格僅供參考，詳情請來電咨詢，謝謝您的配合！
? ??
產?品： | 鍛鋼波紋管絲扣閘閥? |
型?號： | WZ11H-16? |
規?格： | DN6-DN50? |
品?牌： | 濱工閥門有限公司? |
單?價： | 555.00元/臺? |
小起訂量： | 1?臺? |
供貨總量： | 1000?臺 |
?

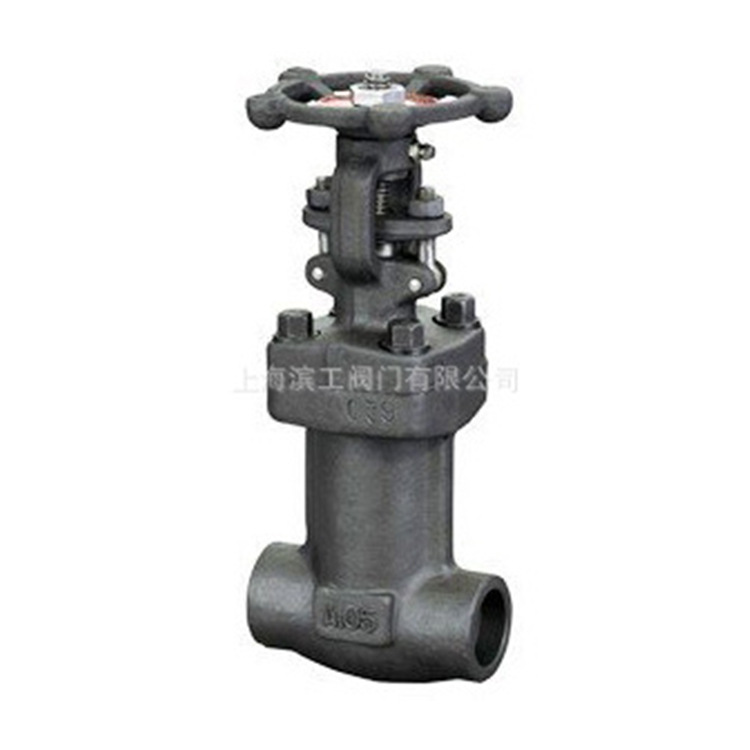

【產品概述】：
??????濱工閥門專業生產的【WZ11H鍛鋼波紋管閘閥】閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，特別適用于易燃、易爆、有毒及貴重介質的管路。
【產品特點及用途】：
【WZ11H鍛鋼波紋管閘閥】波紋管閘閥廣泛適用于公稱壓力PN1.6～16Mpa，工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
產品特點：
1、波紋管采用不銹鋼或?Inconel?材料制造，波紋管密封結構設計合理，耐疲勞，使用壽命長。
2、結構簡單，制造和維修比較方便。
3、工作行程小，啟閉時間短。

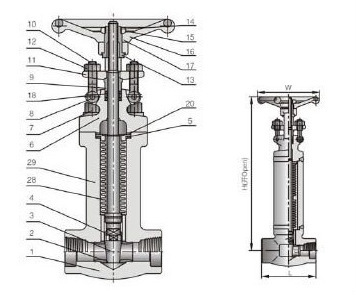

【產品結構圖】：
【產品主要零件材料】：
序號 | 零件名稱 | A105/F6a | A105/F6aHFS | A105/F6aHF | F304（L）/304（L） | F316（L）/316（L） |
1 | 閥體 | A105 | A105 | A105 | F304 | F316（L） |
2 | 閥座 | 410 | 410HF | 410HF | 304（L） | 316（L） |
3 | 閥板 | F6a | F6a | F6HF | F304（L） | F316（L） |
4 | 閥桿 | 410 | 410 | 410 | 304（L） | F316（L） |
5 | 墊片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 |
6 | 閥蓋 | A105 | A105 | A105 | F304（L） | F316（L） |
7 | 螺栓 | B7 | B7 | B7 | B8 | B8 |
8 | 銷 | 410 | 410 | 410 | 304 | 304 |
9 | 填料壓蓋 | 410 | 410 | 410 | 304 | 316 |
10 | 活節螺栓 | b7 | b7 | b7 | B8（M） | B8（M） |
11 | 填料壓板 | A105 | A105 | A105 | F304 | F304 |
12 | 六角螺母 | 2H | 2H | 2H | 8（M） | 8（M） |
13 | 閥桿螺母 | 410 | 410 | 410 | 410 | 410 |
14 | 鎖緊螺母 | 2H | 2H | 2H | 2H | 2H |
15 | 銘牌 | AL | AL | AL | AL | AL |
16 | 手輪 | A197 | A197 | A197 | A197 | A197 |
17 | 潤滑墊片 | 410 | 410 | 410 | 410 | 410 |
18 | 填料 | 石墨 | 石墨 | 石墨 | 石墨 | 石墨 |
20 | 墊片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 |
28 | 波紋管 | F321 | F321 | F321 | F316L | F316L |
【產品主要外形尺寸】：
規格DN | S | L | T（in） | H（開） ? | W | 重量（Kg） | ||||||||
公制 | 英制（in） | RC牙形角60°縮徑全徑? ? | RC牙形角55°縮徑全徑? ? | |||||||||||
縮徑 | 全徑 | 縮徑 | 全徑 | 縮徑 | 全徑 | 縮徑 | 全徑 | |||||||
1/4 | 6 | 14.2 | 79 | 1/4 | 1/4 | 209 | 100 | 3.4 | ||||||
3/8 | 1/4 | 10 | 6 | 17.6 | 14.2 | 79 | 3/8 | 1.4 | 3/8 | 1/4 | 209 | 100 | 3.2 | 3.6 |
1/2 | 3/8 | 15 | 10 | 21.8 | 17.6 | 79 | 1/2 | 3/8 | 1/2 | 3/8 | 209 | 100 | 3.0 | 3.4 |
3/4 | 1/2 | 20 | 15 | 27.1 | 21.8 | 92 | 3/4 | 1/2 | 3/4 | 1/2 | 209 | 100 | 3.5 | 3.2 |
1 | 3/4 | 25 | 20 | 33.8 | 27.1 | 111 | 1 | 3/4 | 1 | 3/4 | 232 | 125 | 6.0 | 3.7 |
11/4 | 1 | 32 | 25 | 42.6 | 33.8 | 120 | 11/4 | 1 | 11/4 | 1 | 266 | 160 | 8.7 | 6.4 |
11/2 | 11/4 | 40 | 32 | 48.7 | 42.6 | 140 | 11/2 | 11/4 | 11/2 | 11/4 | 300 | 180 | 10.5 | 9.0 |
2 | 11/2 | 50 | 40 | 61.1 | 48.7 | 152 | 2 | 11/2 | 2 | 11/2 | 321 | 180 | 17.8 | 11.4 |
2 | 50 | 61.1 | 178 | 2 | 2 | 338 | 240 | 18.2 | ||||||
???
